户内三相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于10kV系统的户内三相电压互感器,环氧浇注,适用于环网柜中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JSZV2-10-6R | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2, 0.5, 1.0 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 40VA / 80VA / 160VA / 600VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧连接线路和中性线。二次端子为1a/1n。PT带电时切勿短路二次侧——会导致危险过电流。二次绕组需单点接地。遵循IEC 61869-3端子标识惯例。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 绝缘水平为12/42/75kV,即设备最高电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。
问: 该互感器可以户外使用吗?
答: 不可以,该互感器仅设计用于户内,特别是环网柜。
问: 可用的二次负荷有哪些?
答: 额定二次负荷可选40VA、80VA、160VA和600VA。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 额定输出(VA) 0.2 | 额定输出(VA) 0.5 | 额定输出(VA) 1.0 | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|
| JSZV2-10R JSZV2-6R | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 40 | 80 | 160 | 2×600 | 92 |
| 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 1.0 | 30 | 60 | 90 | 电源最大输出 2×600 | — |

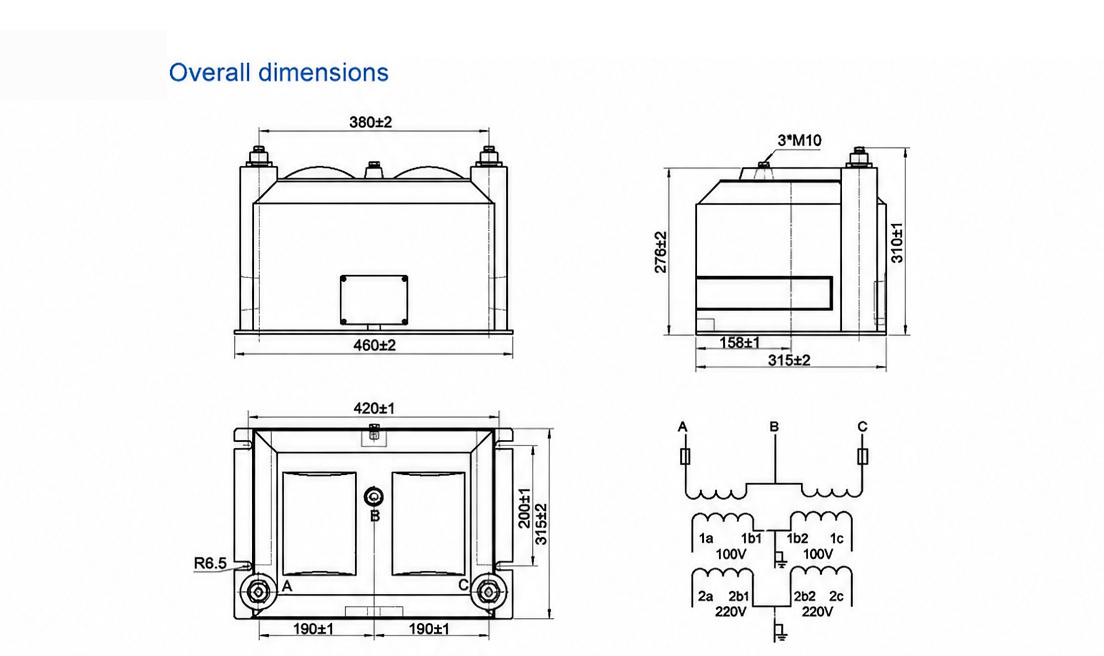

JSZV2-10-6R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JSZV2-10-6R 是一款用于 10kV 系统的户内三相电压互感器,将一次电压降至 0.1kV 二次电压,用于计量和保护。其设计遵循 IEC 61869 系列标准,同时适用 GB/T 20840 和 IEEE C57.13。
该产品采用环氧树脂浇注干式结构,实现固体绝缘,无油无气。提供 0.2、0.5 和 1.0 准确级,额定负荷为 40VA、80VA、160VA 和 600VA,频率为 50Hz 或 60Hz。绝缘水平为 12/42/75kV 和 7.2/32/60kV。与油浸式或 SF6 设计相比,干式浇注方式免除了液体和气体处理,适合维护通道有限的户内开关柜。
典型应用包括户内开关柜以及新能源汇集和升压站。送电前,请核对二次负荷 VA 是否与额定输出相符,将二次侧一点接地,并遵循铭牌端子图;带电时二次侧绝不能短路。本户内型产品不适用于户外安装。可按需提供定制变比和准确级、试验文件包以及交货计划。
同一产品族、不同规格参数 —— 选型前可横向对比。

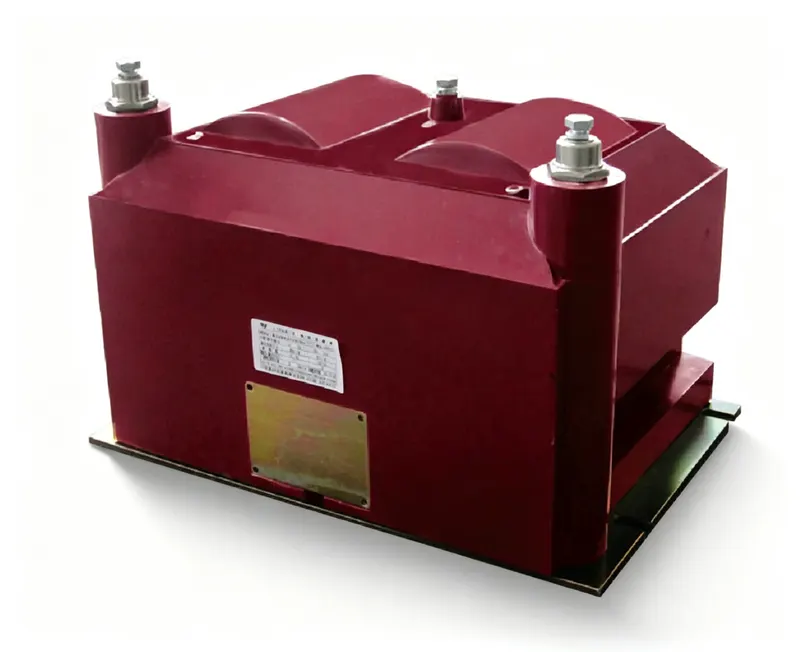

户内三相环氧树脂浇注式电压互感器
符合GB/T20840.1/3和IEC61869-1/3标准的户内三相环氧树脂浇注式电压互感器;额定绝缘水平18/55/105kV,额定频率50/60Hz;产品重量:95kg;环境运行温度-5℃~+40℃,多种可选准确级。
户内三相环氧树脂浇注式电压互感器
户内三相环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平24/65/125kV,额定频率50/60Hz;产品重量:95kg;环境运行温度-5℃~+40℃,多种可选准确级。
户内三相环氧树脂浇注式电压互感器
户内三相环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平12/42/75kV,额定频率50/60Hz;产品重量:77kg;环境运行温度-5℃~+40℃,提供多种可选准确级和绕组类型。
