首页产品电压互感器JSZV2-15R

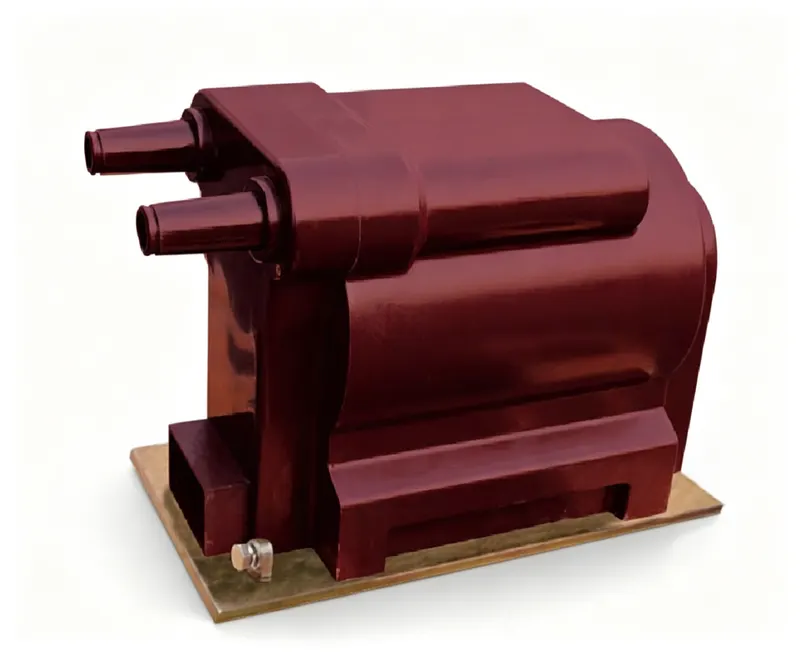

JSZV2-15R 户内三相环氧树脂浇注式电压互感器
15kVJSZV2-15R
绕组与原理拓扑内部接线示意图
Primary Winding:15kV
Secondary Winding: (0.2 / 0.5)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JSZV2-15R

JSZV2-15R 户内三相环氧树脂浇注式电压互感器

符合GB/T20840.1/3和IEC61869-1/3标准的户内三相环氧树脂浇注式电压互感器;额定绝缘水平18/55/105kV,额定频率50/60Hz;产品重量:95kg;环境运行温度-5℃~+40℃,多种可选准确级。

核心工程优势

  • 15kV户内三相环氧浇注式电压互感器,可选多绕组
工程数据

完整电气与机械规格

型号编号: JSZV2-15R

电气参数

一次额定电压 (Un):15kV
计量与保护准确级:0.2 / 0.5
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):18/55/105kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JSZV2-15R是一款10kV户内三相电压互感器,准确级0.2/0.5,适用于中压开关设备的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JSZV2-15R工厂铭牌标识
一次电压15kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级0.2 / 0.5准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)18/55/105kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜
  • 贸易计量和保护应用
  • 中性点直接接地或经阻抗接地的三相系统
  • 环境温度在-5℃至+40℃之间的运行
  • 无凝露的干燥环境

不建议用于

  • 无附加外壳的户外安装
  • 海拔超过1000m且未降额使用
  • 一次电压超过10kV的系统
  • 气体绝缘开关设备(GIS)应用
  • 在腐蚀性或爆炸性环境中连续运行

拓扑与接线

对于电压互感器(PT):将一次端子连接到线路和中性线。二次端子主绕组为1a和1n;如有附加绕组,则使用2a/2n等。为确保安全,二次绕组应单点接地(通常为1n)。PT带电时严禁短路二次侧——会导致危险的过电流。遵循IEC 61869-3及当地法规。通电前验证极性和相序。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 额定绝缘水平为12/42/75kV,即系统电压12kV,工频耐受42kV,雷电冲击耐受峰值75kV。

问: 该互感器可以户外使用吗?

答: 不可以,它仅设计用于户内。户外应用需要合适的防风雨外壳。

问: 可提供哪些准确级?

答: 标准准确级为0.2/0.5,但可根据要求提供其他等级。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JSZV2-15R
8 列 · 4 行

JSZV2-20、15R 型电压互感器

型号额定电压比(kV)准确级组合额定输出(VA) 0.2额定输出(VA) 0.5额定输出(VA) 1.0二次热极限输出(VA)重量(kg)
JSZV2-20R20/0.10.2501001502×40095
JSZV2-15R15/0.10.5—————
JSZV2-20R20/0.1/0.220.24080150电源最大输出 2×400—
JSZV2-15R15/0.1/0.220.5—————

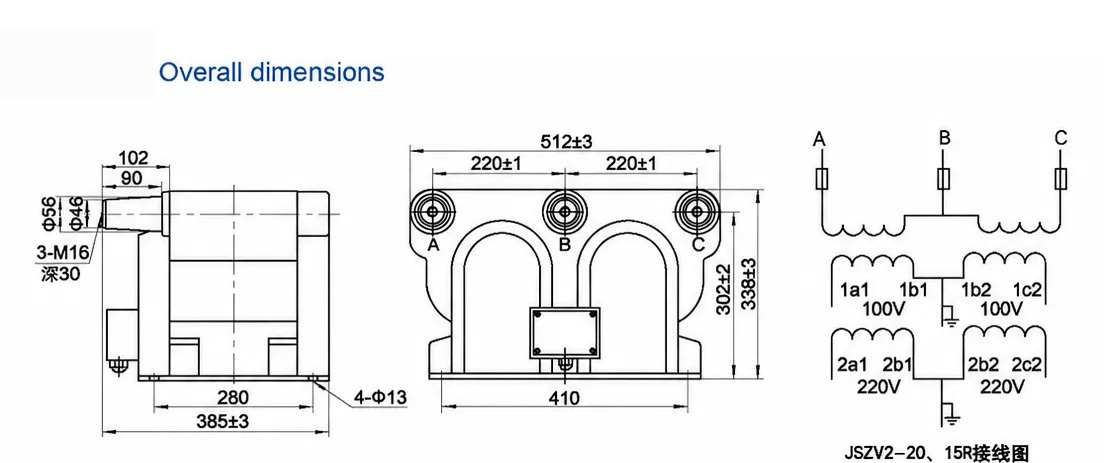

工程图纸

规格与外形图纸

JSZV2-15R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JSZV2-15R

这是一款基于干式环氧树脂浇注的15kV户内三相电压互感器,绝缘为固体绝缘而非依赖油或气体,因此体积紧凑、运行免维护。真空浇注或APG浇注体将绕组封装为无气隙的固体,多绕组结构可由一个一次侧支持多个二次回路。

JSZV2-15R的额定电压为15/0.1 kV和15/0.1/0.22 kV,准确级0.5,频率50/60Hz,绝缘水平18/55/105kV;额定输出(VA)和重量可按需提供,应以铭牌或正式数据表为准。它适用于需要单二次或双二次配置的计量与监测场合,在本系列中作为多绕组选项,区别于单绕组计量型产品。可提供型式试验和校准试验文件,以支持关口计量验收。

典型户内部署涵盖变电站、轨道交通和数据中心电力机房、医院及水厂。二次侧应一点接地,且带电时严禁短路。本产品不适用于直流或非标准频率。样品与型式试验支持、变比与准确级定制以及书面报告资料包均可按需提供。
