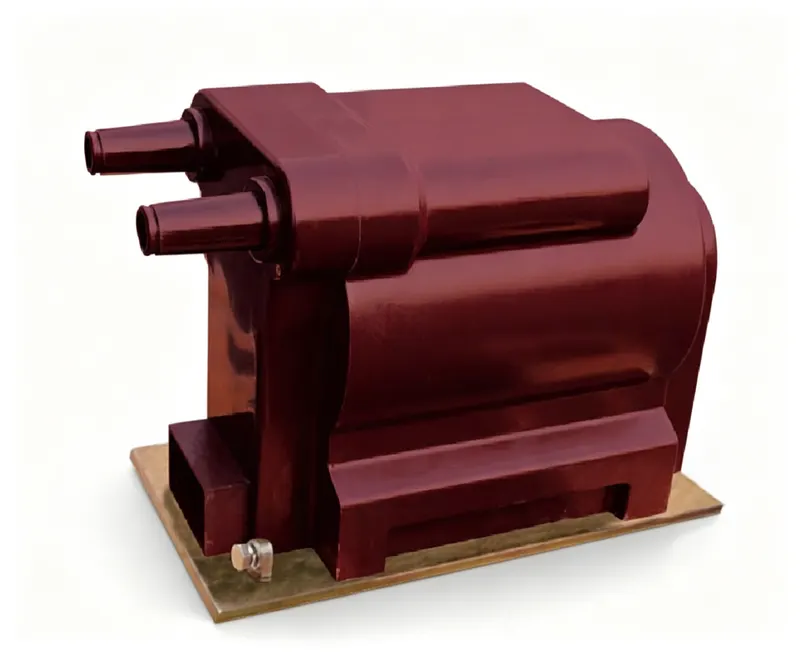

户内三相环氧树脂浇注式电压互感器，符合GB/T20840.1/3和IEC61869-1/3标准；额定绝缘水平24/65/125kV，额定频率50/60Hz；产品重量：95kg；环境运行温度-5℃~+40℃，多种可选准确级。
用于6kV系统的户内三相电压互感器，适用于中压开关柜的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| 型号代码 | JSZV2-20R | 工厂铭牌标识 |
| 一次电压 | 6kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | 0.2 / 0.5 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器（PT）：按IEC 61869-3将一次侧连接至线路和中性点。二次端子为1a/1n用于主绕组；其他绕组按铭牌连接。二次绕组需单点接地。PT带电时严禁短路二次侧——会导致危险过电流。确保一次侧有适当熔断保护。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该互感器的绝缘水平是多少？
答： 绝缘水平为7.2/32/60kV，即系统电压7.2kV，工频耐受电压32kV，雷电冲击耐受电压峰值60kV。
问： 该互感器能否在户外使用？
答： 不可以，该互感器仅设计用于户内。户外使用需要额外的防风雨保护。
问： 有哪些准确级可用？
答： 标准准确级为0.2/0.5，但可根据要求提供可选准确级。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 额定输出 (VA) 0.2 | 额定输出 (VA) 0.5 | 额定输出 (VA) 1.0 | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| JSZV2-20R | 20/0.1 | 0.2 | 50 | 100 | 150 | 2×400 | 95 |
| JSZV2-15R | 15/0.1 | 0.5 | 50 | 100 | 150 | 2×400 | 95 |
| JSZV2-20R | 20/0.1/0.22 | 0.2 | 40 | 80 | 150 | 电源最大输出 2×400 | 95 |
| JSZV2-15R | 15/0.1/0.22 | 0.5 | 40 | 80 | 150 | 电源最大输出 2×400 | 95 |

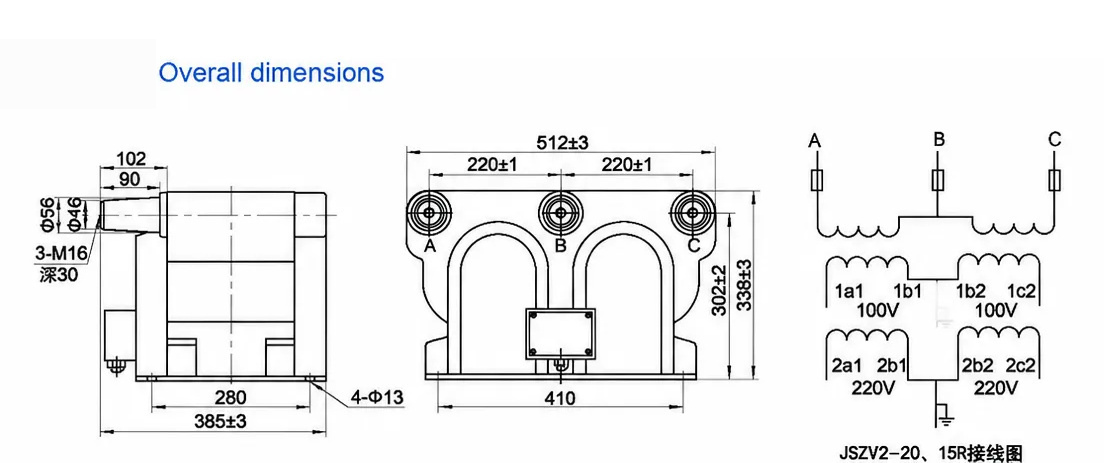

JSZV2-20R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
