首页产品电压互感器JSZV29-10R

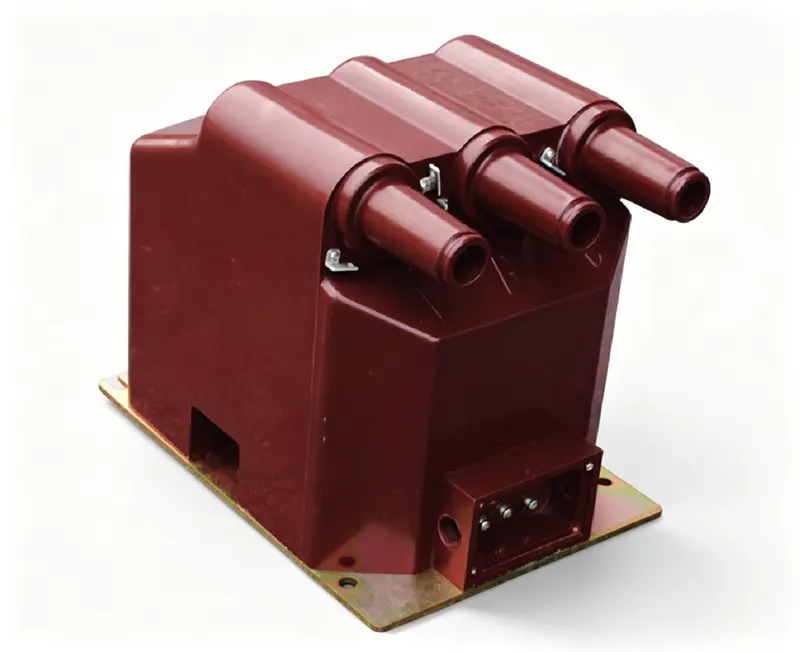

JSZV29-10R 户内三相环氧树脂浇注式电压互感器
10kVJSZV29-10R
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding: ()
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JSZV29-10R

JSZV29-10R 户内三相环氧树脂浇注式电压互感器

户内三相环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平12/42/75kV,额定频率50/60Hz;产品重量:77kg;环境运行温度-5℃~+40℃,提供多种可选准确级和绕组类型。

核心工程优势

  • 10kV户内三相环氧浇注式电压互感器
  • 可选双绕组方案
工程数据

完整电气与机械规格

型号编号: JSZV29-10R

电气参数

一次额定电压 (Un):10kV
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于6kV系统的户内三相电压互感器,环氧浇注,适用于中压开关柜的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JSZV29-10R工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级[On Request]准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜
  • 6kV电力系统,频率50/60Hz
  • 需要电压变换的计量和保护应用
  • 环氧树脂绝缘、干式环境

不建议用于

  • 户外安装
  • 一次电压高于6kV的系统
  • 无额外防护的高湿度或污染环境
  • 需要油浸绝缘的应用

拓扑与接线

对于电压互感器(PT):一次侧连接线路和中性点。二次端子为1a/1n用于主绕组。PT带电时严禁短路二次侧——会导致危险的过电流。二次绕组需单点接地。对于双绕组选项,请遵循制造商提供的端子标记。绝缘水平:7.2kV系统;工频耐受电压32kV;雷电冲击耐受电压60kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的一次电压额定值是多少?

答: 一次电压为6kV。

问: 该互感器符合哪些标准?

答: 符合GB/T20840.1/3和IEC61869-1/3标准。

问: 该互感器可以户外使用吗?

答: 不可以,它仅设计用于户内。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JSZV29-10R
8 列 · 4 行

JSZV29-10R 型电压互感器 技术参数

型号额定电压比 (kV)准确级组合额定输出 (VA) 0.2额定输出 (VA) 0.5额定输出 (VA) 1.0二次热极限输出 (VA)重量 (kg)
JSZV29-10R10/0.10.28015030080077
JSZV29-10R6/0.10.58015030080077
JSZV29-10R10/0.1/0.220.23060120电源最大输出 2×80077
JSZV29-10R6/0.1/0.220.53060120电源最大输出 2×80077

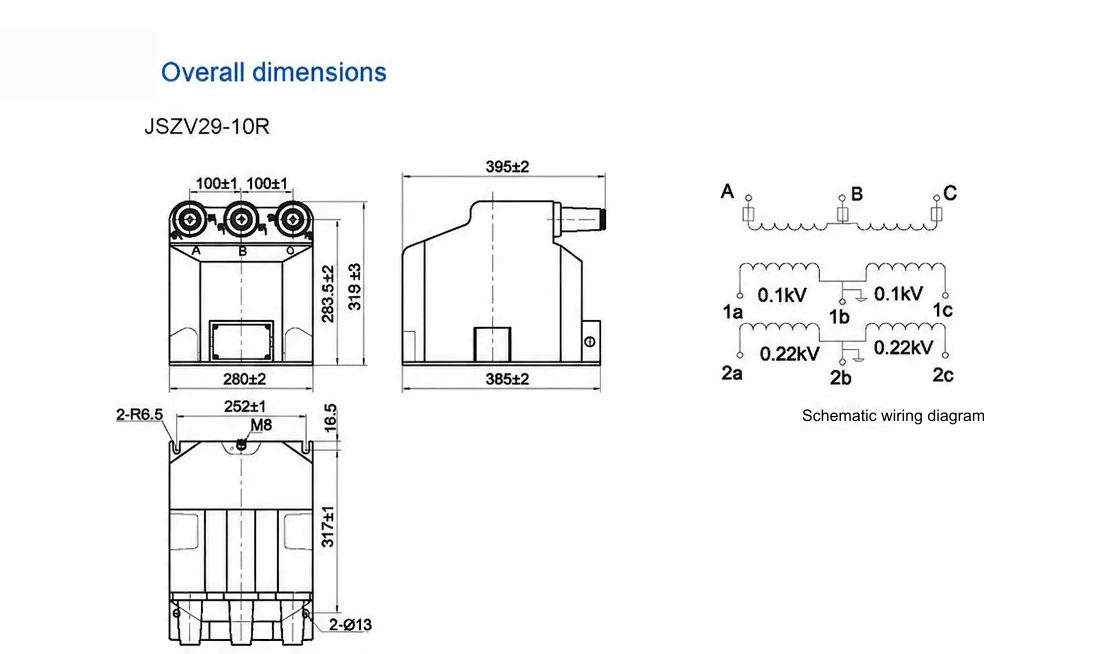

工程图纸

规格与外形图纸

JSZV29-10R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JSZV29-10R

JSZV29-10R 为室内三相环氧树脂浇注电压互感器,额定电压 10 kV,用于中压开关柜中的母线电压测量与保护信号。其干式环氧浇注结构对一次绕组和二次绕组进行绝缘,介质设计按 12/42/75 kV 绝缘水平配合,并提供双绕组方案供选择。

准确级可选 0.2、0.5 和 1.0,在 10/0.1 kV 变比下额定输出分别为 80 VA、150 VA 和 300 VA,二次热极限输出为 800 VA。整机重量 77 kg。可提供型式试验和例行试验报告作为书面报告。典型应用为室内变电站间隔及母线分段处,用于测量电压并为保护继电器提供信号。

一次接线按 H1/H2 端子标识进行,二次侧单点接地;带电时严禁将二次侧短路。本产品不适用于直流或非标准频率场合,未在此列出的数据请查阅铭牌或正式数据表。变比与准确级组合可按需定制,试验文件包及交付条款在询价时确认。
