首页产品电压互感器JSZY18-10R

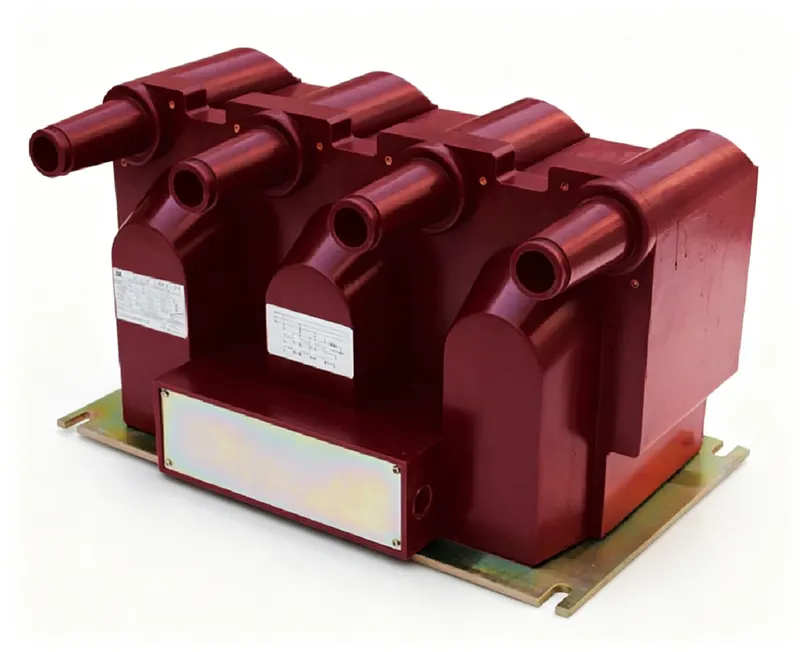

JSZY18-10R 户内三相环氧树脂浇注式电压互感器
10kVJSZY18-10R
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding: ()
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JSZY18-10R

JSZY18-10R 户内三相环氧树脂浇注式电压互感器

户内三相环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平12/42/75kV,额定频率50/60Hz;产品重量:105kg;环境工作温度-5℃~+40℃,可选多种准确级。

核心工程优势

  • 10kV户内三相环氧浇注式电压互感器,绕组组合多样
工程数据

完整电气与机械规格

型号编号: JSZY18-10R

电气参数

一次额定电压 (Un):10kV
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户内10kV三相电压互感器(PT),环氧树脂绝缘,适用于中压开关柜的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JSZY18-10R工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级[On Request]准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜
  • 10kV计量和保护应用
  • 中性点直接接地或经阻抗接地的三相系统
  • 环境温度-5℃至+40℃的运行条件

不建议用于

  • 无额外防风雨外壳的户外安装
  • 高于12kV的高压系统
  • 直流系统
  • 需要油浸绝缘的应用

拓扑与接线

对于PT:一次侧按铭牌连接至线路和中性点。二次端子为1a/1n。PT带电时严禁短路二次侧——危险过电流。二次绕组需单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该PT的绝缘水平是多少?

答: 绝缘水平为12/42/75kV,即系统电压12kV,工频耐受42kV,雷电冲击耐受75kV。

问: 该PT能否用于户外?

答: 不可以,它仅设计用于户内。

问: 它符合哪些标准?

答: 它符合GB/T20840.1/3和IEC61869-1/3标准。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JSZY18-10R
6 列 · 4 行

JSZY18-10、6R JSZY18-10R3 型电压互感器

型号额定电压比 (kV)准确级组合准确级及其额定输出 (VA) COSΦ=0.8二次热极限输出 (VA)重量 (kg)
JSZY18-10R10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√30.2/6P(3P) 0.5/6P(3P)3×25 3×60 1003×400105
JSZY18-6R10/√3/0.1/√3/0.22/√3/0.1/√3 6/√3/0.1/√3/0.22/√3/0.1/√30.5/3/3P3×30/3×300/100电源最大输出 3×300105
JSZY18-10R310/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√30.2/3P 0.5/3P3×40 3×100 1003×600130
10/√3/0.1/√3/0.22/√3/0.1/√3 6/√3/0.1/√3/0.22/√3/0.1/√30.5/3/3P3×60/3×500/100电源最大输出 3×600130

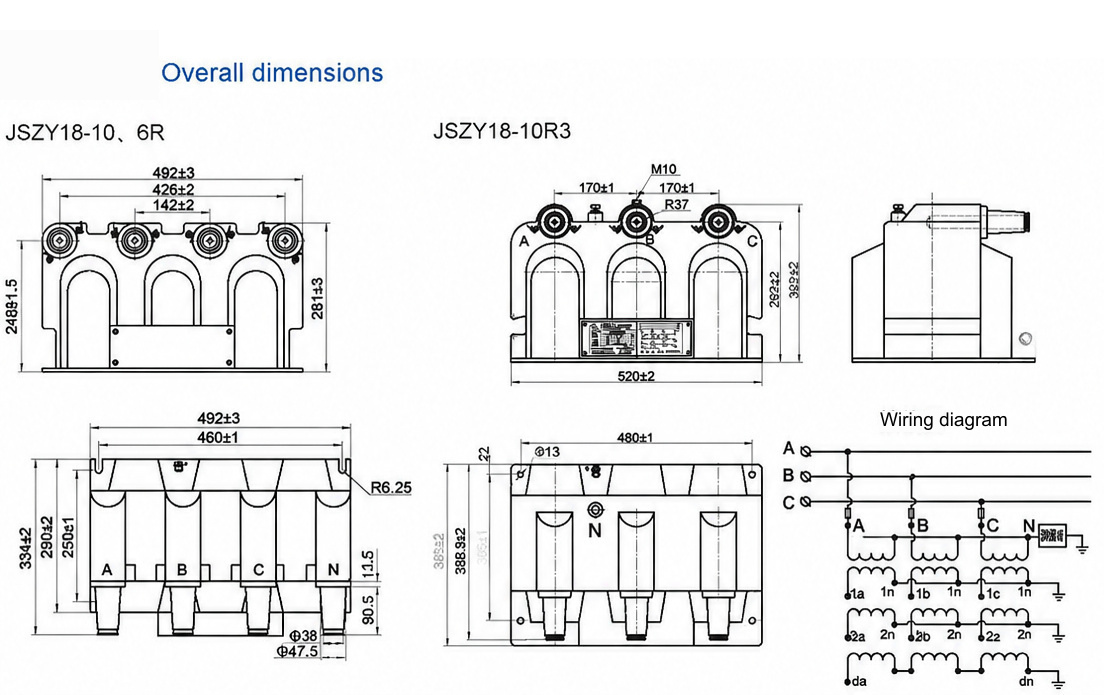

工程图纸

规格与外形图纸

JSZY18-10R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JSZY18-10R

这是一台10 kV户内三相电压互感器,通常安装于KYN28柜体或环网柜等开关柜间隔内,将一次电压降至计量和保护所需的水平。其干式环氧树脂本体采用真空浇注或自动压力凝胶工艺制成,形成无气隙的固体绝缘系统,绕组组合按铭牌规定。

可选准确级为0.2/6P(3P)和0.5/6P(3P),在COSΦ=0.8时额定输出为3×25 VA、3×60 VA和100 VA,二次热极限输出为3×400 VA;整机重量105 kg。绝缘水平为12/42/75kV,适用于50/60Hz。由于未集成一次熔断器,保护方案须在外部协调,因此询价时请注明熔断器配置。试验文件包括数据表、外形图和例行试验报告。

适用于冶金、矿山、水泥和化工等重工业配电场合。请遵守一次端子标识,且仅限户内安装;本产品不可用于户外环境。带电时严禁二次短路,并应一点接地。变比与准确级组合可按需定制,交货周期按需报价时确认。
