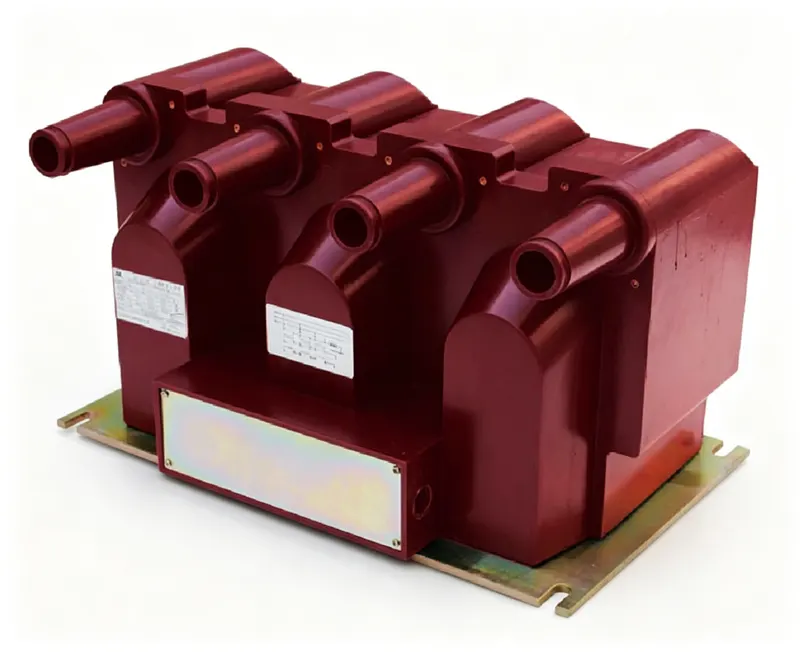

户内三相环氧树脂浇注式电压互感器，符合GB/T20840.1/3和IEC61869-1/3标准；额定绝缘水平12/42/75kV，额定频率50/60Hz；产品重量：130kg；环境温度-5℃~+40℃，可选多种准确级。
用于10kV系统的户内三相电压互感器，环氧树脂绝缘，适用于中压开关设备中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| 型号代码 | JSZY18-10R3 | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | [On Request] | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT)：一次侧连接线路和中性线。二次端子为1a和1n。PT带电时严禁短路二次侧——会导致危险的过电流。二次绕组应单点接地。遵循IEC 61869-1/3和GB/T20840.1/3标准。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该互感器的绝缘水平是多少？
答： 绝缘水平为12/42/75kV，即系统电压12kV，工频耐受电压42kV，雷电冲击耐受电压75kV。
问： 该互感器能否用于户外？
答： 不可以，该产品仅设计用于户内。
问： 可用的准确级有哪些？
答： 可选多种准确级，具体数值需[按要求提供]。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (V) | 准确级组合 | 准确级及其额定输出 (VA) COSΦ=0.8 (0.2/0.5/3P/6P) | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|
| JSZY18-10R | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) | 3×25 / 3×60 / 100 | 3×400 电源最大输出 3×300 | 105 |
| JSZY18-6R | 10/√3/0.1/√3/0.22/√3/0.1/3 6/√3/0.1/√3/0.22/√3/0.1/3 | 0.5/3P | 3×30/3×300/100 | 电源最大输出 3×300 | 105 |
| JSZY18-10R3 | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/3P 0.5/3P | 3×40 / 3×100 / 100 | 3×600 电源最大输出 3×600 | 130 |
| JSZY18-10R3 | 10/√3/0.1/√3/0.22/√3/0.1/3 6/√3/0.1/√3/0.22/√3/0.1/3 | 0.5/3P | 3×60 / 3×500 / 100 | 电源最大输出 3×600 | 130 |

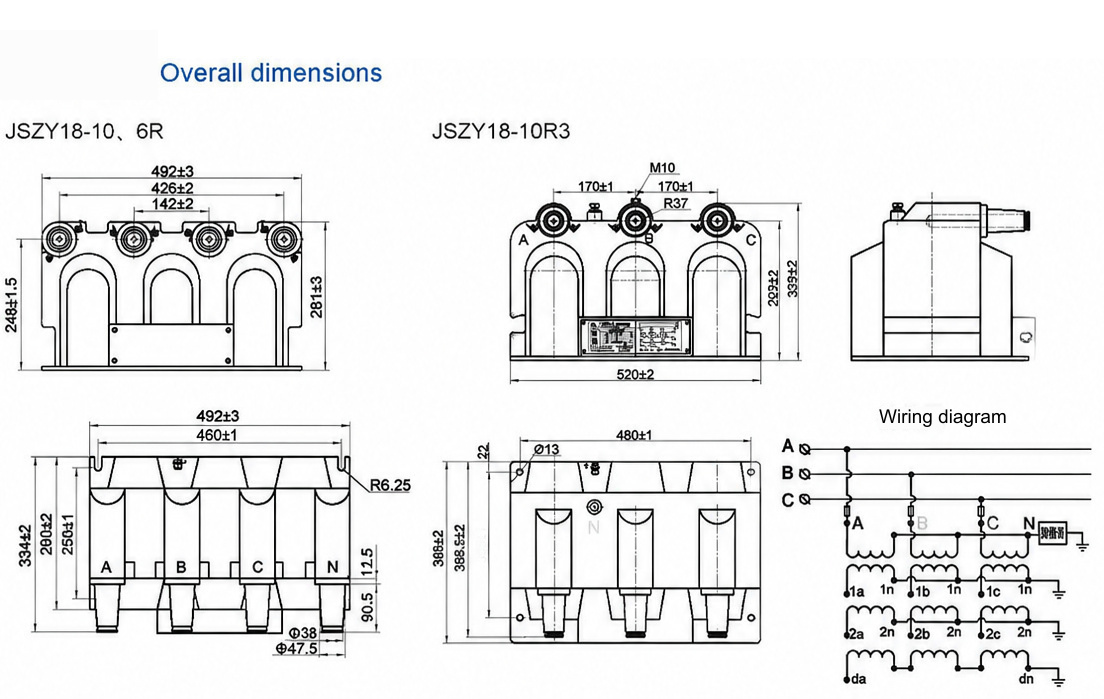

JSZY18-10R3 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
