首页产品电压互感器JSZY18-6FR

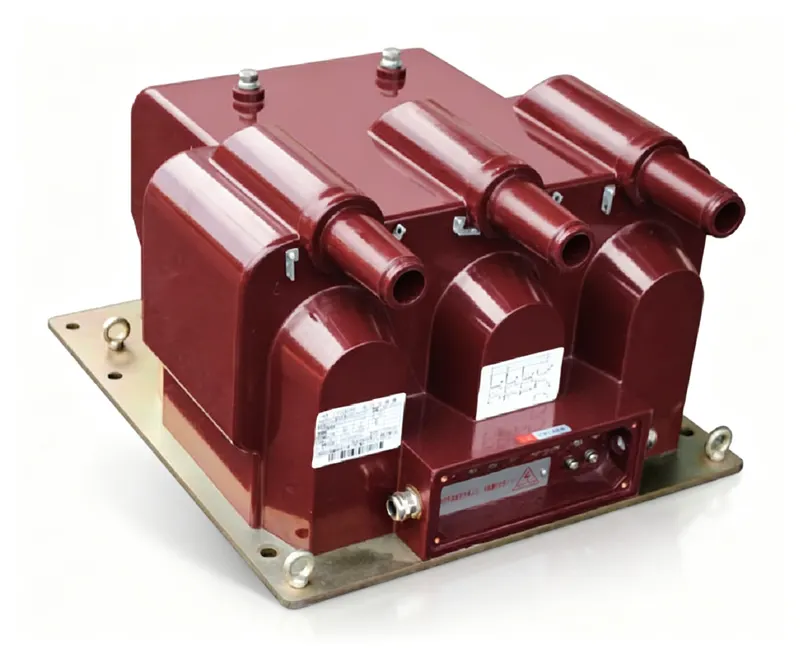

JSZY18-6FR 户内三相环氧树脂浇注式电压互感器
6kVJSZY18-6FR
绕组与原理拓扑内部接线示意图
Primary Winding:6kV
Secondary Winding: (0.2 / 0.5)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JSZY18-6FR

JSZY18-6FR 户内三相环氧树脂浇注式电压互感器

户内三相环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平7.2/32/60kV,额定频率50/60Hz;产品重量:125kg;环境温度-5℃~+40℃,可选多种准确级。

核心工程优势

  • 6kV户内三相环氧树脂浇注式电压互感器,具有多种准确级选项
工程数据

完整电气与机械规格

型号编号: JSZY18-6FR

电气参数

一次额定电压 (Un):6kV
计量与保护准确级:0.2 / 0.5
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内三相电压互感器,适用于中压开关设备中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JSZY18-6FR工厂铭牌标识
一次电压6kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级0.2 / 0.5准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜
  • 10kV系统中的计量和保护应用
  • 环氧树脂绝缘组件中的三相电压测量
  • 环境温度-5°C至+40°C的运行条件

不建议用于

  • 无额外外壳的户外安装
  • 设备最高电压超过12kV的系统
  • 海拔超过1000m且未降额的高海拔安装
  • 气体绝缘开关设备(GIS)应用

拓扑与接线

对于电压互感器(PT):按照IEC 61869-3将一次侧连接到线路和中性线。二次侧端子为1a和1n。在带电情况下切勿短路PT的二次侧——会导致危险的过电流。将二次绕组单点接地以确保安全。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 绝缘水平为12/42/75kV,即设备最高电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。

问: 该互感器可以户外使用吗?

答: 不可以,该互感器仅设计用于户内。对于户外应用,需要合适的外壳或不同类型的互感器。

问: 可提供哪些准确级?

答: 标准准确级为0.2和0.5,但可根据要求提供其他准确级。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JSZY18-6FR
8 列 · 2 行

JSZY18-10、6FR 型电压互感器

型号额定电压比(kV)准确级组合额定输出(VA) 0.2额定输出(VA) 0.5额定输出(VA) 3P 6P二次热极限输出(VA)重量(kg)
JSZY18-10FR JSZY18-6FR10/√3/0.1/√3/0.1/√3/0.1 6/√3/0.1/√3/0.1/√3/0.10.2/0.5/3P(6P)3×103×151003×400125
JSZY18-10FR-2 JSZY18-6FR-210/√3/0.1/√3/0.22/√3/0.1 6/√3/0.1/√3/0.22/√3/0.10.2/3P(6P)3×103×30100电源绕组 3×300125

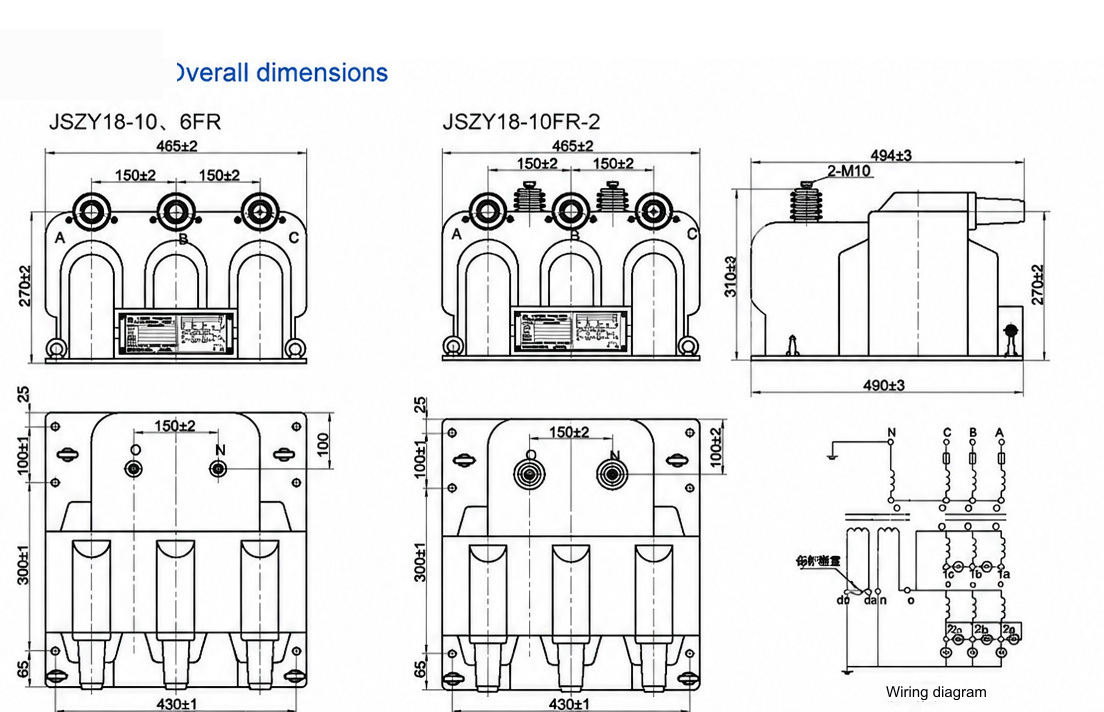

工程图纸

规格与外形图纸

JSZY18-6FR 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JSZY18-6FR

JSZY18-6FR 是一款 6kV 户内三相电压互感器,用于将一次电压降至可测量的二次水平,以供中压配电系统中的计量和保护使用。其 0.2 和 0.5 准确级使其适用于计费和电能结算依赖于可重复测量的场合。

绝缘系统为干式环氧树脂浇注,额定绝缘水平为 7.2/32/60kV,运行频率为 50/60Hz。这种浇注结构适用于户内开关柜环境,通常作为计量和保护链路的一部分安装在中压柜体、环网柜或中置式开关柜中。

一次侧带电时,二次回路绝不能短路,二次侧应按照铭牌端子图的一点接地。额定输出(VA)、重量以及任何一次熔断器配置均在铭牌上标明或可按需提供。可提供定制变比和准确级组合的报价,以及用于计量应用的例行试验证书和校准书面报告。
