首页产品电压互感器JSZY18-6R

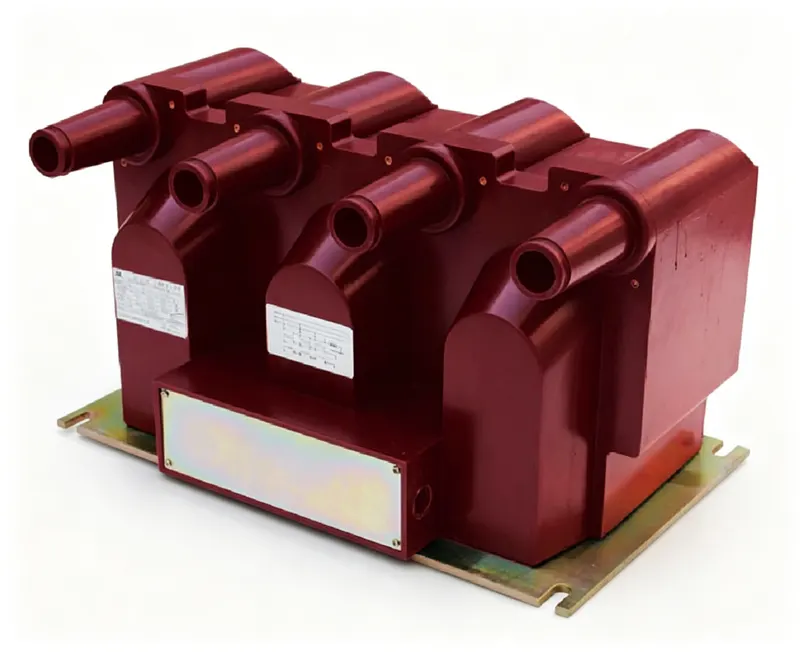

JSZY18-6R 户内三相环氧树脂浇注式电压互感器
6kVJSZY18-6R
绕组与原理拓扑内部接线示意图
Primary Winding:6kV
Secondary Winding: ()
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JSZY18-6R

JSZY18-6R 户内三相环氧树脂浇注式电压互感器

户内三相环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平7.2/32/60kV,额定频率50/60Hz;产品重量:105kg;环境温度-5℃~+40℃,可选多种准确级。

核心工程优势

  • 6kV户内三相环氧浇注式电压互感器,具有多种绕组选项
工程数据

完整电气与机械规格

型号编号: JSZY18-6R

电气参数

一次额定电压 (Un):6kV
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于6kV系统的户内三相电压互感器(PT),环氧浇注,适用于中压开关柜的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JSZY18-6R工厂铭牌标识
一次电压6kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级[On Request]准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜面板(6kV等级)
  • 电能计量和保护应用
  • 中性点接地或不接地的三相系统
  • 需要干式绝缘(无油)的环境
  • 50/60Hz网络运行

不建议用于

  • 无附加外壳的户外安装
  • 高压输电系统(>7.2kV)
  • 直流系统
  • 气体绝缘开关设备(GIS)未经改造
  • 环境温度超出-5°C至+40°C

拓扑与接线

对于PT:一次侧按额定值连接线间或线对地。二次端子为1a/1n用于主绕组;附加绕组(如有)遵循相同约定。通电时切勿短路PT的二次侧——危险过电流。将二次绕组在一点(1n)接地以确保安全。遵循IEC 61869-3端子标记。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 绝缘水平为7.2kV系统;工频耐受电压32kV;雷电冲击耐受电压峰值60kV。

问: 该互感器可以在户外使用吗?

答: 不可以,它仅设计用于户内。户外安装需要合适的防风雨外壳。

问: 它符合哪些标准?

答: 它符合GB/T20840.1/3和IEC61869-1/3标准。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JSZY18-6R
6 列 · 4 行

JSZY18-10、6R JSZY18-10R3 型电压互感器 技术参数

型号额定电压比 (V)准确级组合准确级及其额定输出 (VA) COSΦ=0.8 (0.2/0.5/3P/6P)二次热极限输出 (VA)重量 (kg)
JSZY18-10R10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P)3×25 / 3×60 / 1003×400105
JSZY18-6R10/√3/0.1/√3/0.22/√3/0.1/3 6/√3/0.1/√3/0.22/√3/0.1/30.5/3P3×30/3×300/100电源最大输出 3×300105
JSZY18-10R310/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/3P 0.5/3P3×40 / 3×100 / 1003×600130
JSZY18-10R310/√3/0.1/√3/0.22/√3/0.1/3 6/√3/0.1/√3/0.22/√3/0.1/30.5/3P3×60 / 3×500 / 100电源最大输出 3×600130

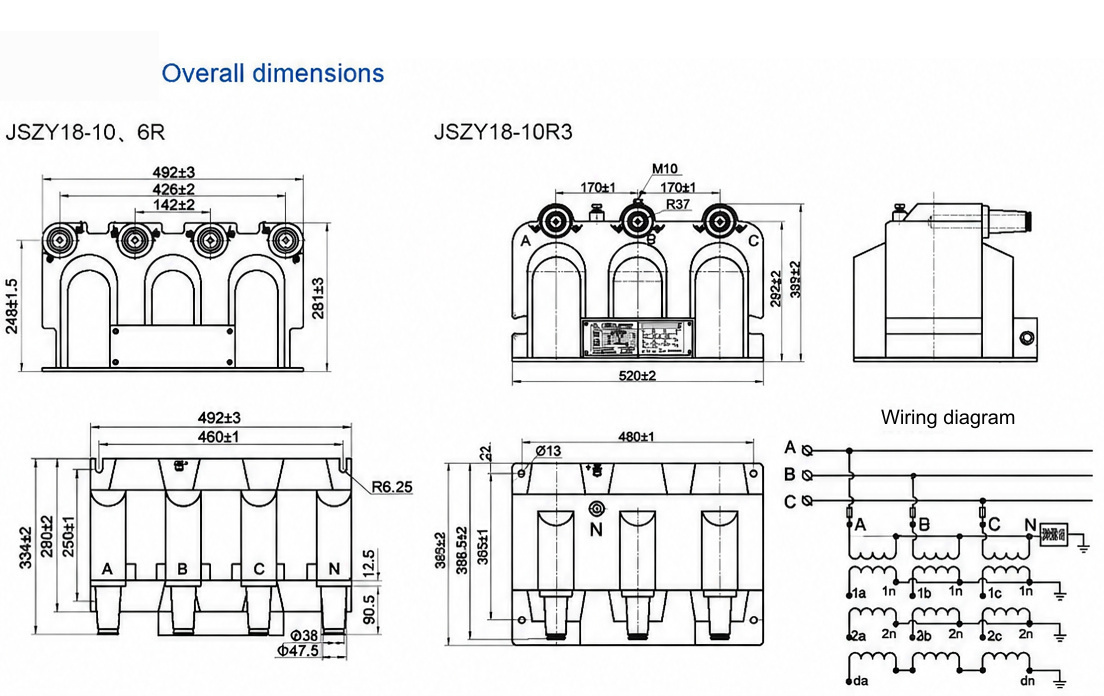

工程图纸

规格与外形图纸

JSZY18-6R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JSZY18-6R

JSZY18-6R 是一款 6kV 户内三相环氧树脂浇注电压互感器,用于计量和保护回路,其准确度直接影响电费结算。其额定电压比为 10/√3/0.1/√3/0.22/√3/0.1/3 和 6/√3/0.1/√3/0.22/√3/0.1/3,准确级组合为 0.5/3P,在 COSΦ=0.8 时额定输出为 3×30/3×300/100 VA。二次热极限输出为 3×300 VA,产品重量为 105 kg。

其干式环氧树脂浇注绝缘包覆绕组,绝缘水平为 7.2/32/60kV(50/60Hz)。可提供多种绕组选项,二次回路在带电时严禁短路。对于贸易结算计量,校准证书和例行试验报告可按需提供。

安装于户内变电站间隔,用于母线电压测量和保护。一次接线遵循 H1/H2 端子图,二次侧单点接地。6kV 等级为硬性上限,不得用于更高电压系统。变比、准确级和绕组配置可定制,文件包和交付条款按需报价。
