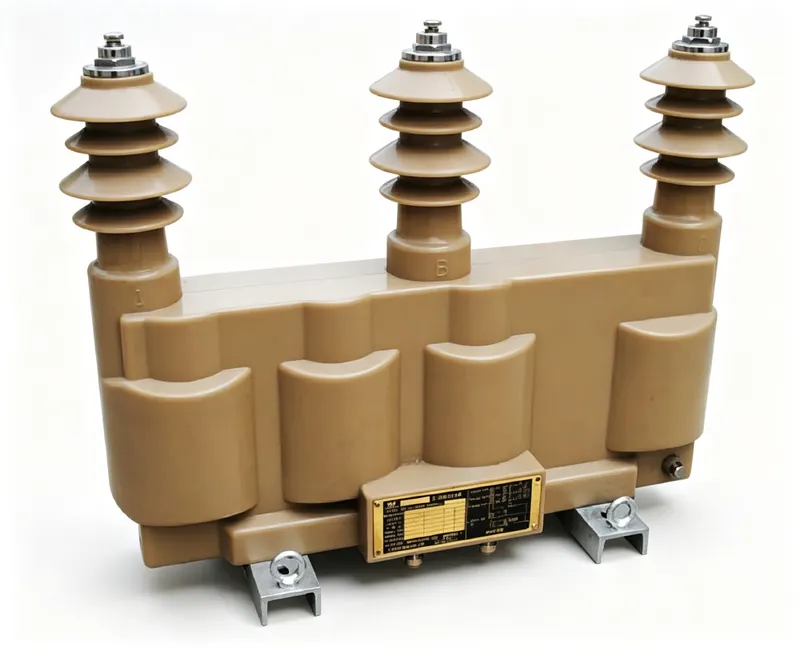

户外三相环氧树脂浇注式电压互感器,额定电压10kV,用于三相配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。环氧树脂结构,耐候性好,防紫外线,适合户外安装。准确级:0.2、0.5、3P。变比和规格可定制。
户外10kV三相电压互感器,环氧树脂绝缘,适用于户外配电网络的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | IEC 61869 / GB/T 20840 |
| 型号代码 | JSZYW-10R | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | 0.2/0.5/3P | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | [On Request] | 工频与雷电冲击耐受 |
| 标准 | IEC 61869 / GB/T 20840 | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧按系统线间或线对地连接。二次端子为1a/1n用于主绕组;如有附加绕组,标记类似。切勿在带电时短路PT的二次侧——会导致危险的过电流。二次绕组应单点接地以确保安全。安装和接线请遵循IEC 61869-1和IEC 61869-3。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: IEC 61869 / GB/T 20840
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的准确级是什么?
答: 具有0.2、0.5和3P准确级,适用于计量和保护。
问: 该互感器可以用于室内吗?
答: 不可以,它专为户外安装设计,采用防紫外线环氧树脂。
问: 它符合哪些标准?
答: 符合IEC 61869和GB/T 20840标准。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 0.2 | 0.5 | 3P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| JSZYW-10R | 10/√3/0.1/√3/0.1 | 0.2/3P 0.5/3P | 20 | 40 | 100 | 900 | 97 |
| JSZYW-10R | 10/√3/0.1/√3/0.1/√3/0.1 | 0.2/0.5/3P | 10 | 10 | 100 | 450/450 | 97 |
| JSZYW-10R | 10/√3/0.1/√3/0.22/√3/0.1 | 0.5/3P | [On Request] | [On Request] | [On Request] | [On Request] | 97 |

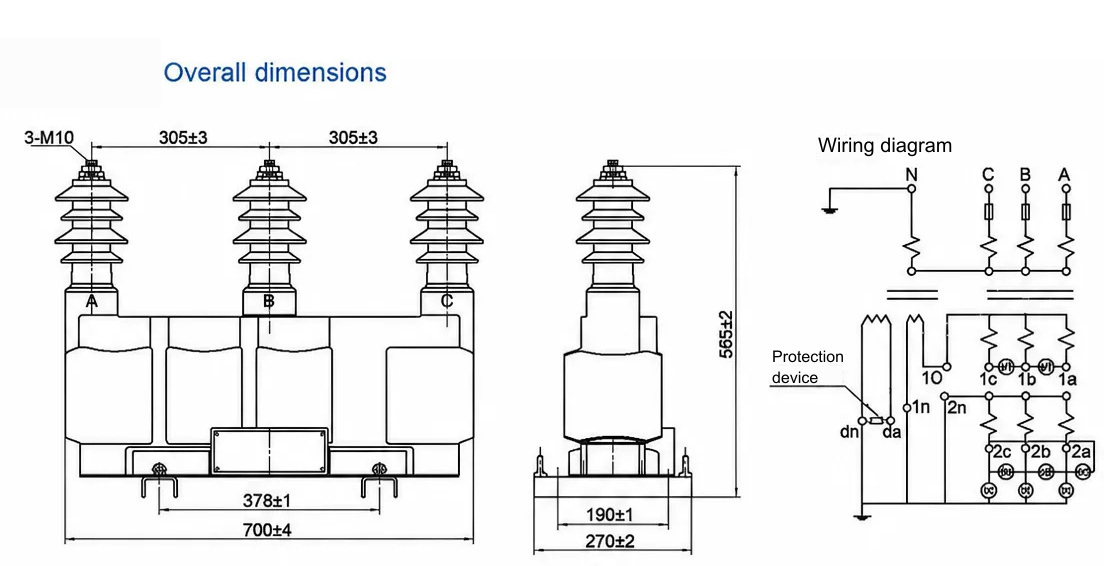

JSZYW-10R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
这是一台10kV户外三相电压互感器,用于变电站间隔和户外开关柜中的母线电压测量与保护,将一次电压降至标准二次值,供仪表、继电器和SCADA输入使用。
JSZYW-10R采用环氧树脂浇注的干式结构,三相柱式设计,并经过抗紫外线处理,适用于户外运行。爬电距离和雷电冲击耐受等绝缘配合细节未在公开资料中说明,应从铭牌和官方数据表中获取。可选准确级为0.2/0.5/3P,在10/√3/0.1/√3/0.1/√3/0.1 kV变比下,额定输出分别为0.2级10 VA、0.5级10 VA和3P级100 VA,二次热极限输出为450/450 VA;本机重量为97 kg。设计符合IEC 61869和GB/T 20840,频率为50/60 Hz。
本机仅适用于户外安装,不适用于直流或非标准频率电路。带电时严禁短接二次侧;二次侧应一点接地,并遵循铭牌端子图。变比和准确级可定制,试验报告和图纸可按需提供;交货周期在报价时确认。
