户外油浸式三相电压互感器，配备不锈钢油枕和高等级变压器矿物油。全密封设计确保零氧化和最大介电强度。
适用于户外33kV/34.5kV电网应用，需要高绝缘和沿海耐久性的精确电压测量。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | IEC 61869-3, BS EN 61869 |
| 型号代码 | JSZW-33 | 工厂铭牌标识 |
| 一次电压 | 33 kV / 34.5 kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 110/√3 V, 110/3 V | 额定频率下的变比校验 |
| 准确级 | 0.2 / 0.5 / 3P | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 50 - 150 VA | 额定 VA 下负荷试验 |
| 绝缘类型 | Oil-Immersed | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 36 / 70 / 170 kV | 工频与雷电冲击耐受 |
| 标准 | IEC 61869-3, BS EN 61869 | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | Outdoor Tropical / Coastal Salt-Fog Resistant | 按数据表限值 |
理想适用于
不建议用于
这是电压互感器（PT）。根据IEC 61869-3将一次侧连接到线路和中性线。二次端子为1a和1n。带电时切勿短路PT的二次侧——危险过电流。将二次绕组在一点（1n）接地以确保安全。确保二次回路有适当的熔断器。对于双二次绕组（110/√3 V和110/3 V），请遵循铭牌端子标记。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： IEC 61869-3, BS EN 61869
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该电压互感器的绝缘水平是多少？
答： 绝缘水平为36/70/170 kV，即36kV系统电压，70kV工频耐受电压，170kV雷电冲击耐受电压。
问： 该电压互感器可以室内使用吗？
答： 不可以，它专为户外使用设计，具有热带和沿海盐雾耐受性。
问： 二次电压选项有哪些？
答： 二次电压为110/√3 V和110/3 V，适用于计量和保护。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

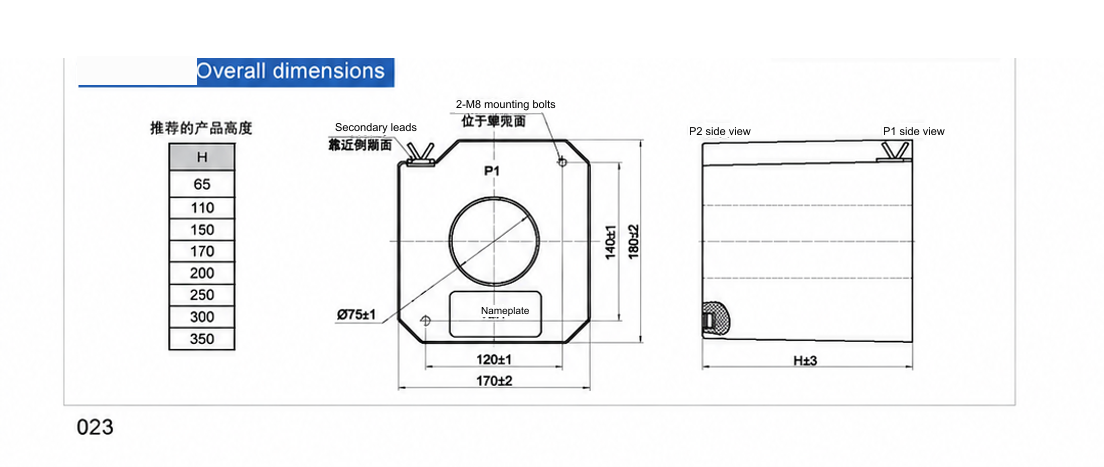

JSZW-33 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
