首页产品电压互感器JDZ10-10-6A

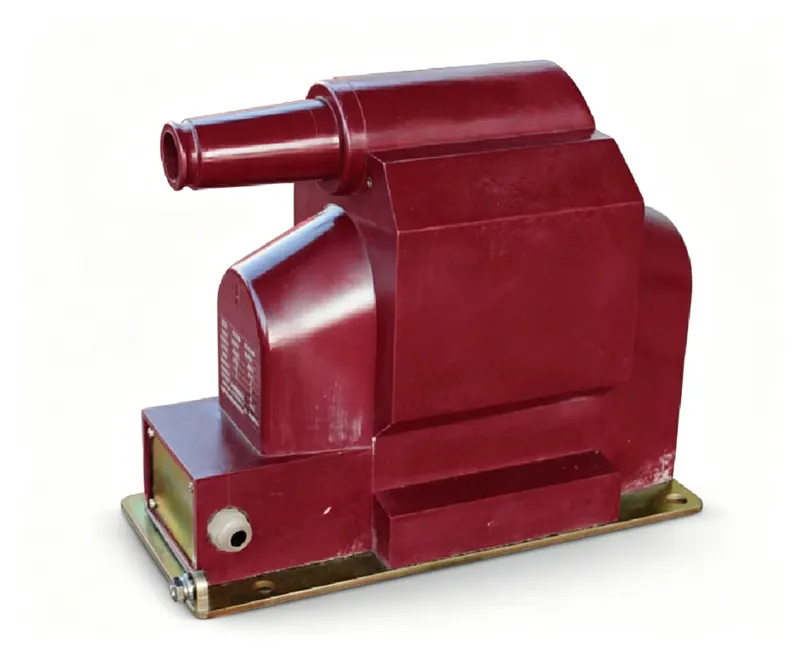

JDZ10-10-6A 户内单相环氧树脂浇注式电压互感器
10kVJDZ10-10-6A
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2,0.5,1.0)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZ10-10-6A

JDZ10-10-6A 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注式结构
  • 两种可选额定电压比
  • 重量18kg
工程数据

完整电气与机械规格

型号编号: JDZ10-10-6A

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2,0.5,1.0
额定输出负荷:15VA / 30VA / 60VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZ10-10-6A是一款10kV户内单相电压互感器(PT),采用环氧树脂绝缘,适用于环网柜(RMU)应用中的计量和保护。提供多种准确级和额定输出,便于灵活集成。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZ10-10-6A工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2,0.5,1.0准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷15VA / 30VA / 60VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜(RMU)应用
  • 10kV电力系统的计量和保护
  • 单相电压测量和控制
  • 需要干式绝缘的环氧树脂绝缘环境

不建议用于

  • 户外变电站安装
  • 高于12kV的系统(设备最高电压)
  • 三相直接连接(单相单元)
  • 无额外保护的高冲击或高污染环境

拓扑与接线

对于PT:根据IEC 61869-3,将一次侧连接到线路和中性点。二次端子:1a(相)和1n(中性)。在一点接地二次绕组。在带电时切勿短路PT的二次侧——危险过电流。绝缘水平:12kV系统;工频耐受42kV;雷电冲击耐受75kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 可用的准确级有哪些?

答: 0.2、0.5和1.0,额定输出分别为15VA、30VA和60VA。

问: 它可以在户外使用吗?

答: 不可以,它仅设计用于室内,通常用于环网柜应用。

问: 它符合哪些标准?

答: 它符合GB/T20840.1、GB/T20840.3、IEC61869-1和IEC61869-3标准。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZ10-10-6A
11 列 · 2 行

JDZ10-10、6A 型电压互感器

型号额定电压比 (kV)准确级组合0.20.51.03P6P二次热极限输出 (VA)重量 (kg)备注
JDZ10-10A JDZ10-6A10/0.1 6/0.10.2 0.5 1.0153060//30018同RZL-10 JDZ8-10 JDZ18-10
JDZ10-10A JDZ10-6A10/√3/0.1/√3/0.1/3 6/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)10305050/30018.5同REL-10 JDZX8-10 JDZX18-10
工程图纸

规格与外形图纸

JDZ10-10-6A 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZ10-10-6A

JDZ10-10-6A 为户内单相环氧树脂浇注电压互感器,适用于 10kV 系统、二次电压 0.1kV,用于对计量准确性有要求的计量与保护场合。其准确级 0.2、0.5 和 1.0 可满足 50Hz 或 60Hz 下的电能计量与继电保护方案。

干式环氧树脂浇注体对绕组进行绝缘,使该户内单元结构紧凑、免维护,重量为 18kg。电气性能方面,在所述各准确级下额定输出为 15VA、30VA 和 60VA,绝缘水平为 12/42/75kV。提供两种可选额定电压比。该单元适用于户内开关柜与计量柜体,不适用于户外运行;户外安装位置应选用户外型设计。合规性证明与试验文件可按需提供。

典型应用为变电站室内及计量柜内,用于母线电压测量与保护。二次回路带电时严禁短路,二次侧应按铭牌端子图一点接地;送电前应核对变比与极性。本产品不可用于户外暴露环境。变比与准确级的定制、试验文件包、交货周期及报价均通过销售询价流程办理。
