首页产品电压互感器JDZ10-10-6AJIII
JDZ10-10-6AJIII 户内单相环氧树脂浇注电压互感器
10kV/6kVJDZ10-10-6AJIII
绕组与原理拓扑内部接线示意图
Primary Winding:10kV/6kV
Secondary Winding: (0.2S FS10 / 0.2 FS10 / 0.5S FS10, 0.5FS10, 5P10/10P10, 5P15/10P15, 5P20/10P20, 5P30/10P30)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZ10-10-6AJIII

JDZ10-10-6AJIII 户内单相环氧树脂浇注电压互感器

户内单相环氧树脂浇注电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 匹配特殊尺寸设计
  • 重量23.5kg
工程数据

完整电气与机械规格

型号编号: JDZ10-10-6AJIII

电气参数

一次额定电压 (Un):10kV/6kV
计量与保护准确级:0.2S FS10 / 0.2 FS10 / 0.5S FS10, 0.5FS10, 5P10/10P10, 5P15/10P15, 5P20/10P20, 5P30/10P30
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于12kV系统的户内单相环氧树脂电压互感器,适用于环网柜中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZ10-10-6AJIII工厂铭牌标识
一次电压10kV/6kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级0.2S FS10 / 0.2 FS10 / 0.5S FS10, 0.5FS10, 5P10/10P10, 5P15/10P15, 5P20/10P20, 5P30/10P30准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)[On Request]工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜(RMU)应用
  • 12kV开关柜中的电压测量和保护
  • 准确级0.2S或0.5S的计量
  • 5P/10P级继电器的保护
  • 50/60Hz电力系统

不建议用于

  • 户外变电站安装
  • 气体绝缘开关设备(GIS)应用
  • 直流系统
  • 高于12kV的高压输电线路
  • 电流测量(此为电压互感器)

拓扑与接线

对于电压互感器(PT):根据IEC 61869-3,将一次侧连接到线路和中性线。二次端子为1a/1n。在PT带电时切勿短路二次侧——会导致危险的过电流。二次绕组应单点接地。确保一次侧有适当的熔断器保护。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 一次额定电压是多少?

答: 一次电压为12kV。

问: 可提供哪些准确级?

答: 准确级包括0.2S、0.2、0.5S、0.5,以及保护级5P/10P,具有不同的ALF值。

问: 它适合户外使用吗?

答: 不,它仅设计用于室内。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZ10-10-6AJIII
9 列 · 4 行

JDZ10-10, 6AJ, JDZX10-10, 6AJG, JDZ10-10, 6AJII, JDZ10-10, 6AJIIG 技术参数

型号额定电压比 (kV)准确级组合准确级及其额定输出(VA) 0.2准确级及其额定输出(VA) 0.5准确级及其额定输出(VA) 1.0准确级及其额定输出(VA) 3P二次热极限输出 (VA)重量 (kg)
JDZ10-10AJ / JDZ10-6AJ / JDZ10-10AJII / JDZ10-6AJII10/0.1; 6/0.10.2; 0.5; 1.0305090/40023.5
JDZ10-10AJG / JDZ10-6AJG / JDZ10-10AJIIG / JDZ10-6AJIIG10/0.1; 6/0.10.2; 0.5151550/2×20023.5
JDZX10-10AJ / JDZX10-6AJ / JDZX10-10AJII / JDZX10-6AJII10/0.1/0.22; 6/0.1/0.220.2; 0.5204080/电源最大输出35023.5
JDZX10-10AJG / JDZX10-6AJG / JDZX10-10AJIIG / JDZX10-6AJIIG10/√3/0.1/√3/0.1/3; 6/√3/0.1/√3/0.1/30.2(3P)/3P; 0.5(3P)/3P; 1.0(3P)/3P1530606040023.5

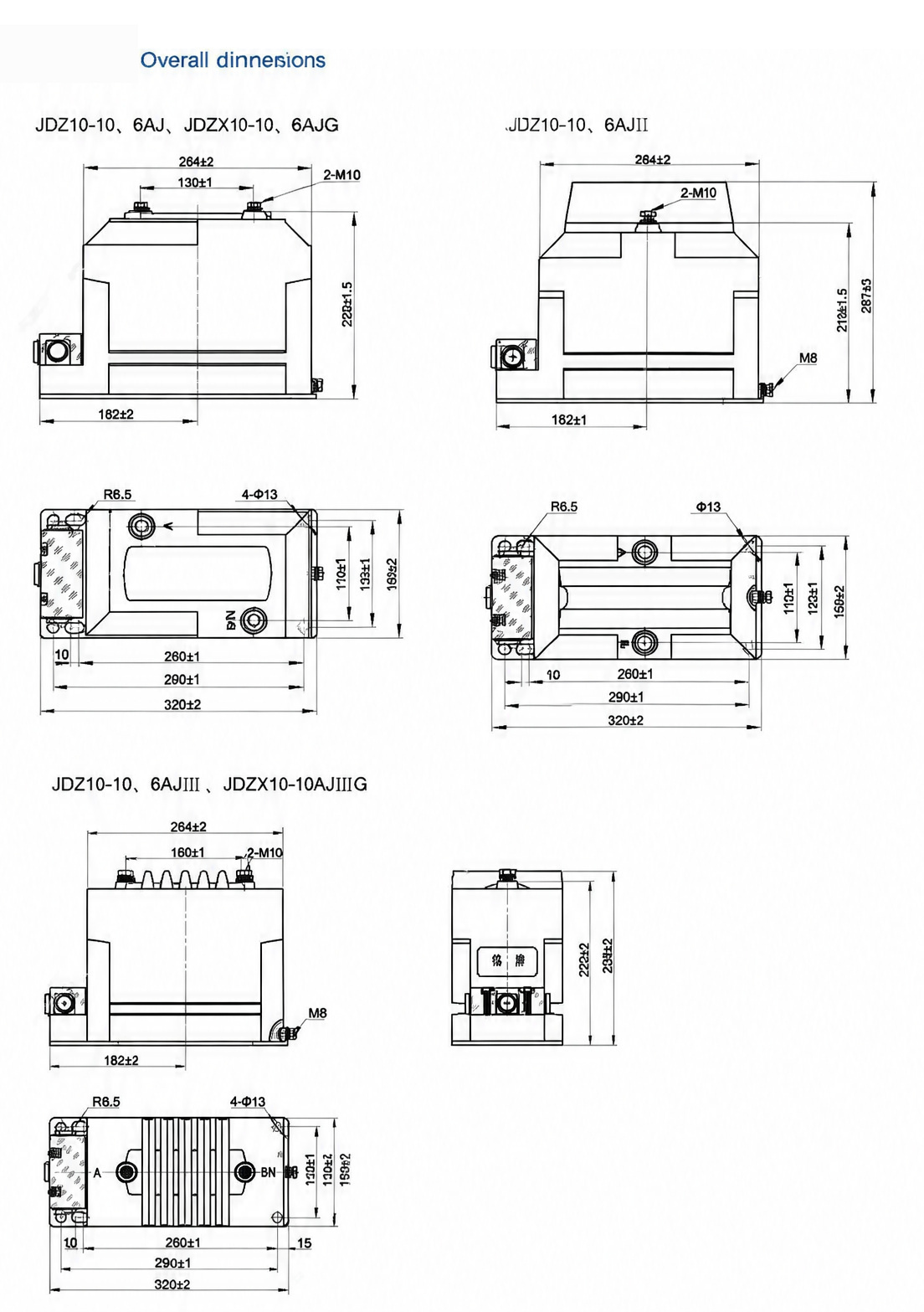

工程图纸

规格与外形图纸

JDZ10-10-6AJIII 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZ10-10-6AJIII

JDZ10-10-6AJIII 是一款室内单相环氧树脂浇注电压互感器,适用于 10kV/6kV 系统,可将一次电压降至用于计量和保护的二次电压,符合 IEC 61869、GB/T 20840 和 IEEE C57.13 的实践要求。其绝缘设计由干式环氧树脂浇注决定,爬电距离、雷电冲击耐受及可按需提供的数值均标注于铭牌和正式数据表中。

准确级涵盖 0.2S FS10、0.2 FS10、0.5S FS10、0.5FS10、5P10/10P10、5P15/10P15、5P20/10P20 和 5P30/10P30(50/60Hz),23.5kg 的浇注体采用匹配的特殊尺寸设计。标准目录额定值适用于重复性开关柜制造;非标准变比和准确级组合可按需报价。型式试验和例行试验报告可支持验证。

本产品适用于室内中压开关柜、环网柜和中心安装式柜体。带电时严禁将二次侧短路;二次侧应有一点接地,并遵循端子接线图。本产品不适用于户外露天安装。可提供 OEM 品牌和文件包,交货时间在报价时确认。
