户内单相环氧树脂浇注式电压互感器，符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
JDZ10-10-6B是一款10kV户内电压互感器（PT），采用环氧树脂绝缘，适用于环网柜（RMU）应用中的计量和保护。不适用于户外或高压输电场合。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| 型号代码 | JDZ10-10-6B | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2,0.5,1.0 /0.2/0.5 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 20VA / 40VA / 80VA | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器（PT）：一次侧接线路和中性线。二次端子为1a和1n。确保二次侧在一点接地。带电时切勿短路PT的二次侧——会导致危险过电流。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该PT的绝缘水平是多少？
答： 绝缘水平为12/42/75kV，即系统电压12kV，工频耐受电压42kV，雷电冲击耐受电压75kV。也可提供7.2/32/60kV。
问： 可提供哪些准确级？
答： 准确级为0.2、0.5和1.0，二次绕组额定为0.2/0.5。
问： 该PT是否适用于户外？
答： 不，它仅设计用于户内，如产品名称中的“户内”及其环氧树脂浇注结构所示。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 额定输出及额定输出(VA) 0.2 | 额定输出及额定输出(VA) 0.5 | 额定输出及额定输出(VA) 1 | 额定输出及额定输出(VA) 3P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ10-10B JDZ10-6B | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 30 | 60 | 90 | / | 600 | 31 |
| JDZ10-10B JDZ10-6B | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.5 | 15 | 20 | / | / | 2×300 | 31 |
| JDZ10-10B JDZ10-6B | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 1.0 | 20 | 40 | 80 | / | 电源最大输出500 | 31 |
| JDZX10-10G JDZX10-6BG | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 15 | 30 | 60 | 50 | 400 | 31 |
| JDZXF10-10G JDZXF10-6BG | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 10 | 10 | / | 50 | 2×200 | 31 |

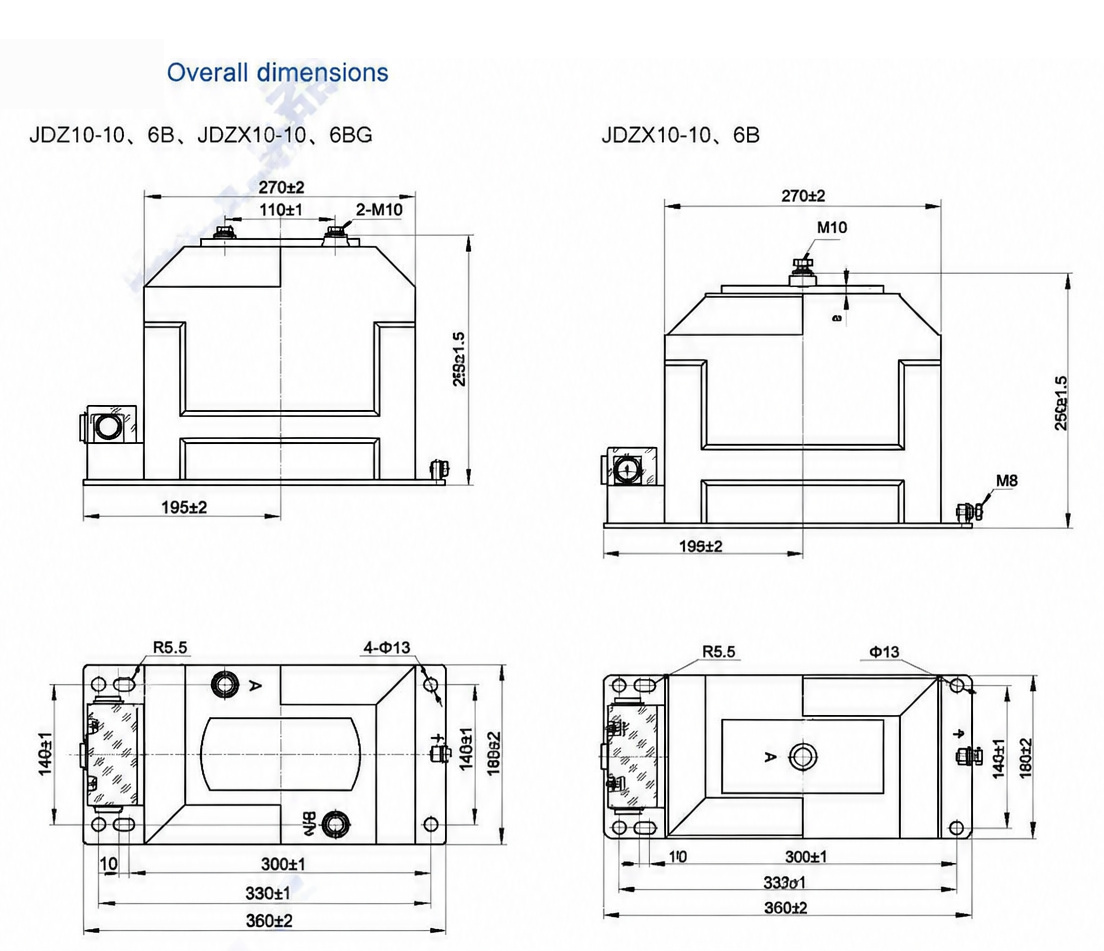

JDZ10-10-6B 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
