户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
JDZ10-10-6AR是一款10kV户内电压互感器,用于环网柜应用中的精确测量和保护。不适用于户外或高压变电站。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZ10-10-6AR | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2,0.5,1.0 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 15VA / 30VA / 60VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧连接线路和中性线。二次端子为1a(相)和1n(中性)。二次绕组单点接地。通电时切勿短路PT的二次侧——危险过电流。确保一次侧有适当熔断保护。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: JDZ10-10-6AR的绝缘水平是多少?
答: 设备最高电压为12kV,工频耐受电压为42kV,雷电冲击耐受电压为75kV峰值。
问: 该互感器可以户外使用吗?
答: 不可以,它仅设计用于户内。
问: 可用的准确级有哪些?
答: 它提供0.2、0.5和1.0准确级。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 额定输出 (VA) 0.2 | 额定输出 (VA) 0.5 | 额定输出 (VA) 1.0 | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| JDZ10-10AR | 10/0.1 | 0.2 0.5 1.0 | 15 | 30 | 60 | 300 | 23 |
| JDZ10-6AR | 6/0.1 | 0.2 0.5 1.0 | 15 | 30 | 60 | 300 | 23 |

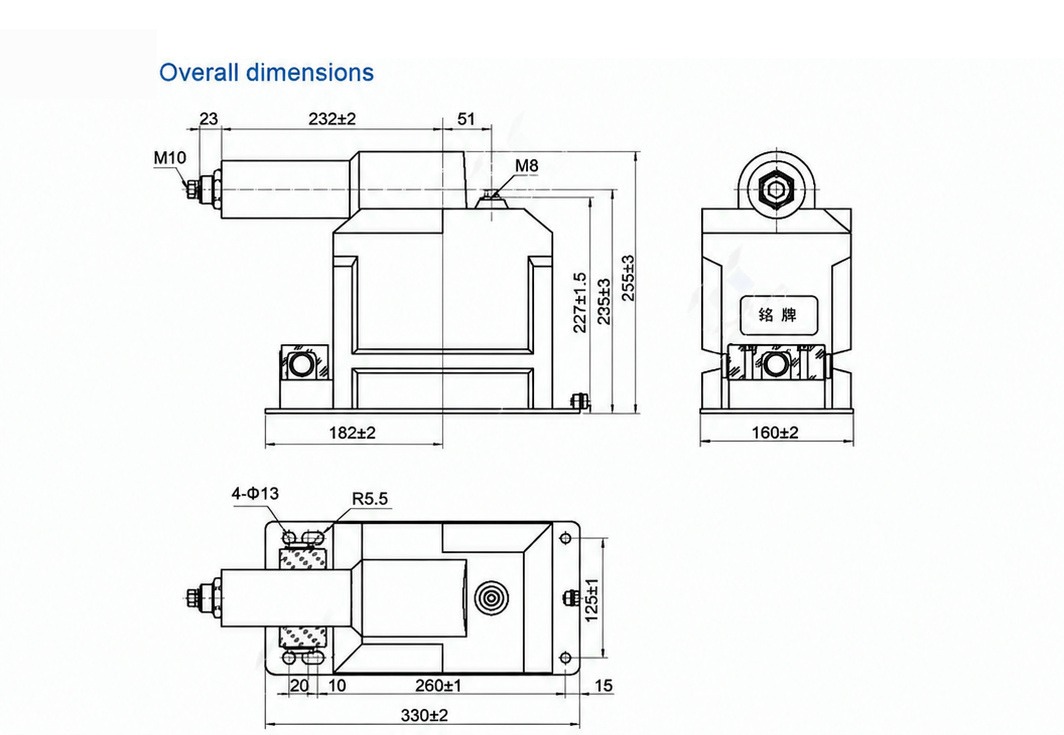

JDZ10-10-6AR 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
这是一款用于10kV开关柜的户内单相环氧树脂浇注电压互感器,将10kV降压至0.1kV,用于KYN28柜体、环网柜及变电站间隔中的计量与控制。干式环氧树脂浇注本体对一次绕组进行绝缘,每台产品出厂前均进行变比、极性和绝缘例行试验,试验记录可按需提供。
准确级可选0.2、0.5和1.0,额定负荷分别为15VA、30VA和60VA,频率为50Hz或60Hz,绝缘水平为12/42/75kV或7.2/32/60kV。仅需测量时可选用单一计量绕组;计量加保护绕组或剩余电压绕组属于单独的选型决策。符合IEEE C57.13及适用IEC标准,由例行试验和型式试验文件提供支持,可按需提供。
典型应用包括风电、光伏及储能汇集变电站。二次侧仅允许一点接地,并连接至站接地网;带电时严禁短接二次侧。10kV等级为上限,不得用于更高电压系统。特殊变比、准确级及文件包可按需报价,交货周期在询价时确认。重量为23kg。
