户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
JDZ11-10-6A是一款用于10kV系统的户内单相环氧树脂电压互感器,适用于环网柜应用中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZ11-10-6A | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2,0.5,1.0 /0.2/0.5 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 20VA / 40VA / 60VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧连接线路和中性线;二次端子为1a/1n。PT带电时严禁短路二次侧——会导致危险的过电流。二次绕组需在一点接地。绝缘水平:12kV系统;工频耐受电压42kV;雷电冲击耐受电压75kV峰值。另7.2kV系统;工频耐受电压32kV;雷电冲击耐受电压60kV峰值。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 它有两个绝缘水平:12kV系统,工频耐受电压42kV,冲击耐受电压75kV;7.2kV系统,工频耐受电压32kV,冲击耐受电压60kV。
问: 该互感器可以户外使用吗?
答: 不可以,它仅设计用于户内,通常用于环网柜。
问: 可用的准确级有哪些?
答: 准确级有0.2、0.5和1.0,对应的额定输出分别为20VA、40VA和60VA。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 准确级及额定输出(VA) COSφ=0.8 (0.2) | 准确级及额定输出(VA) COSφ=0.8 (0.5) | 准确级及额定输出(VA) COSφ=0.8 (1.0) | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| JDZ11-10A JDZ11-6A | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 40 | 100 | 200 | 800 | 34 |
| JDZF11-10A JDZF11-6A | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.5 | 20 | 30 | / | 2×400 | 34 |
| JDZJ11-10A JDZJ11-6A | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 1.0 | 20 | 40 | 60 | 电源最大输出600VA | 34 |
| JDZ11-10(B) JDZ11-6(B) | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 50 | 100 | 200 | 1000 | 44 |
| JDZF11-10(B) JDZF11-6(B) | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.5 | 30 | 50 | / | 2×500 | 44 |
| JDZJ11-10(B) JDZJ11-6(B) | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 1.0 | 40 | 80 | 150 | 电源最大输出1000 | 44 |

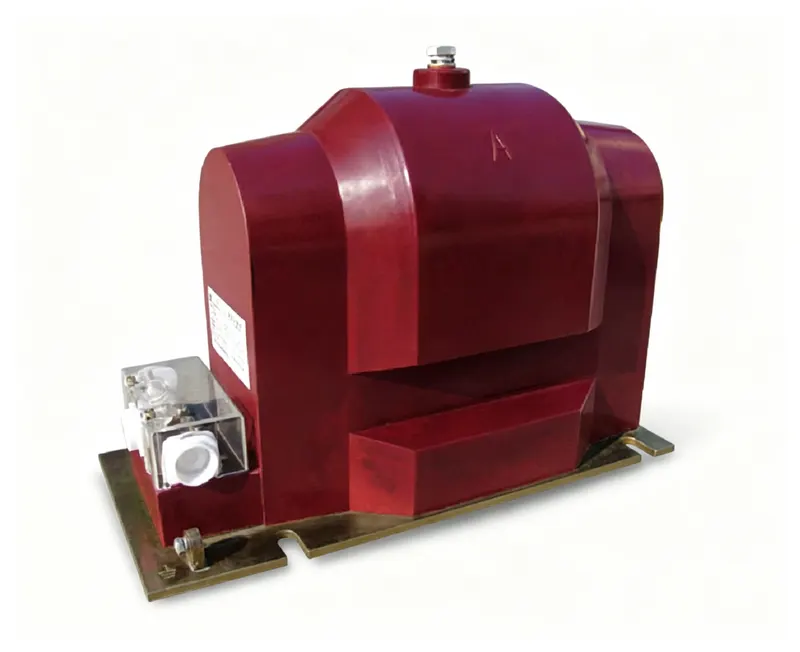

JDZ11-10-6A 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
这是一款用于10 kV开关柜的户内单相环氧树脂浇注电压互感器,通常安装于KYN28金属铠装柜、环网柜及变电站间隔内,将一次电压降至0.1 kV,供计量与保护使用。其干式环氧树脂浇注体对绕组组件起绝缘作用;准确级组合0.2、0.5、1.0 / 0.2 / 0.5与额定负荷20 VA、40 VA、60 VA共同确定了可提供的计量与保护输出;完整的绕组配置标注于铭牌上。绝缘水平为12/42/75 kV和7.2/32/60 kV,适用于50 Hz或60 Hz系统,整机重量34 kg。
该产品为户内型,适用于开关柜内封闭、受控的环境,而不适用于户外暴露条件。型式试验报告和例行试验报告可按需提供。典型应用为冶金、矿山、水泥和化工工厂中的重工业配电。现场安装时,计量回路须按铭牌端子标记接线,二次侧应一点接地;带电时严禁短接二次侧,否则可能损坏绕组。如需定制变比或准确级、书面报告资料及交货条款,请联系工厂。
