户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
户内20kV环氧树脂绝缘电压互感器,适用于环网柜中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZ11-20-15 | 工厂铭牌标识 |
| 一次电压 | 20kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2,0.5,1.0 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 50VA / 100VA / 150VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 24/65/125kV,18/55/105kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):按IEC 61869-3将一次侧连接到线路和中性线。二次端子为1a/1n。带电时切勿短路PT的二次侧——危险过电流。二次绕组单点接地。确保一次侧有适当的熔断器保护。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该电压互感器的绝缘水平是多少?
答: 绝缘水平为24/65/125kV和18/55/105kV。这意味着对于24kV系统:工频耐受65kV,雷电冲击耐受125kV峰值;对于18kV系统:工频耐受55kV,雷电冲击耐受105kV峰值。
问: 可提供哪些准确级?
答: 可提供0.2、0.5和1.0准确级,适用于计量和保护应用。
问: 该互感器可以在户外使用吗?
答: 不可以,由于环氧树脂浇注和户内结构,仅设计用于户内使用。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 0.2 | 0.5 | 1.0 | 3P/6P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ11-20 JDZ11-15 | 20/0.1 15/0.1 | 0.2 0.5 1.0 | 50 | 100 | 150 | / | 600 | 50 |
| JDZF11-20 JDZF11-15 | 20/0.1/0.1 15/0.1/0.1 | 0.2/0.5 | 20 | 30 | 60 | / | 2×300 | 50 |
| JDZJ11-20 JDZJ11-15 | 20/0.1/0.22 15/0.1/0.22 | 0.2 0.5 | 30 | 60 | 100 | / | 电源最大输出400VA | 50 |
| JDZX11-20 JDZX11-15 | 20/√3/0.1/√3/0.1/√3 15/√3/0.1/√3/0.1/√3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 40 | 100 | 200 | 100 | 400 | 50 |
| JDZXF11-20 JDZXF11-15 | 20/√3/0.1/√3/0.1/√3/0.1/√3 15/√3/0.1/√3/0.1/√3/0.1/√3 | 0.2/0.5/6P(3P) | 20 | 30 | / | 100 | 2×200 | 50 |

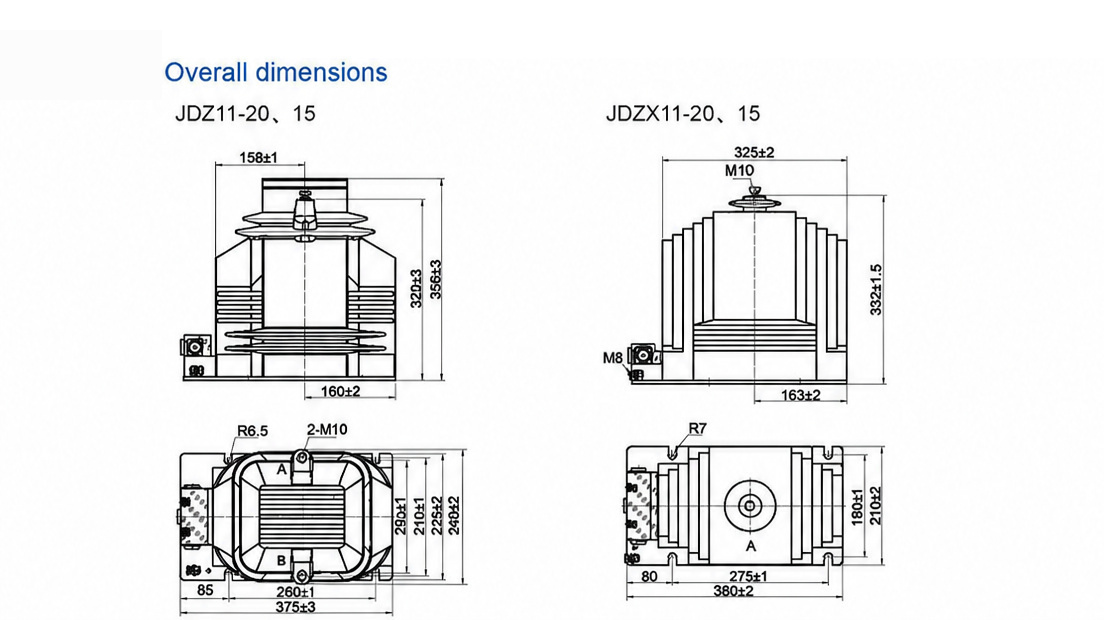

JDZ11-20-15 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZ11-20-15 为户内单相环氧树脂浇注电压互感器,一次额定电压 20 kV,二次电压 0.1 kV,用于将系统电压降下以供计量与保护继电器使用。其干式环氧树脂浇注体对绕组组件起绝缘作用,每台产品出厂前均按惯例进行变比、极性与绝缘完整性试验,合格后方可发运。
准确级可选 0.2、0.5 和 1.0,对应额定负荷分别为 50 VA、100 VA 和 150 VA;绝缘水平依配置不同标称为 24/65/125 kV 或 18/55/105 kV,频率为 50 Hz 或 60 Hz。本产品为计量级产品,而非保护铁芯设计,因此适用于电能计费与指示回路;如需配置一次熔断器,须另行明确方案。用于贸易结算计量的合规性书面报告与校准证书可按需提供。
典型户内应用场景包括风电、光伏及储能升压变电站。带电时严禁将二次侧短路;二次侧应有一点接地,并遵照铭牌端子图接线。OEM 品牌标识与随机资料包可按需提供。本产品重量为 50 kg。
