首页产品电压互感器JDZ11-20-15

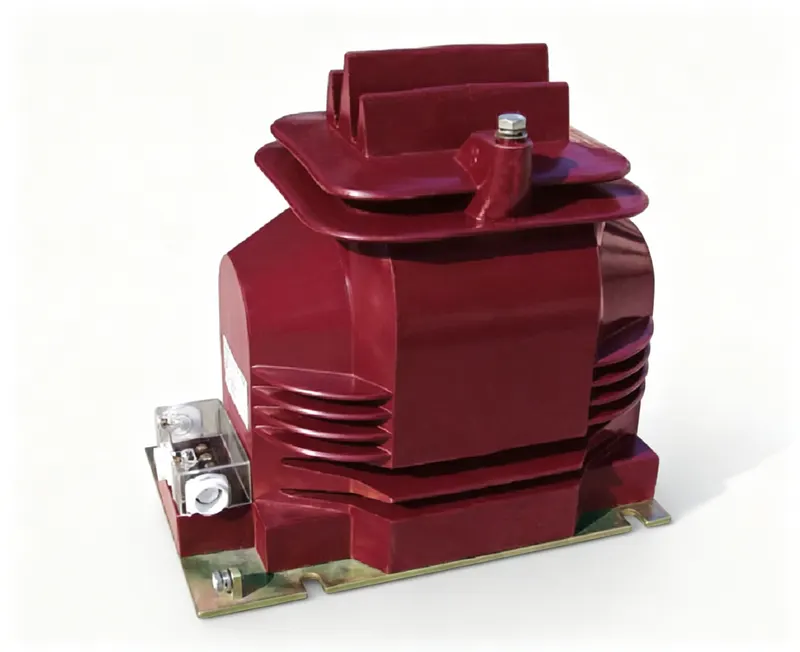

JDZ11-20-15 户内单相环氧树脂浇注式电压互感器
20kVJDZ11-20-15
绕组与原理拓扑内部接线示意图
Primary Winding:20kV
Secondary Winding:0.1kV (0.2,0.5,1.0)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZ11-20-15

JDZ11-20-15 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量50kg
工程数据

完整电气与机械规格

型号编号: JDZ11-20-15

电气参数

一次额定电压 (Un):20kV
二次绕组电压:0.1kV
计量与保护准确级:0.2,0.5,1.0
额定输出负荷:50VA / 100VA / 150VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):24/65/125kV,18/55/105kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户内20kV环氧树脂绝缘电压互感器,适用于环网柜中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZ11-20-15工厂铭牌标识
一次电压20kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2,0.5,1.0准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷50VA / 100VA / 150VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)24/65/125kV,18/55/105kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜(RMU)应用
  • 20kV电力系统电压测量
  • 需要0.2至1.0准确级的计量和保护方案
  • 优先选择无油绝缘的干式安装

不建议用于

  • 户外变电站(不防风雨)
  • 气体绝缘开关设备(GIS)应用
  • 直流系统(仅交流)
  • 海拔超过1000m的高海拔安装(需降容)

拓扑与接线

对于电压互感器(PT):按IEC 61869-3将一次侧连接到线路和中性线。二次端子为1a/1n。带电时切勿短路PT的二次侧——危险过电流。二次绕组单点接地。确保一次侧有适当的熔断器保护。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该电压互感器的绝缘水平是多少?

答: 绝缘水平为24/65/125kV和18/55/105kV。这意味着对于24kV系统:工频耐受65kV,雷电冲击耐受125kV峰值;对于18kV系统:工频耐受55kV,雷电冲击耐受105kV峰值。

问: 可提供哪些准确级?

答: 可提供0.2、0.5和1.0准确级,适用于计量和保护应用。

问: 该互感器可以在户外使用吗?

答: 不可以,由于环氧树脂浇注和户内结构,仅设计用于户内使用。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZ11-20-15
9 列 · 5 行

JDZ11-20、15 JDZX11-20、15 型电压互感器 技术参数

型号额定电压比 (kV)准确级组合0.20.51.03P/6P二次热极限输出 (VA)重量 (kg)
JDZ11-20 JDZ11-1520/0.1 15/0.10.2 0.5 1.050100150/60050
JDZF11-20 JDZF11-1520/0.1/0.1 15/0.1/0.10.2/0.5203060/2×30050
JDZJ11-20 JDZJ11-1520/0.1/0.22 15/0.1/0.220.2 0.53060100/电源最大输出400VA50
JDZX11-20 JDZX11-1520/√3/0.1/√3/0.1/√3 15/√3/0.1/√3/0.1/√30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)4010020010040050
JDZXF11-20 JDZXF11-1520/√3/0.1/√3/0.1/√3/0.1/√3 15/√3/0.1/√3/0.1/√3/0.1/√30.2/0.5/6P(3P)2030/1002×20050
工程图纸

规格与外形图纸

JDZ11-20-15 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZ11-20-15

JDZ11-20-15 为户内单相环氧树脂浇注电压互感器,一次额定电压 20 kV,二次电压 0.1 kV,用于将系统电压降下以供计量与保护继电器使用。其干式环氧树脂浇注体对绕组组件起绝缘作用,每台产品出厂前均按惯例进行变比、极性与绝缘完整性试验,合格后方可发运。

准确级可选 0.2、0.5 和 1.0,对应额定负荷分别为 50 VA、100 VA 和 150 VA;绝缘水平依配置不同标称为 24/65/125 kV 或 18/55/105 kV,频率为 50 Hz 或 60 Hz。本产品为计量级产品,而非保护铁芯设计,因此适用于电能计费与指示回路;如需配置一次熔断器,须另行明确方案。用于贸易结算计量的合规性书面报告与校准证书可按需提供。

典型户内应用场景包括风电、光伏及储能升压变电站。带电时严禁将二次侧短路;二次侧应有一点接地,并遵照铭牌端子图接线。OEM 品牌标识与随机资料包可按需提供。本产品重量为 50 kg。

同系列其他型号

同一产品族、不同规格参数 —— 选型前可横向对比。

JDZ11-10-6A 户内单相环氧树脂浇注式电压互感器
10kV
电压互感器(VT / PT)50Hz or 60Hz

JDZ11-10-6A

户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

准确级0.2,0.5,1.0 /0.2/0.5
绝缘类型干式环氧树脂浇注
额定负荷20VA / 40VA / 60VA
查看规格
JDZ11-10-6B 室内单相环氧树脂浇注电压互感器
10kV
电压互感器(VT / PT)50Hz or 60Hz

JDZ11-10-6B

室内单相环氧树脂浇注电压互感器

JDZ11-10-6B 室内单相环氧树脂浇注电压互感器设计用于电力系统中的计量和保护。关键额定值:一次电压 10kV,二次电压 0.1kV,准确级 0.2,0.5,1.0 /0.2/0.5,额定输出 30VA / 80VA / 150VA。设计:绝缘水平 12/42/75kV,7.2/32/60kV,干式环氧树脂,50Hz 或 60Hz 运行。

准确级0.2,0.5,1.0 /0.2/0.5
绝缘类型干式环氧树脂浇注
额定负荷30VA / 80VA / 150VA
查看规格
JDZ18-6DR 室内单相环氧树脂浇注电压互感器
6kV
电压互感器(VT / PT)50/60Hz

JDZ18-6DR

室内单相环氧树脂浇注电压互感器

JDZ18-6DR 是用于 6kV 系统的室内单相环氧树脂浇注电压互感器,额定电压比为 6/0.1/0.22kV,绝缘水平为 7.2/32/60kV。准确级额定输出为 50VA(0.2 级)、100VA(0.5 级)和 150VA(1.0 级),最大输出为 1600VA;产品重量 70kg,工作频率 50/60Hz,环境温度 -5°C 至 +40°C。设计和测试遵循 GB/T 20840.1/3 和 IEC 61869-1/3。

准确级0.2/0.5/1.0
绝缘类型干式环氧树脂浇注
额定负荷50VA(0.2), 100VA(0.5), 150VA(1.0)
合规标准GB/T 20840.1/3
查看规格
