首页产品电压互感器JDZ16-10-6W2

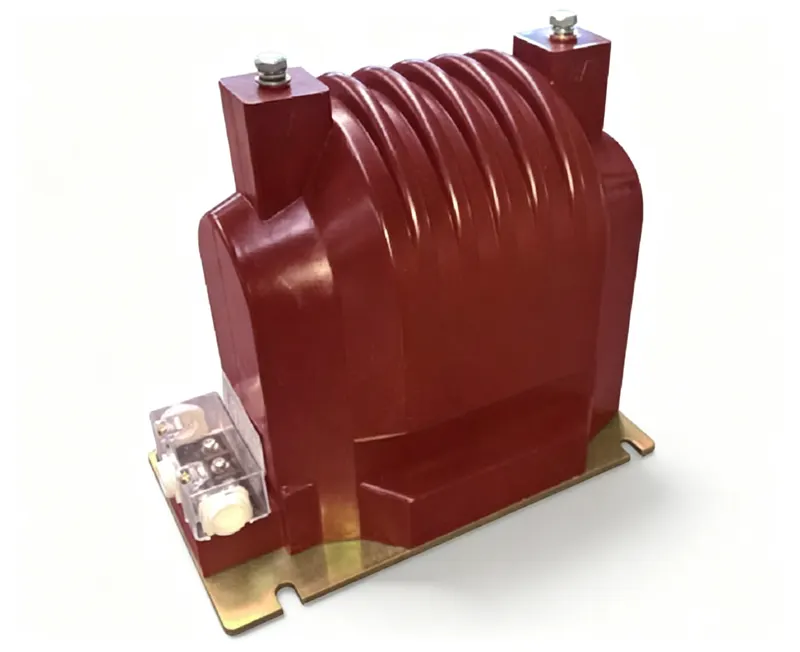

JDZ16-10-6W2 户内单相环氧树脂浇注式电压互感器
10kVJDZ16-10-6W2
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2,0.5)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZ16-10-6W2

JDZ16-10-6W2 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量65kg
工程数据

完整电气与机械规格

型号编号: JDZ16-10-6W2

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2,0.5
额定输出负荷:80VA / 150VA / 250VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内单相电压互感器,环氧树脂绝缘,适用于环网柜应用中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZ16-10-6W2工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2,0.5准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷80VA / 150VA / 250VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 10kV户内开关设备和环网柜
  • 需要0.2级或0.5级准确级的计量和保护应用
  • 采用干式绝缘的户内安装
  • 50Hz或60Hz电力系统

不建议用于

  • 户外安装
  • 超过12kV的系统(设备最高电压)
  • 超过75kV峰值的强冲击环境
  • 需要高于250VA额定输出的应用

拓扑与接线

对于电压互感器(PT):一次侧连接线路和中性点。二次侧端子为1a和1n。PT带电时切勿短路二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该PT的绝缘水平是多少?

答: 绝缘水平为12/42/75kV,即设备最高电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。

问: 该PT能否用于户外?

答: 不可以,由于其环氧树脂浇注结构,仅设计用于户内使用。

问: 可提供哪些准确级?

答: 可提供0.2级和0.5级准确级,适用于计量和保护。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZ16-10-6W2
9 列 · 10 行

JDZX16-10、6W、JDZX16-10、6W2、JDZX16-10、6WG、JDZX16-10、6W2G 型电压互感器 技术参数

型号额定电压比 (kV)准确级组合0.20.513P二次热极限输出 (VA)重量 (kg)
JDZX16-10W JDZX16-6W10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√30.2/3P 0.5/3P3010018010080038
JDZX16-10W JDZX16-6W10/√3/0.1/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3/0.1/√30.2/0.2/3P 0.2/0.5/3P2020/1002×40038
JDZX16-10W JDZX16-6W10/0.1 6/0.10.2 0.540100200/80038
JDZF16-10W JDZF16-610/0.1/0.1 6/0.1/0.10.2/0.5 0.2/0.52540//2×40038
JDZU16-10W10/0.1/0.22 6/0.1/0.220.2 0.53060100/电源最大输出60038
JDZX16-10W2G JDZX16-6W2G10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√30.2/3P 0.5/3P80150250100120065
JDZX16-10W2G JDZX16-6W2G10/√3/0.1/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3/0.1/√30.2/0.2/3P 0.2/0.5/3P4050/1002×60065
JDZ16-10W2 JDZ16-6W210/0.1 6/0.10.2 0.580150250/150065
JDZF16-10W2 JDZF16-6W210/0.1/0.1 6/0.1/0.10.2/0.54050//2×80065
JDZU16-10W2 JDZU16-6W210/0.1/0.22 6/0.1/0.220.2 0.550100200/电源最大输出150065
工程图纸

规格与外形图纸

JDZ16-10-6W2 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZ16-10-6W2

JDZ16-10-6W2 是一款户内单相环氧树脂浇注电压互感器,一次额定电压 10 kV,二次额定电压 0.1 kV,用于在 50 Hz 或 60 Hz 系统中将中压降压,以供计量和保护使用。其干式环氧树脂浇注结构提供固体绝缘,绕组被封装其中,形成适用于户内运行的无气隙介质。

可提供 0.2 级和 0.5 级准确级,额定负荷为 80 VA、150 VA 和 250 VA,绝缘水平标称为 12/42/75 kV 和 7.2/32/60 kV。本机重量为 65 kg。由于它是电压互感器,带电时二次侧绝不可短路;二次侧应一点接地,并遵循铭牌端子图。型式试验和例行试验报告可按需提供。

典型部署位置为中压开关柜和环网柜内,为计量和保护继电器供电。对于 OEM 或贴牌供货,可讨论变比和准确级变体,每台产品均附有例行试验文件包。不支持直流或非标准频率运行。请索取正式数据表以获取此处未列出的尺寸和其他数据。
