首页产品电压互感器JDZW3-35R1
JDZW3-35R1 户外单相环氧树脂浇注式电压互感器 35kV 带1个熔断器
35kVJDZW3-35R1
绕组与原理拓扑内部接线示意图
Primary Winding:35kV
Secondary Winding: (0.2/0.5/1.0)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZW3-35R1

JDZW3-35R1 户外单相环氧树脂浇注式电压互感器 35kV 带1个熔断器

户外单相环氧树脂浇注式电压互感器,带1个一次侧熔断器,额定电压35kV,用于配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。环氧树脂结构,耐候性好,抗紫外线,适用于户外安装。准确级:0.2、0.5、1.0。变比和规格可定制。

核心工程优势

  • 户外环氧树脂电压互感器,带1个熔断器
  • 35kV
  • IEC标准
  • 抗紫外线
  • 双柱
  • 可定制
工程数据

完整电气与机械规格

型号编号: JDZW3-35R1

电气参数

一次额定电压 (Un):35kV
计量与保护准确级:0.2/0.5/1.0
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
标准符合性:IEC 61869 / GB/T 20840
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户外单相环氧树脂电压互感器,用于35kV系统,内置一次侧熔断器,适用于电能计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)IEC 61869 / GB/T 20840
型号代码JDZW3-35R1工厂铭牌标识
一次电压35kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级0.2/0.5/1.0准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)[On Request]工频与雷电冲击耐受
标准IEC 61869 / GB/T 20840按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户外35kV配电系统
  • 变电站中的电压测量和保护
  • 准确级0.2的电能计量
  • 需要抗紫外线户外绝缘的应用
  • 50/60Hz频率系统

不建议用于

  • 室内安装(仅户外设计)
  • 电流测量(此为电压互感器)
  • 高于35kV的系统(如66kV、110kV)
  • 气体绝缘开关设备(GIS)应用
  • 高海拔或重污染环境(未经降额)

拓扑与接线

对于电压互感器(PT):按IEC 61869将一次侧连接到线路和中性线。二次侧端子为1a/1n;确保极性正确。带电时切勿短路PT的二次侧——会导致危险的过电流。将二次绕组在一点(1n)接地以确保安全。更换熔断器时遵循当地法规。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: IEC 61869 / GB/T 20840

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 一次侧电压为35kV,但绝缘水平(如40.5/95/200kV)未指定;请参考数据表或联系我们。

问: 该互感器可以室内使用吗?

答: 不可以,它专为户外安装设计,采用抗紫外线环氧树脂;室内使用可能不是最佳选择。

问: 有哪些准确级可供选择?

答: 可提供0.2、0.5和1.0准确级,适用于计量和保护。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZW3-35R1
9 列 · 4 行

JDZW3-35 系列电压互感器技术参数

型号额定电压比 (kV)准确级组合额定输出 (VA) 0.2额定输出 (VA) 0.5额定输出 (VA) 1.0额定输出 (VA) 3P二次热极限输出 (VA)重量 (kg)
JDZW3-35 JDZW3-35R1 JDZW3-35R235/0.10.2 0.5 1.050100200/1000105
JDZW3-35 JDZW3-35R1 JDZW3-35R235/0.1/0.10.2/0.53040//2x500105
JDZWX3-35G JDZWX3-35GR1 JDZWX3-35GR235/√3/0.1/√3/0.1/30.2/3P(6P) 0.5/3P(6P)3060/100600105
JDZXFW3-35G JDZXFW3-35GR1 JDZXFW3-35GR235/√3/0.1/√3/0.1/√3/0.1/30.2/0.2/3P(6P) 0.2/0.5/3P(6P)1520/1002x300105
工程图纸

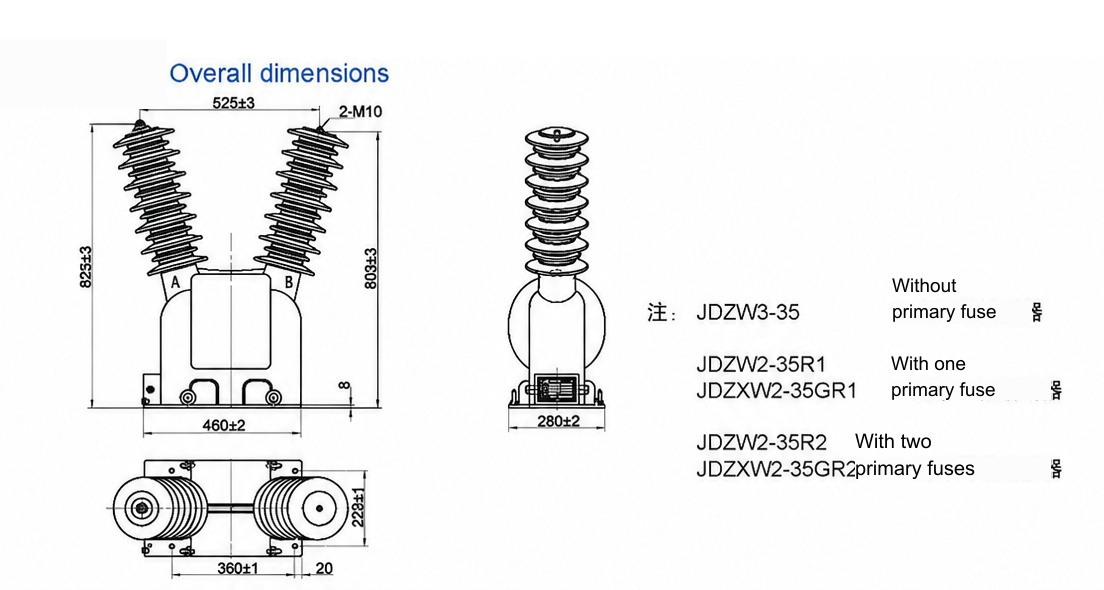

规格与外形图纸

JDZW3-35R1 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZW3-35R1

JDZW3-35R1 是一款户外单相环氧树脂浇注电压互感器,额定电压为 35kV,用于将一次系统电压降至可测量的二次电压水平,供中压配电网络中的计量与保护使用。

其干式环氧树脂本体采用户外型浇注并具备抗紫外线防护,为双柱式结构,且本体集成一只熔断器。可提供 0.2、0.5 和 1.0 准确级,适用频率为 50/60Hz。爬电距离、雷电冲击耐受及以 VA 表示的额定输出在此未予说明,应以铭牌或官方数据表为准,相关数据可按需提供。

典型应用为冶金、矿山、水泥和化工等重工业领域的配电场合,其户外环氧树脂本体适用于露天开关站。安装时应按铭牌端子图接线,二次侧应一点接地,且带电时严禁将二次侧短路。选型不宜过度:在 1.0 准确级即可满足要求时选用 0.2 准确级会造成预算浪费。可按需提供定制变比与准确级组合,以及型式试验和例行试验的试验文件与样品支持。
