首页产品电压互感器JDZ18-10R

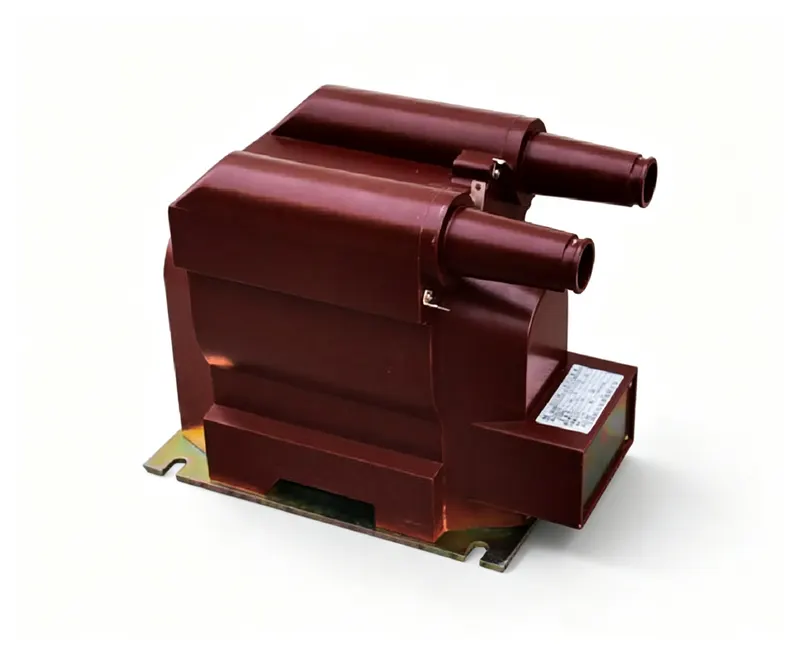

JDZ18-10R 户内单相环氧树脂浇注式电压互感器
10 kVJDZ18-10R
绕组与原理拓扑内部接线示意图
Primary Winding:10 kV
Secondary Winding:0.1 kV ()
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZ18-10R

JDZ18-10R 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平12/42/75kV,额定电压比10/0.1kV,额定频率50/60Hz;准确级额定输出:30VA(0.2),60VA(0.5),100VA(1.0);二次绕组极限热输出600VA;产品重量:31kg;环境温度-5℃~+40℃。

核心工程优势

  • 10kV户内环氧浇注式电压互感器
  • 多准确级
  • 高二次热输出容量
工程数据

完整电气与机械规格

型号编号: JDZ18-10R

电气参数

一次额定电压 (Un):10 kV
二次绕组电压:0.1 kV
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV
环境等级:Ambient: -5℃~+40℃
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZ18-10R是一款24kV户内单相环氧树脂电压互感器,用于中压开关设备中的精确电压测量和保护。适用于50/60Hz系统,具有高热输出容量。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZ18-10R工厂铭牌标识
一次电压10 kV额定电压试验 (IEC 61869-1/3)
二次电压0.1 kV额定频率下的变比校验
准确级[On Request]准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境Ambient: -5℃~+40℃按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜
  • 24kV系统中的电压测量和保护
  • 0.2级准确度的计量
  • 需要高二次热输出(600VA)的应用

不建议用于

  • 户外安装
  • 电流测量应用
  • 24kV以上系统
  • 直流系统

拓扑与接线

对于电压互感器:按IEC 61869-3将一次侧连接到线路和中性点。二次端子为1a/1n。切勿在带电时短路电压互感器的二次侧——会导致危险的过电流。二次绕组应单点接地。绝缘水平:24kV系统;工频耐受电压65kV;雷电冲击耐受电压125kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 准确级和输出是多少?

答: 准确级:0.2级对应30VA,0.5级对应60VA,1.0级对应100VA。

问: 可以户外使用吗?

答: 不可以,它仅设计用于户内。

问: 它符合哪些标准?

答: 它符合GB/T20840.1/3和IEC61869-1/3标准。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZ18-10R
8 列 · 4 行

JDZ18-10、6R 型电压互感器

型号额定电压比 (kV)准确级组合准确级及其额定输出(VA) COSΦ=0.8 0.2准确级及其额定输出(VA) COSΦ=0.8 0.5准确级及其额定输出(VA) COSΦ=0.8 1.0二次热极限输出 (VA)重量 (kg)
JDZ18-10R10/0.10.2306010060031
JDZ18-6R6/0.10.5306010060031
JDZU18-10R10/0.1/0.220.2204060电源最大输出 500VA31
JDZU18-6R6/0.1/0.220.5204060电源最大输出 500VA31
工程图纸

规格与外形图纸

JDZ18-10R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZ18-10R

这是一款10 kV户内单相电压互感器,将10 kV降至0.1 kV,用于中压系统的计量与监测。其干式环氧树脂浇注绝缘的额定绝缘水平为12/42/75 kV,将绕组整体封装,形成体积紧凑、免维护的单元,适用于空间受限的户内开关柜。

每台产品在出厂前均经过例行试验,变比与极性检查是工厂质量控制的一部分,用以支撑所标称的0.2准确级。在50/60 Hz下,0.2级时输出30 VA,0.5级时输出60 VA,1.0级时输出100 VA,二次热极限输出为600 VA。产品重31 kg,为单绕组计量型设计;若需要计量加保护或剩余电压绕组,则应另行选用多绕组产品。产品符合IEEE C57.13,试验证书与图纸可按需提供。

本产品用于安装在中压开关柜和环网柜内部,不适用于户外环境。请遵照铭牌端子接线图接线,二次侧应一点接地,带电时严禁将二次侧短路。出口包装与售后支持在报价时安排。
