首页产品电压互感器JDZ18-15R
JDZ18-15R 户内单相环氧树脂浇注式电压互感器
15kVJDZ18-15R
绕组与原理拓扑内部接线示意图
Primary Winding:15kV
Secondary Winding: (0.2 / 0.5)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZ18-15R

JDZ18-15R 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平18/55/105kV,额定频率50/60Hz;产品重量:65kg;环境运行温度-5℃~+40℃,多种准确级可选。

核心工程优势

  • 15kV户内单相环氧浇注式电压互感器,多准确级
工程数据

完整电气与机械规格

型号编号: JDZ18-15R

电气参数

一次额定电压 (Un):15kV
计量与保护准确级:0.2 / 0.5
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):18/55/105kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内单相电压互感器,适用于中压开关设备中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZ18-15R工厂铭牌标识
一次电压15kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级0.2 / 0.5准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)18/55/105kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜
  • 电能计量(0.2/0.5级)
  • 保护和控制回路
  • 10kV电力系统

不建议用于

  • 户外安装
  • 直流系统
  • 高压输电(15kV以上)
  • 电流测量

拓扑与接线

对于电压互感器:一次侧按IEC 61869-3连接至线路和中性点。二次端子:1a/1n。电压互感器带电时严禁短路二次侧——会导致危险的过电流。二次绕组应单点接地。绝缘水平:12kV系统;工频耐受电压42kV;雷电冲击耐受电压75kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 准确级是多少?

答: 0.2 / 0.5,适用于计量和保护。

问: 能否用于户外?

答: 不可以,仅限户内使用。

问: 符合哪些标准?

答: GB/T20840.1/3和IEC61869-1/3。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZ18-15R
9 列 · 4 行

JDZ18-20、15R / JDZX18-20、15R 型电压互感器技术参数

型号额定电压比 (kV)准确级组合准确级及其额定输出(VA) 0.2准确级及其额定输出(VA) 0.5准确级及其额定输出(VA) 1.0准确级及其额定输出(VA) 6P二次热极限输出 (VA)重量 (kg)
JDZ18-20R / JDZ18-15R20/0.1 / 15/0.10.2 / 0.5 / 1.040100200/60065
JDZU18-20R / JDZU18-15R20/0.1/0.22 / 15/0.1/0.220.2 / 0.5 / 1.03060100/电源最大输出500VA65
JDZX18-20R / JDZX18-15R20/√3/0.1/√3/0.1/3 / 15/√3/0.1/√3/0.1/30.2/6P(3P) / 0.5/6P(3P) / 1.0/6P(3P)306010010040055
JDZXF18-20R / JDZXF18-15R20/√3/0.1/√3/0.1/3 / 15/√3/0.1/√3/0.1/30.2/0.5/6P(3P)1515/1002×20055

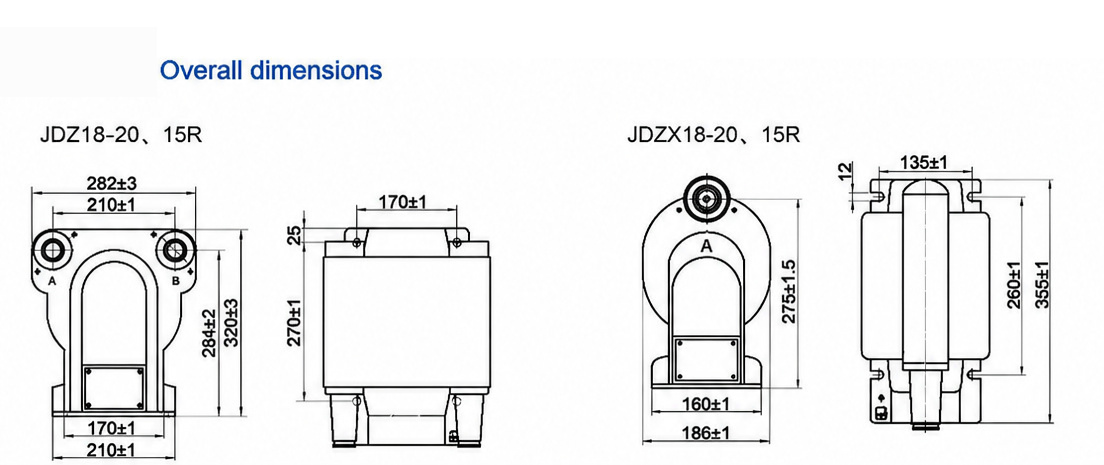

工程图纸

规格与外形图纸

JDZ18-15R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZ18-15R

在KYN28开关柜和环网柜的柜体中,这款户内单相电压互感器是用于测量母线电压并为保护与计量回路提供信号的15 kV设备。其干式环氧树脂本体采用真空浇注或自动压力凝胶工艺生产,形成坚固、无气隙的绝缘系统,且无油需处理。

JDZ18-15R额定电压为15 kV,绝缘水平为18/55/105 kV,工作频率为50/60 Hz。可提供0.2级和0.5级准确级,额定输出与热额定值标注于铭牌及官方数据表中。计量用途可选单绕组单元;若需计量加保护或剩余电压绕组,订购前请对照数据表确认绕组配置。产品符合IEC 61869系列标准,例行试验和型式试验报告可按需提供。

本产品仅适用于户内安装,不得用于户外露天场所。二次侧应单点接地,带电时严禁短路;送电前,请核对所接负荷的VA值是否与额定输出相符。变比与准确级选项、试验文件包及交货周期均在报价时确认。
