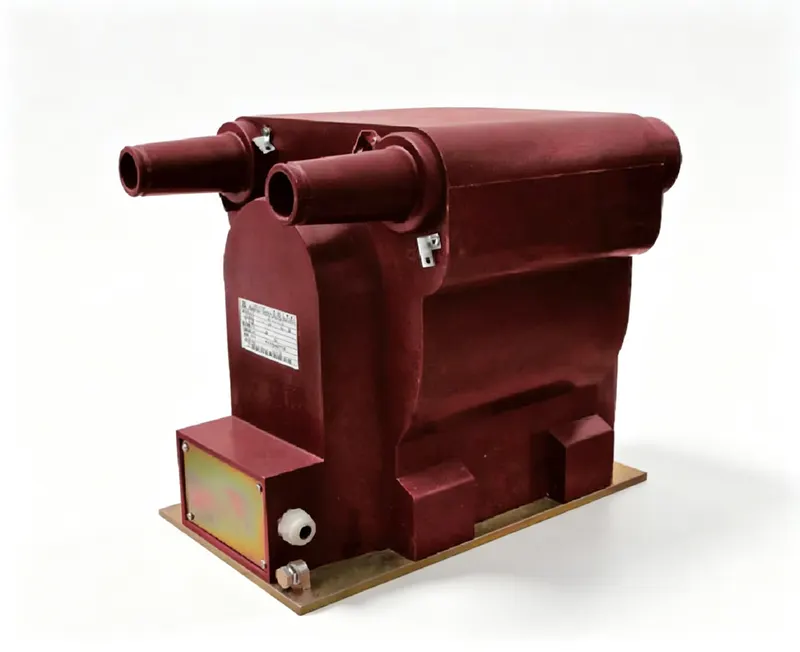

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平18/55/105kV,额定频率50/60Hz;产品重量:65kg;环境运行温度-5℃~+40℃,多种准确级可选。
用于10kV系统的户内单相电压互感器,适用于中压开关设备中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZ18-15R | 工厂铭牌标识 |
| 一次电压 | 15kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | 0.2 / 0.5 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 18/55/105kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器:一次侧按IEC 61869-3连接至线路和中性点。二次端子:1a/1n。电压互感器带电时严禁短路二次侧——会导致危险的过电流。二次绕组应单点接地。绝缘水平:12kV系统;工频耐受电压42kV;雷电冲击耐受电压75kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 准确级是多少?
答: 0.2 / 0.5,适用于计量和保护。
问: 能否用于户外?
答: 不可以,仅限户内使用。
问: 符合哪些标准?
答: GB/T20840.1/3和IEC61869-1/3。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 准确级及其额定输出(VA) 0.2 | 准确级及其额定输出(VA) 0.5 | 准确级及其额定输出(VA) 1.0 | 准确级及其额定输出(VA) 6P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ18-20R / JDZ18-15R | 20/0.1 / 15/0.1 | 0.2 / 0.5 / 1.0 | 40 | 100 | 200 | / | 600 | 65 |
| JDZU18-20R / JDZU18-15R | 20/0.1/0.22 / 15/0.1/0.22 | 0.2 / 0.5 / 1.0 | 30 | 60 | 100 | / | 电源最大输出500VA | 65 |
| JDZX18-20R / JDZX18-15R | 20/√3/0.1/√3/0.1/3 / 15/√3/0.1/√3/0.1/3 | 0.2/6P(3P) / 0.5/6P(3P) / 1.0/6P(3P) | 30 | 60 | 100 | 100 | 400 | 55 |
| JDZXF18-20R / JDZXF18-15R | 20/√3/0.1/√3/0.1/3 / 15/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 15 | 15 | / | 100 | 2×200 | 55 |
JDZ18-15R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
在KYN28开关柜和环网柜的柜体中,这款户内单相电压互感器是用于测量母线电压并为保护与计量回路提供信号的15 kV设备。其干式环氧树脂本体采用真空浇注或自动压力凝胶工艺生产,形成坚固、无气隙的绝缘系统,且无油需处理。
JDZ18-15R额定电压为15 kV,绝缘水平为18/55/105 kV,工作频率为50/60 Hz。可提供0.2级和0.5级准确级,额定输出与热额定值标注于铭牌及官方数据表中。计量用途可选单绕组单元;若需计量加保护或剩余电压绕组,订购前请对照数据表确认绕组配置。产品符合IEC 61869系列标准,例行试验和型式试验报告可按需提供。
本产品仅适用于户内安装,不得用于户外露天场所。二次侧应单点接地,带电时严禁短路;送电前,请核对所接负荷的VA值是否与额定输出相符。变比与准确级选项、试验文件包及交货周期均在报价时确认。
