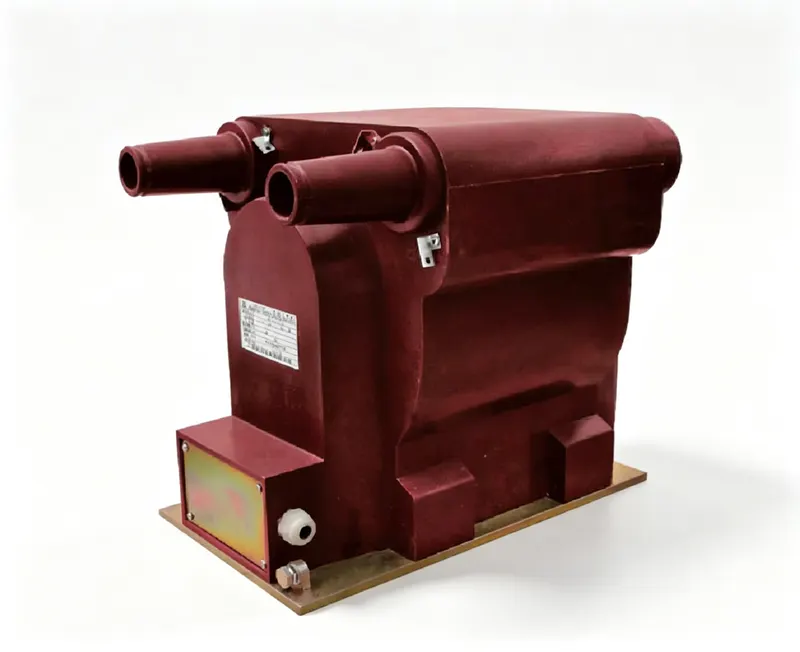

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平24/65/125kV,额定频率50/60Hz;产品重量:65kg;环境运行温度-5℃~+40℃,可选多种准确级。
户内单相环氧树脂电压互感器,适用于6kV系统,用于中压开关柜的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZ18-20R | 工厂铭牌标识 |
| 一次电压 | 20kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | 0.2 / 0.5 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 24/65/125kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于PT:一次侧连接线路和中性点;二次端子1a/1n。PT带电时严禁短路二次侧——危险过电流。二次绕组需一点接地。遵循IEC 61869-1/3端子标识。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该PT的绝缘水平是多少?
答: 绝缘水平为7.2/32/60kV,即系统电压7.2kV,工频耐受电压32kV,雷电冲击耐受电压60kV。
问: 能否用于户外?
答: 不可以,由于环氧树脂浇注和户内结构,仅设计用于户内。
问: 有哪些准确级可选?
答: 可提供0.2和0.5准确级,用于计量和保护。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 准确级及其额定输出(VA) 0.2 | 准确级及其额定输出(VA) 0.5 | 准确级及其额定输出(VA) 1.0 | 准确级及其额定输出(VA) 6P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ18-20R JDZ18-15R | 20/0.1 15/0.1 | 0.2 0.5 1.0 | 40 | 100 | 200 | / | 600 | 65 |
| JDZU18-20R JDZU18-15R | 20/0.1/0.22 15/0.1/0.22 | 0.2 0.5 1.0 | 30 | 60 | 100 | / | 电源最大输出500VA | 65 |
| JDZX18-20R JDZX18-15R | 20/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 30 | 60 | 100 | 100 | 400 | 55 |
| JDZXF18-20R JDZXF18-15R | 20/√3/0.1/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 15 | 15 | / | 100 | 2×200 | 55 |
JDZ18-20R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZ18-20R 是一款用于 20kV 系统的户内单相环氧树脂浇注电压互感器,将一次电压降至 0.1kV 二次电压,供计量和保护使用。其设计和试验遵循 IEC 61869、GB/T 20840 和 IEEE C57.13 框架,出厂常规检查包括变比和极性验证,合格后方可发货。
干式环氧树脂本体无需油即可绝缘绕组,该单元额定绝缘水平为 24/65/125kV,工作频率为 50/60Hz。可提供准确级 0.2 和 0.5,额定输出分别为 40VA 和 100VA,二次热极限输出为 600VA;重量为 65kg。该户内专用单元适用于中压开关柜和环网柜,户外设计则不适用。
一次连接遵循 H1/H2 标记,二次侧单点接地;二次侧带电时严禁短路。本产品不适用于直流或非标准频率工况,具体参数可按需提供,请查阅铭牌或官方数据表。定制变比和准确级、型式试验报告及样品支持可按需提供。
