首页产品电压互感器JDZ18-6R
JDZ18-6R 户内单相环氧树脂浇注式电压互感器
6 kVJDZ18-6R
绕组与原理拓扑内部接线示意图
Primary Winding:6 kV
Secondary Winding:0.1 kV ()
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZ18-6R

JDZ18-6R 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平7.2/32/60kV,额定电压比6/0.1kV,额定频率50/60Hz;准确级额定输出:30VA(0.2),60VA(0.5),100VA(1.0);二次绕组极限热输出600VA;产品重量:31kg;环境运行温度-5℃~+40℃。

核心工程优势

  • 6kV户内环氧浇注式电压互感器
  • 多种准确级可选
  • 二次热性能稳定
工程数据

完整电气与机械规格

型号编号: JDZ18-6R

电气参数

一次额定电压 (Un):6 kV
二次绕组电压:0.1 kV
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZ18-6R是一款6kV户内环氧树脂电压互感器(PT),用于中压开关柜中精确的电压测量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZ18-6R工厂铭牌标识
一次电压6 kV额定电压试验 (IEC 61869-1/3)
二次电压0.1 kV额定频率下的变比校验
准确级[On Request]准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜
  • 6kV系统中的电压测量和保护
  • 0.2级准确度的电能计量
  • 需要干式绝缘(环氧树脂)的应用
  • 50/60Hz电力系统

不建议用于

  • 户外安装(不防风雨)
  • 电流测量(它是PT,不是CT)
  • 高于7.2kV的系统(绝缘水平限制)
  • 高于+40°C的环境温度
  • 直接连接超高压输电线路

拓扑与接线

对于电压互感器(PT):按铭牌将一次侧连接到线路和中性点。二次端子为1a/1n。PT带电时切勿短路二次侧——会导致危险的过电流。将二次绕组在一点(1n)接地以确保安全。遵循IEC 61869-1/3和GB/T20840.1/3。确保并联操作时极性正确。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: JDZ18-6R的绝缘水平是多少?

答: 额定绝缘水平为7.2/32/60kV,即系统电压7.2kV,工频耐受电压32kV,雷电冲击耐受电压60kV。

问: 有哪些准确级选项?

答: 可用的准确级:0.2(30VA)、0.5(60VA)和1.0(100VA)额定输出。

问: 该互感器是否适合户外使用?

答: 不可以,它仅设计用于户内,采用环氧树脂浇注绝缘。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZ18-6R
8 列 · 4 行

JDZ18-10、6R 型电压互感器

型号额定电压比 (kV)准确级组合准确级及其额定输出(VA) COSΦ=0.8 0.2准确级及其额定输出(VA) COSΦ=0.8 0.5准确级及其额定输出(VA) COSΦ=0.8 1.0二次热极限输出 (VA)重量 (kg)
JDZ18-10R10/0.10.2306010060031
JDZ18-6R6/0.10.5306010060031
JDZU18-10R10/0.1/0.220.2204060电源最大输出 500VA31
JDZU18-6R6/0.1/0.220.5204060电源最大输出 500VA31

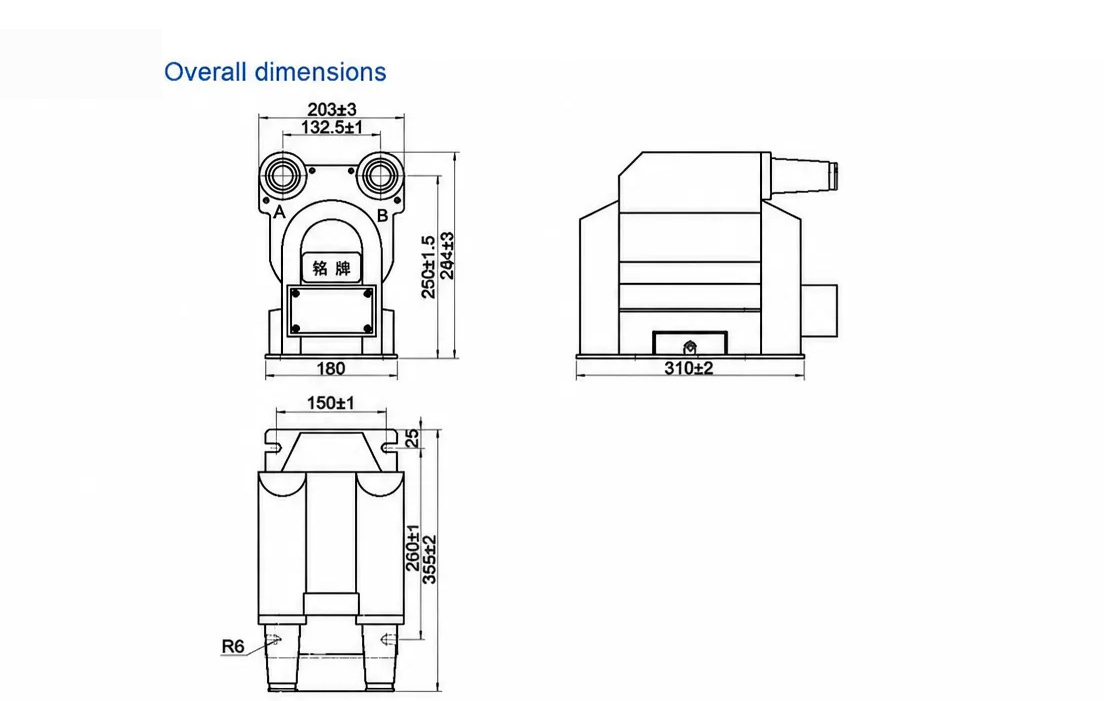

工程图纸

规格与外形图纸

JDZ18-6R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZ18-6R

JDZ18-6R 为户内单相环氧树脂浇注电压互感器,一次额定电压 6 kV,二次额定电压 0.1 kV,用于将高电压降至可测量水平,供 50/60 Hz 系统计量与保护使用。其设计遵循 IEC 61869 系列,并以 GB/T 20840 和 IEEE C57.13 作为参考框架。

一次绝缘采用干式环氧树脂浇注,额定绝缘水平为 7.2/32/60 kV,涵盖雷电冲击和工频耐受。准确级为 0.5,在 COSΦ=0.8 时提供 30 VA、60 VA 和 100 VA 的额定输出,二次热极限输出为 600 VA,可在持续负载下保持稳定的热性能。

该户内设备适用于轨道交通、数据中心、医院和水务基础设施中的开关柜和配电柜。二次侧应单点接地,带电时严禁短路。投运前应核对极性和变比。对于非正弦负载,需降额使用;具体谐波限值可按需提供。变比与准确级定制、试验文件包及交付条款均可按需提供。
