首页产品电压互感器JDZ9-35A

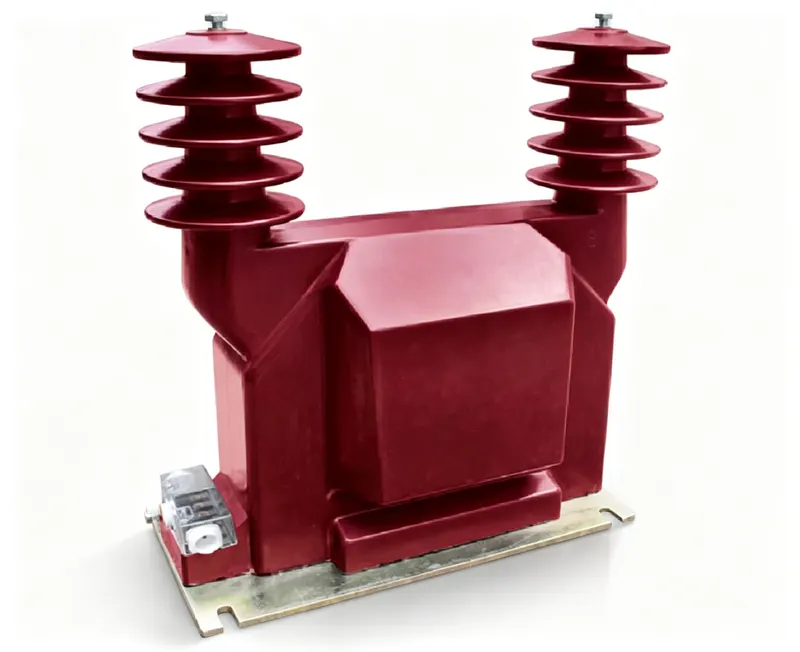

JDZ9-35A 户内单相环氧树脂浇注式电压互感器
35kVJDZ9-35A
绕组与原理拓扑内部接线示意图
Primary Winding:35kV
Secondary Winding:0.1kV (0.2,0.5,1.0)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZ9-35A

JDZ9-35A 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量76kg
工程数据

完整电气与机械规格

型号编号: JDZ9-35A

电气参数

一次额定电压 (Un):35kV
二次绕组电压:0.1kV
计量与保护准确级:0.2,0.5,1.0
额定输出负荷:50VA / 120VA / 250VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):40.5/95/200kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于35kV系统的户内单相电压互感器,适用于环网柜应用中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZ9-35A工厂铭牌标识
一次电压35kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2,0.5,1.0准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷50VA / 120VA / 250VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)40.5/95/200kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内开关设备和环网柜
  • 35kV系统中的电压测量和保护
  • 需要0.2、0.5或1.0准确级的计量应用
  • 优先选择无油绝缘的干式安装

不建议用于

  • 无附加外壳的户外安装
  • 高于40.5kV的高压系统
  • 电流测量应用
  • 未适配的气体绝缘开关设备(GIS)

拓扑与接线

对于电压互感器(PT):一次侧连接线路和中性点。二次端子为1a(相)和1n(中性)。确保二次侧单点接地。PT带电时切勿短路二次侧——危险过电流。遵循IEC 61869-3端子标记。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该PT的绝缘水平是多少?

答: 它设计用于40.5kV系统,工频耐受电压为95kV,雷电冲击耐受电压为200kV峰值。

问: 该PT能否用于户外?

答: 不可以,它仅设计用于户内。

问: 可用的准确级有哪些?

答: 可提供0.2、0.5和1.0准确级。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZ9-35A
8 列 · 2 行

JDZ9-35A 型电压互感器技术参数

型号额定电压比 (kV)准确级组合额定输出(VA) 0.2额定输出(VA) 0.5额定输出(VA) 1.0二次热极限输出 (VA)重量 (kg)
JDZ9-35A35/0.10.2/0.5/1.05012025060076
JDZF9-35A35/0.1/0.10.2/0.52040602×30076

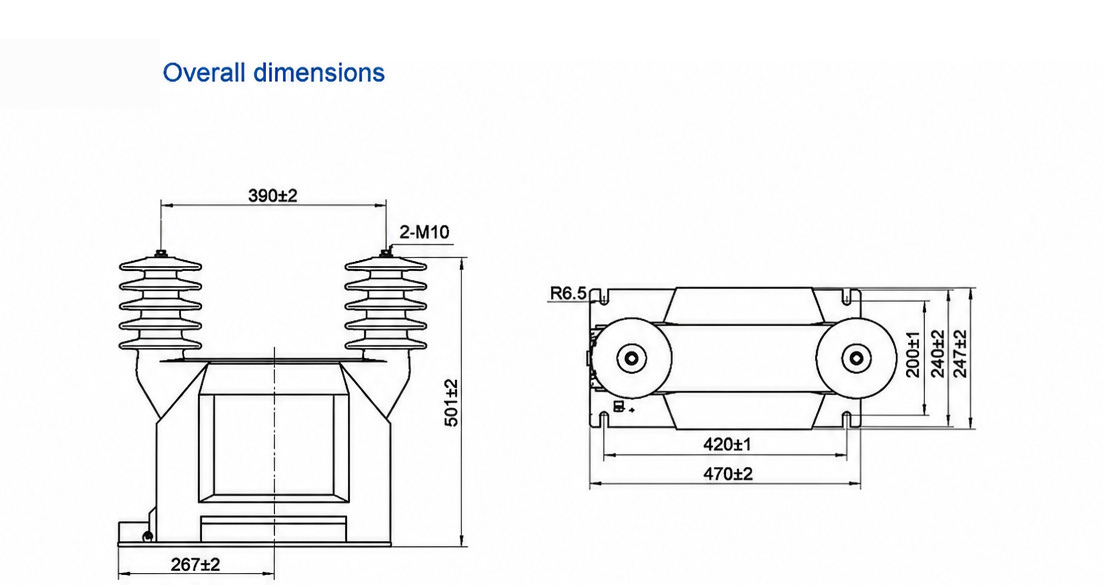

工程图纸

规格与外形图纸

JDZ9-35A 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZ9-35A

这是一款室内单相电压互感器,采用干式环氧树脂浇注绝缘本体,消除了充液设计中的油处理和泄漏隐患,适用于35kV开关柜安装。真空浇注固体绝缘与绕组结构详见官方数据表,整机重量为76kg。

JDZ9-35A的电压比为35/0.1kV,准确级为0.2、0.5和1.0,分别对应输出50VA、120VA和250VA,二次热极限输出为600VA。绝缘水平为40.5/95/200kV,支持50Hz和60Hz系统。标准备货规格覆盖常规计量与保护用途;非标准电压比或准确级组合可按需报价。用于贸易结算计量的校准证书可按需提供。

典型室内应用包括轨道交通变电站、数据中心、医院和水务设施。请按铭牌端子图安装,遵守安全净距,并将二次侧单点接地;带电时严禁短接二次侧。仅指定应用所需的准确级,因为未使用的精度只会增加成本而无收益。出口包装和售后支持可在询价时安排。
