首页产品电压互感器JDZ9-10-6A
JDZ9-10-6A 户内单相环氧树脂浇注式电压互感器
10kVJDZ9-10-6A
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2,0.5,1.0 /0.2/0.5)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZ9-10-6A

JDZ9-10-6A 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注式结构
  • 重量30kg
工程数据

完整电气与机械规格

型号编号: JDZ9-10-6A

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2,0.5,1.0 /0.2/0.5
额定输出负荷:20VA / 40VA / 60VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZ9-10-6A是一款用于10kV系统的户内单相环氧树脂电压互感器,适用于环网柜应用中的计量与保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZ9-10-6A工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2,0.5,1.0 /0.2/0.5准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷20VA / 40VA / 60VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜(RMU)应用
  • 10kV开关柜中的电压测量与保护
  • 准确级0.2、0.5或1.0的计量
  • 需要环氧树脂绝缘的干式安装

不建议用于

  • 户外变电站(不具备防风雨能力)
  • 电流测量(此为电压互感器)
  • 超过12kV的系统(设备最高电压)
  • 超过60VA的高负载应用

拓扑与接线

对于电压互感器(PT):一次侧连接线路和中性线;二次侧端子为1a/1n。PT带电时严禁短路二次侧——会导致危险过电流。二次绕组需单点接地。遵循IEC 61869-3端子标识规范。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: JDZ9-10-6A的绝缘水平是多少?

答: 绝缘水平为12kV系统;工频耐受电压42kV;雷电冲击耐受电压峰值75kV。也可提供7.2kV系统版本,工频耐受32kV,冲击耐受60kV。

问: 可提供哪些准确级?

答: 准确级为0.2、0.5和1.0,对应的额定负载分别为20VA、40VA和60VA。

问: 该互感器是否适用于户外?

答: 不可以,该产品仅设计用于户内,因其为环氧树脂浇注式,不具备户外防护能力。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZ9-10-6A
9 列 · 5 行

JDZ9-10、6A JDZX9-10、6AG 型电压互感器 技术参数

型号额定电压比 (kV)准确级组合准确级及其额定输出 (VA) COSΦ=0.8 (0.2)准确级及其额定输出 (VA) COSΦ=0.8 (0.5)准确级及其额定输出 (VA) COSΦ=0.8 (1.0)准确级及其额定输出 (VA) COSΦ=0.8 (3P/6P)二次热极限输出 (VA)重量 (kg)
JDZ9-10A JDZ9-6A10/0.1 6/0.10.2 0.5 1.03060100/60030
JDZF9-10A JDZF9-6A10/0.1/0.1 6/0.1/0.10.2/0.5 0.21530//2×30030
JDZJ9-10A JDZJ9-6A10/0.1/0.22 6/0.1/0.220.2 0.5204060/电源最大输出600VA30
JDZX9-10AG JDZX9-6AG10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)1530505050030
JDZXF9-10AG JDZXF9-6AG10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)1010/502×25030

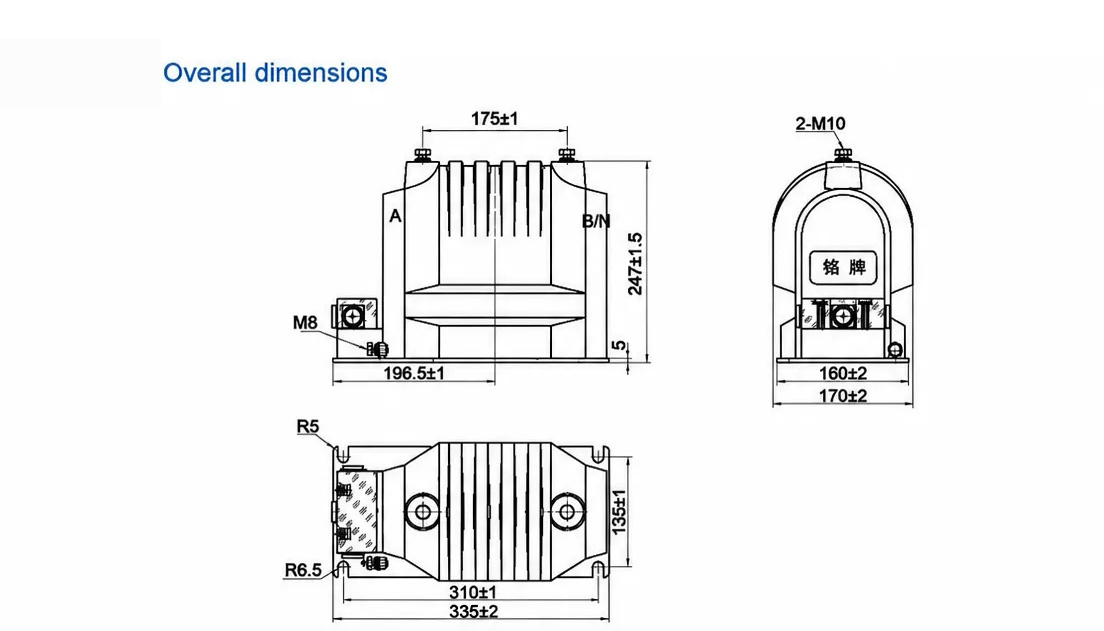

工程图纸

规格与外形图纸

JDZ9-10-6A 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZ9-10-6A

JDZ9-10-6A 为户内单相环氧树脂浇注电压互感器,适用于 10kV 系统,将一次电压降至 0.1kV,供开关柜柜体及变电站间隔内的计量与保护继电器使用。其设计用于封闭隔室内的柜体安装,而非户外露天运行。

干式环氧树脂浇注将绕组组件整体封装,形成固体绝缘本体,无需管理油液。其绝缘水平标称为 12/42/75kV 和 7.2/32/60kV,运行频率为 50Hz 或 60Hz。提供准确级 0.2、0.5 和 1.0,对应额定负荷分别为 20VA、40VA 和 60VA,因此订购前应依据铭牌确认准确级与额定负荷的配对。

由于该设备为户内型,不得安装于户外或暴露场所。二次侧带电时严禁短路,二次回路应单点接地。典型应用为变电站间隔内的母线电压测量与保护。变比与准确级组合可在询价时指定,试验报告与书面报告可按需提供。重量为 30kg。
