首页产品电压互感器JDZ9-20-15A
JDZ9-20-15A 户内单相环氧树脂浇注式电压互感器
20kVJDZ9-20-15A
绕组与原理拓扑内部接线示意图
Primary Winding:20kV
Secondary Winding:0.1kV (0.2,0.5,1.0)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZ9-20-15A

JDZ9-20-15A 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量46kg
工程数据

完整电气与机械规格

型号编号: JDZ9-20-15A

电气参数

一次额定电压 (Un):20kV
二次绕组电压:0.1kV
计量与保护准确级:0.2,0.5,1.0
额定输出负荷:50VA / 100VA / 200VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):24/65/125kV,18/55/105kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于20kV系统的户内单相电压互感器,环氧树脂绝缘,适用于环网柜中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZ9-20-15A工厂铭牌标识
一次电压20kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2,0.5,1.0准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷50VA / 100VA / 200VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)24/65/125kV,18/55/105kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜(RMU)应用
  • 20kV系统的电压测量和保护
  • 准确级0.2、0.5或1.0的计量
  • 需要环氧树脂绝缘的干式安装

不建议用于

  • 户外变电站(仅限户内设计)
  • 高于20kV的系统(如35kV)
  • 电流测量(此为电压互感器)
  • 气体绝缘开关设备(GIS)未经改造

拓扑与接线

对于电压互感器(PT):一次侧连接线路和中性点;二次侧端子为1a和1n。PT带电时严禁短路二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子标识。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 绝缘水平为24kV系统;工频耐受65kV;雷电冲击耐受125kV峰值。也可提供18kV系统;工频耐受55kV;雷电冲击耐受105kV峰值。

问: 可用的准确级和额定输出有哪些?

答: 准确级:0.2、0.5、1.0。额定输出:50VA、100VA、200VA。

问: 该互感器是否适用于户外?

答: 不可以,仅设计用于户内,通常用于环网柜。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZ9-20-15A
9 列 · 4 行

JDZ9-20、15A JDZX9-20、15AG 型电压互感器

型号额定电压比 (kV)准确级组合0.20.51.03P/6P二次热极限输出 (VA)重量 (kg)
JDZ9-20A JDZ9-15A20/0.1 15/0.10.2 0.5 1.050100200/60046
JDZF9-20A JDZF9-15A20/0.1/0.1 15/0.1/0.10.2/0.5203060/2×30046
JDZX9-20AG JDZX9-15AG20/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)306010010040046
JDZXF9-20AG JDZXF9-15AG20/√3/0.1/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)1515/1002×20046

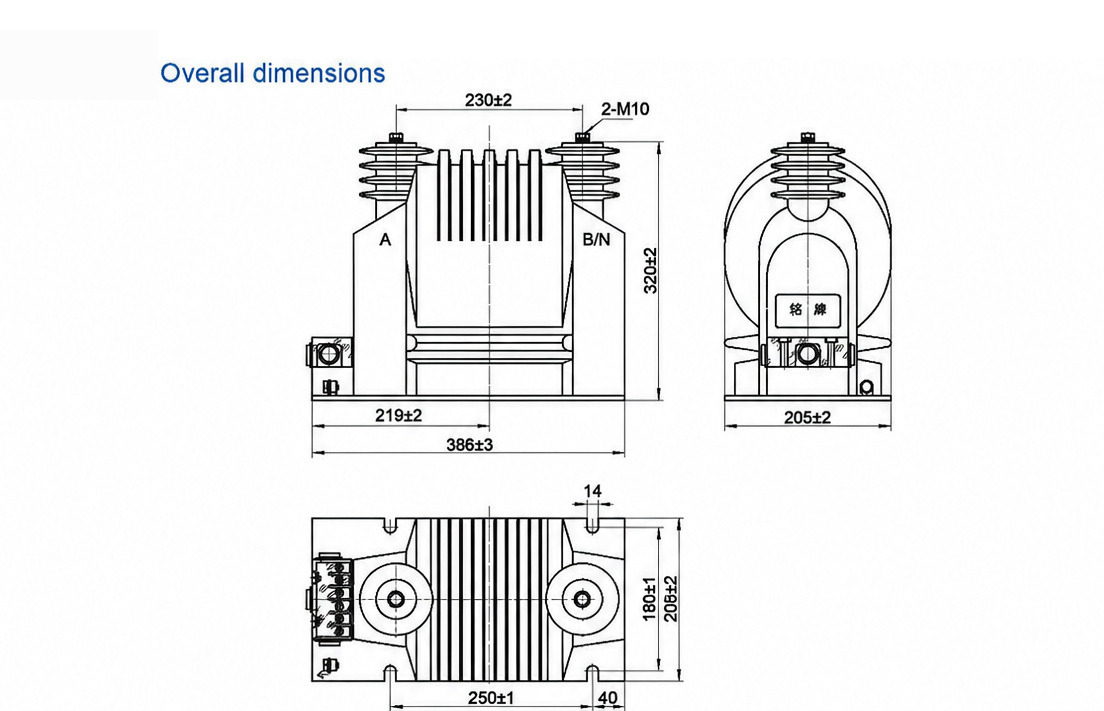

工程图纸

规格与外形图纸

JDZ9-20-15A 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZ9-20-15A

JDZ9-20-15A 为户内单相环氧树脂浇注电压互感器,一次额定电压 20kV,二次额定电压 0.1kV,用于开关柜中将母线电压降下,供计量与保护继电器使用。其浇注树脂本体消除了旧式设计的油处理与火灾负荷隐患,在户内柜体空间与维护通道紧张之处尤为有利。

干式环氧绝缘的绝缘水平规定为 24/65/125kV 和 18/55/105kV,因此 20kV 电压等级的绝缘配合在铭牌上即有明确规定,而非依赖假定。可提供准确级 0.2、0.5 和 1.0,在 50Hz 或 60Hz 下对应额定负荷 50VA、100VA 和 200VA;本机重量 46kg。与户外型式的选型区分十分明确:本产品为户内设备,不应使用于未提供外壳或环境保护的场所。

典型用途为冶金、矿山、水泥和化工企业的重工业配电,户内安装。一次端子按 H1/H2 标记接线,二次侧在带电时绝不允许短路;二次侧应一点接地,并在送电前核对极性与变比。试验文件、书面报告及出口包装可按需提供,变比或准确级变型可按需报价。
