首页产品电压互感器（VT / PT）JDZ9-20-15D

20kVJDZ9-20-15D

绕组与原理拓扑内部接线示意图

Primary Winding:20kV

Secondary Winding:0.1kV (0.2,0.5,1.0)

Safety:Follow nameplate terminal diagram; ground secondary at one point

电压互感器（VT / PT）通过 IEC 61869-3 认证

型号编号：JDZ9-20-15D

JDZ9-20-15D 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器，符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

户内单相环氧树脂浇注式结构
重量94kg

工程数据

完整电气与机械规格

型号编号： JDZ9-20-15D

电气参数

一次额定电压 (Un)：20kV

二次绕组电压：0.1kV

计量与保护准确级：0.2,0.5,1.0

额定输出负荷：100VA / 200VA / 400VA

额定频率：50Hz or 60Hz

绝缘与耐受额定值

绝缘系统：Dry Epoxy Resin

绝缘水平 (BIL)：24/65/125kV,18/55/105kV

局部放电水平：< 5 pC at 1.2 Un

环境等级：

标准符合性：

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZ9-20-15D是一款20kV户内电压互感器，用于环网柜（RMU）应用中的计量和保护。适用于50/60Hz系统，准确级可达0.2。

综合规格矩阵

参数	规格	验证标准
产品类型	Voltage Transformer (VT) / Potential Transformer (PT)	[On Request]
型号代码	JDZ9-20-15D	工厂铭牌标识
一次电压	20kV	额定电压试验 (IEC 61869-1/3)
二次电压	0.1kV	额定频率下的变比校验
准确级	0.2,0.5,1.0	准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷	100VA / 200VA / 400VA	额定 VA 下负荷试验
绝缘类型	Dry Epoxy Resin	按标准进行的介电试验
绝缘水平 (BIL)	24/65/125kV,18/55/105kV	工频与雷电冲击耐受
标准	[On Request]	按所列标准认证
频率	50Hz or 60Hz	依据 IEC 61869-1
环境	[On Request]	按数据表限值

适用与不适用边界

理想适用于

户内环网柜（RMU）应用
20kV配电系统中的计量和保护
准确级0.2的贸易计量
需要干式绝缘（环氧树脂）的系统

不建议用于

户外安装（仅限户内型）
24kV以上的高压输电网络
气体绝缘开关设备（GIS）应用
直流系统

拓扑与接线

对于电压互感器（PT）：一次侧按IEC 61869-3连接线路和中性线。二次端子为1a/1n。PT带电时严禁短路二次侧，否则会产生危险过电流。二次绕组需单点接地。绝缘水平：24kV系统；工频耐受65kV；雷电冲击耐受125kV峰值。另有18kV系统；工频耐受55kV；雷电冲击耐受105kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准： [On Request]

型式试验报告： [On Request]
校准证书： [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

若 S_total < 0.25 × S_rated：需加补偿负荷以维持准确度。
若 S_total > S_rated：无法保证准确级。

产品常见问题

问： JDZ9-20-15D的绝缘水平是多少？

答：它有两个额定等级：24kV系统，工频65kV，冲击125kV；以及18kV系统，工频55kV，冲击105kV。

问：该互感器可以户外使用吗？

答：不可以，它仅设计用于户内，通常用于环网柜中。

问：有哪些准确级可选？

答：可提供0.2、0.5和1.0准确级。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZ9-20-15D
9 列 · 9 行

JDZ9-20、15D、15DG、15D 型电压互感器技术参数

型号	额定电压比 (kV)	准确级组合	额定输出 (VA) 0.2	额定输出 (VA) 0.5	额定输出 (VA) 1.0	额定输出 (VA) 3P	二次热极限输出 (VA)	重量 (kg)
JDZ9-20D	20/0.1	0.2	100	200	400	/	1000	94
JDZ9-15D	15/0.1	0.2	100	200	400	/	1000	94
JDZ9-15DG	20/0.1/0.1	0.2/0.2	50	50	/	/	2×500	94
JDZ9-20DG	20/√3/0.1/√3/0.1/√3	0.2/0.2(3P)	80	150	250	150	600	94
JDZ9-15DG	15/√3/0.1/√3/0.1/√3	0.5/0.5(3P)	80	150	250	150	600	94
JDZ9-15DG	15/√3/0.1/√3/0.1/√3	0.2/0.5(3P)	30	50	/	150	2×300	94
JDZ9-20D	20/√3/0.1/√3/0.1/√3	0.2/0.5(3P)	100	180	250	150	600	80
JDZ9-15D	15/√3/0.1/√3/0.1/√3	0.2/0.5(3P)	100	180	250	150	600	80
JDZ9-15D	15/√3/0.1/√3/0.1/√3	0.2/0.5(3P)	50	50	/	150	2×300	80

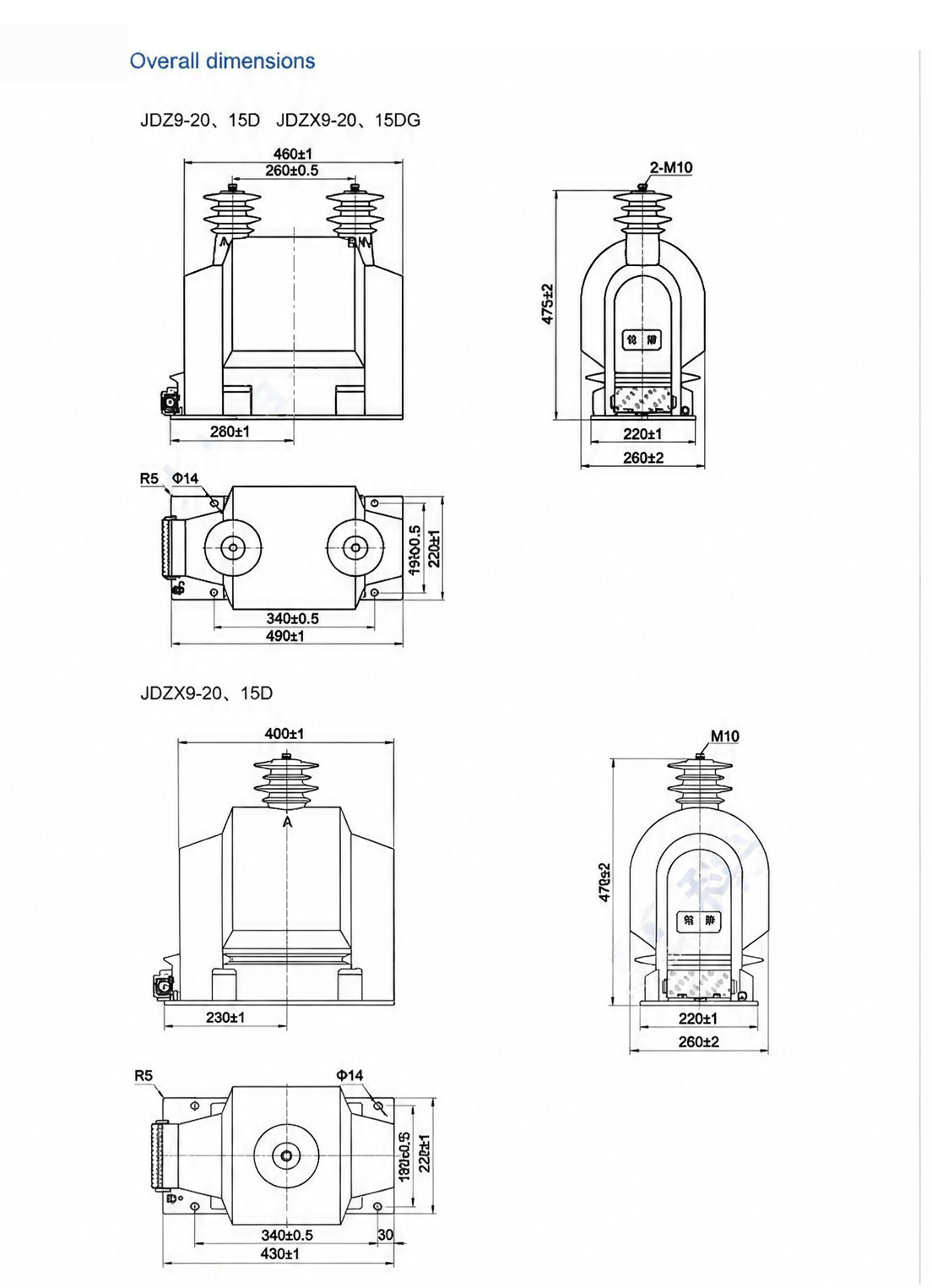

工程图纸

规格与外形图纸

原始图片，未经压缩

JDZ9-20-15D 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
