首页产品电压互感器JDZ9-35Q

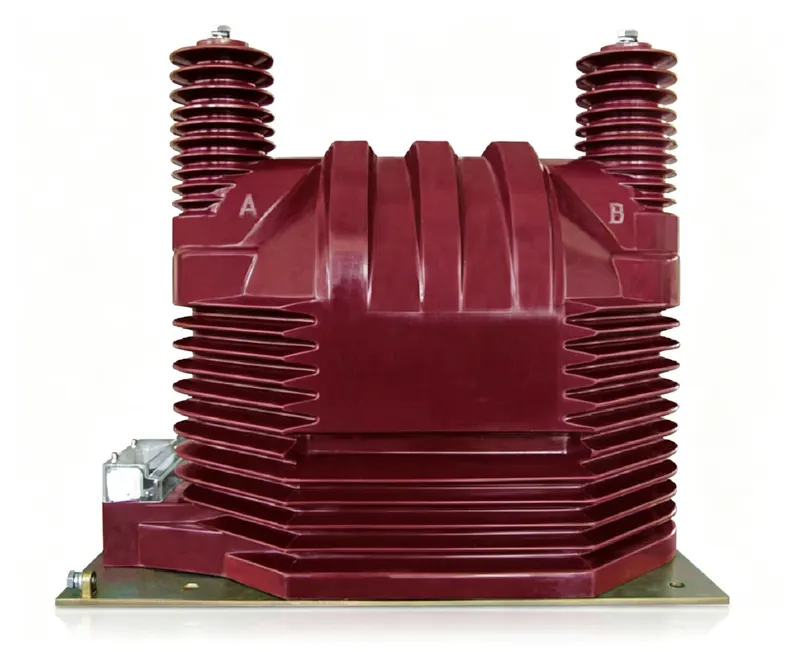

JDZ9-35Q 户内单相环氧树脂浇注式电压互感器
35kVJDZ9-35Q
绕组与原理拓扑内部接线示意图
Primary Winding:35kV
Secondary Winding:0.1kV (0.2,0.5,1.0)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZ9-35Q

JDZ9-35Q 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量98kg
工程数据

完整电气与机械规格

型号编号: JDZ9-35Q

电气参数

一次额定电压 (Un):35kV
二次绕组电压:0.1kV
计量与保护准确级:0.2,0.5,1.0
额定输出负荷:60VA / 150VA / 300VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):40.5/95/200kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZ9-35Q是一种35kV户内单相电压互感器,采用环氧树脂绝缘,适用于环网柜和开关柜的计量与保护。提供0.2、0.5和1.0准确级,额定容量可达300VA。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZ9-35Q工厂铭牌标识
一次电压35kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2,0.5,1.0准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷60VA / 150VA / 300VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)40.5/95/200kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜和开关柜应用
  • 35kV系统的电压测量和保护
  • 准确级0.2的电能计量
  • 需要环氧树脂绝缘的干式安装

不建议用于

  • 无附加外壳的户外安装
  • 气体绝缘开关柜(GIS)应用
  • 直流系统或非正弦波形
  • 海拔超过1000m且未降额的高海拔安装

拓扑与接线

对于电压互感器(PT),一次侧连接线路和中性点,二次侧连接端子1a和1n。确保二次侧单点接地。PT带电时严禁短路二次侧,否则会产生危险过电流。遵循IEC 61869-3端子标识。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: JDZ9-35Q的绝缘水平是多少?

答: 绝缘水平为40.5kV系统;工频耐受电压95kV;雷电冲击耐受电压200kV峰值。

问: 可提供哪些准确级?

答: 可提供的准确级为0.2、0.5和1.0,对应的额定容量分别为60VA、150VA和300VA。

问: 该互感器是否适用于户外?

答: 不可以,该产品仅设计用于户内。户外应用需要加装合适的防护外壳。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZ9-35Q
9 列 · 4 行

JDZ9-35(Q) JDZX9-35G 型电压互感器

型号额定电压比 (kV)准确级组合0.20.51.03P/6P二次热极限输出 (VA)重量 (kg)
JDZ9-35(Q)35/0.10.2 0.5 1.060150300/80098
JDZF9-35Q35/0.1/0.10.2/0.53050//2×40098
JDZX9-35G35/√3/0.1/√3/0.1/30.2/3P(6P) 0.5/3P(6P)3090/10060098
JDZFX9-35G35/√3/0.1/√3/0.1/√3/0.1/30.2/0.2/3P(6P) 0.2/0.5/3P(6P)1520/1002×30098

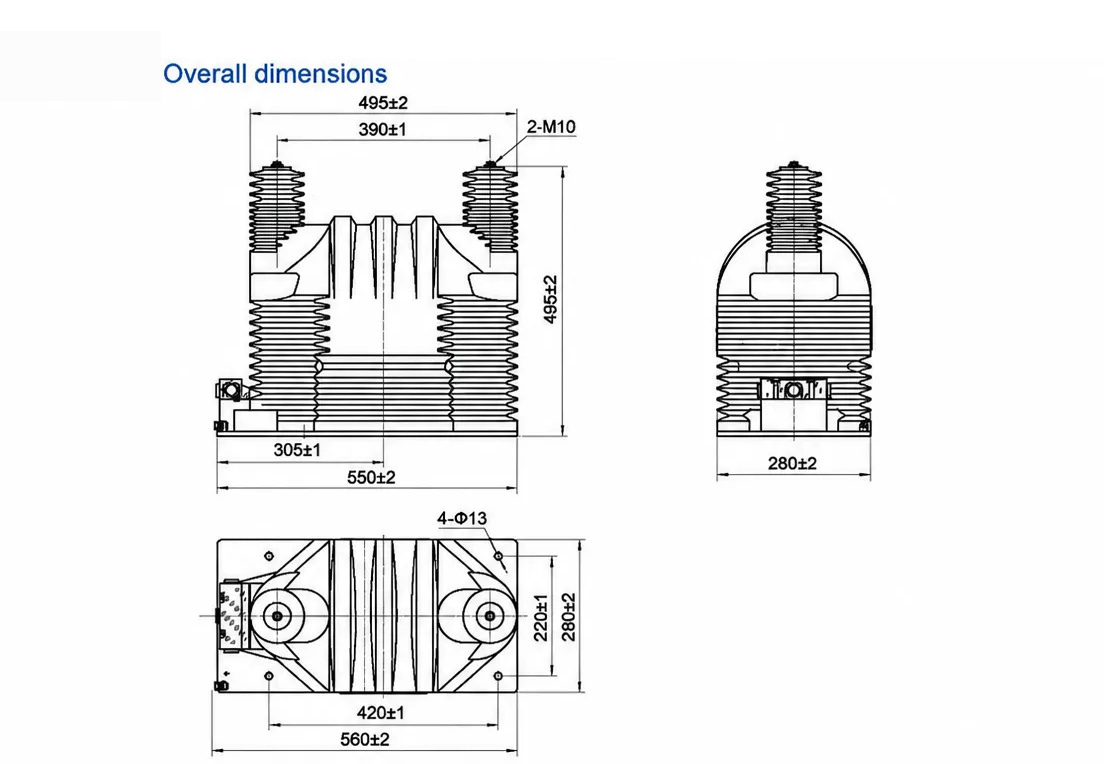

工程图纸

规格与外形图纸

JDZ9-35Q 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZ9-35Q

JDZ9-35Q 为户内单相电压互感器,一次额定电压 35kV,二次额定电压 0.1kV,用于 35kV 开关柜中的母线电压测量与保护。其设计与试验遵循 IEC 61869、GB/T 20840 和 IEEE C57.13 框架,具体版本与试验项目在铭牌和数据表中注明。

绝缘采用干式环氧树脂浇注,通过真空浇注或自动压力凝胶工艺制成无气孔固体绝缘介质;绝缘水平为 40.5/95/200kV,频率 50Hz 或 60Hz。提供 0.2、0.5 和 1.0 准确级,额定输出分别为 60VA、150VA 和 300VA,二次热极限输出为 800VA。

该户内型产品重 98kg,适用于开关柜柜体和母线隔室,不得安装于户外露天场所。一次侧接至 H1/H2 端子,二次侧单点接地,带电时严禁短接二次侧。在户外暴露环境要求下,应选用户外型产品。可提供数据表、外形图和型式试验报告,样品与型式试验支持可在询价时商谈。
