户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于20kV系统的户内单相电压互感器,适用于环网柜应用中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZF11-20-15 | 工厂铭牌标识 |
| 一次电压 | 20kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2, 0.5 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 20VA / 30VA / 60VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 24/65/125kV,18/55/105kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):根据IEC 61869-3将一次侧连接到线路和中性线。二次端子为1a/1n。在带电时切勿短路PT的二次侧——会导致危险的过电流。将二次绕组在一点接地。绝缘水平:24kV系统;工频耐受65kV;雷电冲击耐受125kV峰值。另18kV系统;工频耐受55kV;雷电冲击耐受105kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该电压互感器的绝缘水平是多少?
答: 它有两个绝缘水平:24kV系统,工频耐受65kV,雷电冲击耐受125kV峰值;以及18kV系统,工频耐受55kV,雷电冲击耐受105kV峰值。
问: 该互感器可以用于户外吗?
答: 不可以,它仅设计用于户内,通常用于环网柜或开关柜面板。
问: 可用的二次负载有哪些?
答: 额定负载为20VA、30VA和60VA,可根据所接负载进行选择。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 0.2 | 0.5 | 1.0 | 3P/6P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ11-20 JDZ11-15 | 20/0.1 15/0.1 | 0.2 0.5 1.0 | 50 | 100 | 150 | / | 600 | 50 |
| JDZF11-20 JDZF11-15 | 20/0.1/0.1 15/0.1/0.1 | 0.2/0.5 | 20 | 30 | 60 | / | 2×300 | 50 |
| JDZU11-20 JDZU11-15 | 20/0.1/0.22 15/0.1/0.22 | 0.2 0.5 | 30 | 60 | 100 | / | 电源最大输出400VA | 50 |
| JDZX11-20 JDZX11-15 | 20/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 40 | 100 | 200 | 100 | 400 | 50 |
| JDZXF11-20 JDZXF11-15 | 20/√3/0.1/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 20 | 30 | / | 100 | 2×200 | 50 |

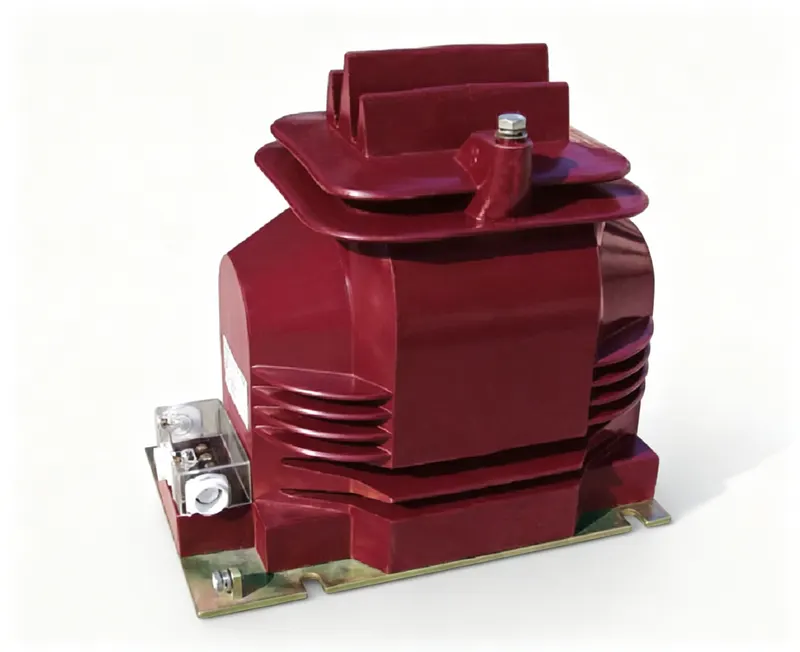

JDZF11-20-15 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZF11-20-15 为户内单相环氧树脂浇注电压互感器,适用于 20 kV 系统,将一次电压降至 0.1 kV,用于计量与保护用途,尤其适用于开关柜内存在铁磁谐振及空间受限的场合。
其环氧树脂浇注体对一次绕组进行绝缘,可提供计量绕组与保护绕组,以满足准确级 0.2 或 0.5 以及 50 Hz 或 60 Hz 下 20 VA、30 VA 或 60 VA 的额定负荷。干式结构免去油处理环节,50 kg 的重量标注于铭牌上。可提供 24/65/125 kV 与 18/55/105 kV 的绝缘水平,例行试验与型式试验文件可按需提供。
本产品用于户内,适用于轨道交通、数据中心、医院及水务等基础设施场合。带电时严禁将二次侧短路;二次侧应一点接地,并遵循铭牌端子接线图。投运前应进行绝缘电阻、极性与变比检查。本产品不适用于户外运行,负载畸变时可能需要降额使用,具体可按需提供。可提供出口包装与售后服务,变比与准确级选项可按需报价。
同一产品族、不同规格参数 —— 选型前可横向对比。
