首页产品电压互感器JDZF11-20-15
JDZF11-20-15 户内单相环氧树脂浇注式电压互感器
20kVJDZF11-20-15
绕组与原理拓扑内部接线示意图
Primary Winding:20kV
Secondary Winding:0.1kV (0.2, 0.5)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZF11-20-15

JDZF11-20-15 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量50kg
工程数据

完整电气与机械规格

型号编号: JDZF11-20-15

电气参数

一次额定电压 (Un):20kV
二次绕组电压:0.1kV
计量与保护准确级:0.2, 0.5
额定输出负荷:20VA / 30VA / 60VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):24/65/125kV,18/55/105kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于20kV系统的户内单相电压互感器,适用于环网柜应用中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZF11-20-15工厂铭牌标识
一次电压20kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2, 0.5准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷20VA / 30VA / 60VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)24/65/125kV,18/55/105kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜(RMU)应用
  • 20kV电网中的电压测量和保护
  • 开关柜面板中的计量和继电保护
  • 需要干式绝缘的环境

不建议用于

  • 户外变电站安装
  • 气体绝缘开关设备(GIS)隔室
  • 超出规定负载的高精度电能计量
  • 最高电压超过24kV的系统

拓扑与接线

对于电压互感器(PT):根据IEC 61869-3将一次侧连接到线路和中性线。二次端子为1a/1n。在带电时切勿短路PT的二次侧——会导致危险的过电流。将二次绕组在一点接地。绝缘水平:24kV系统;工频耐受65kV;雷电冲击耐受125kV峰值。另18kV系统;工频耐受55kV;雷电冲击耐受105kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该电压互感器的绝缘水平是多少?

答: 它有两个绝缘水平:24kV系统,工频耐受65kV,雷电冲击耐受125kV峰值;以及18kV系统,工频耐受55kV,雷电冲击耐受105kV峰值。

问: 该互感器可以用于户外吗?

答: 不可以,它仅设计用于户内,通常用于环网柜或开关柜面板。

问: 可用的二次负载有哪些?

答: 额定负载为20VA、30VA和60VA,可根据所接负载进行选择。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZF11-20-15
9 列 · 5 行

JDZ11-20、15 JDZX11-20、15 型电压互感器 技术参数

型号额定电压比 (kV)准确级组合0.20.51.03P/6P二次热极限输出 (VA)重量 (kg)
JDZ11-20 JDZ11-1520/0.1 15/0.10.2 0.5 1.050100150/60050
JDZF11-20 JDZF11-1520/0.1/0.1 15/0.1/0.10.2/0.5203060/2×30050
JDZU11-20 JDZU11-1520/0.1/0.22 15/0.1/0.220.2 0.53060100/电源最大输出400VA50
JDZX11-20 JDZX11-1520/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)4010020010040050
JDZXF11-20 JDZXF11-1520/√3/0.1/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)2030/1002×20050
工程图纸

规格与外形图纸

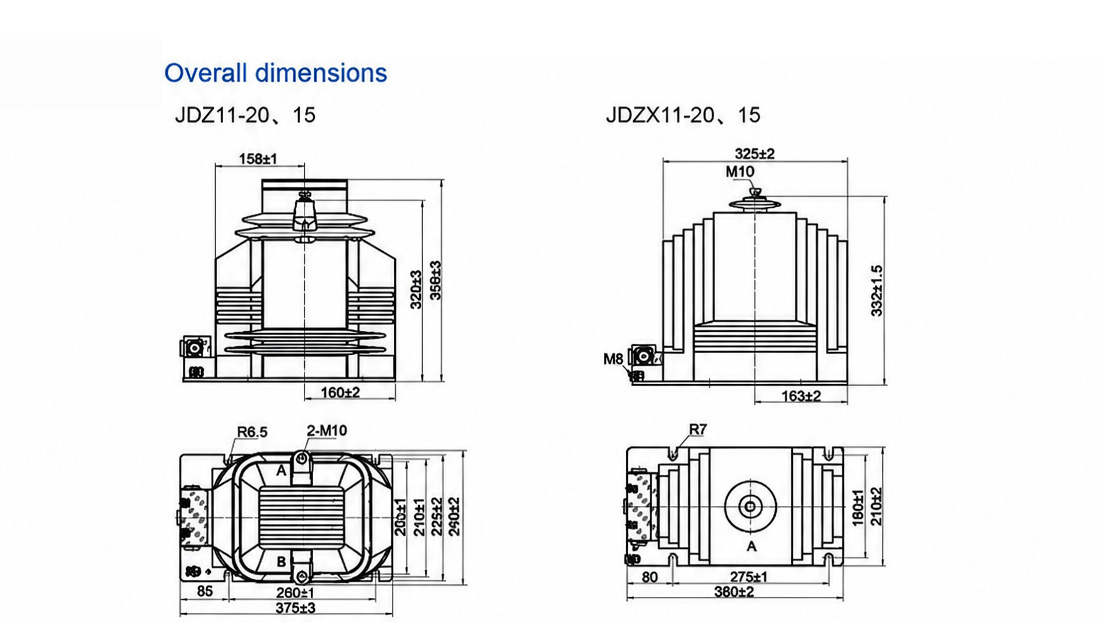

JDZF11-20-15 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZF11-20-15

JDZF11-20-15 为户内单相环氧树脂浇注电压互感器,适用于 20 kV 系统,将一次电压降至 0.1 kV,用于计量与保护用途,尤其适用于开关柜内存在铁磁谐振及空间受限的场合。

其环氧树脂浇注体对一次绕组进行绝缘,可提供计量绕组与保护绕组,以满足准确级 0.2 或 0.5 以及 50 Hz 或 60 Hz 下 20 VA、30 VA 或 60 VA 的额定负荷。干式结构免去油处理环节,50 kg 的重量标注于铭牌上。可提供 24/65/125 kV 与 18/55/105 kV 的绝缘水平,例行试验与型式试验文件可按需提供。

本产品用于户内,适用于轨道交通、数据中心、医院及水务等基础设施场合。带电时严禁将二次侧短路;二次侧应一点接地,并遵循铭牌端子接线图。投运前应进行绝缘电阻、极性与变比检查。本产品不适用于户外运行,负载畸变时可能需要降额使用,具体可按需提供。可提供出口包装与售后服务,变比与准确级选项可按需报价。
