10kVJDZF16-10-6W2

绕组与原理拓扑内部接线示意图

Primary Winding:10kV

Secondary Winding:0.1kV (0.2, 0.5)

Safety:Follow nameplate terminal diagram; ground secondary at one point

电压互感器（VT / PT）通过 IEC 61869-3 认证

型号编号：JDZF16-10-6W2

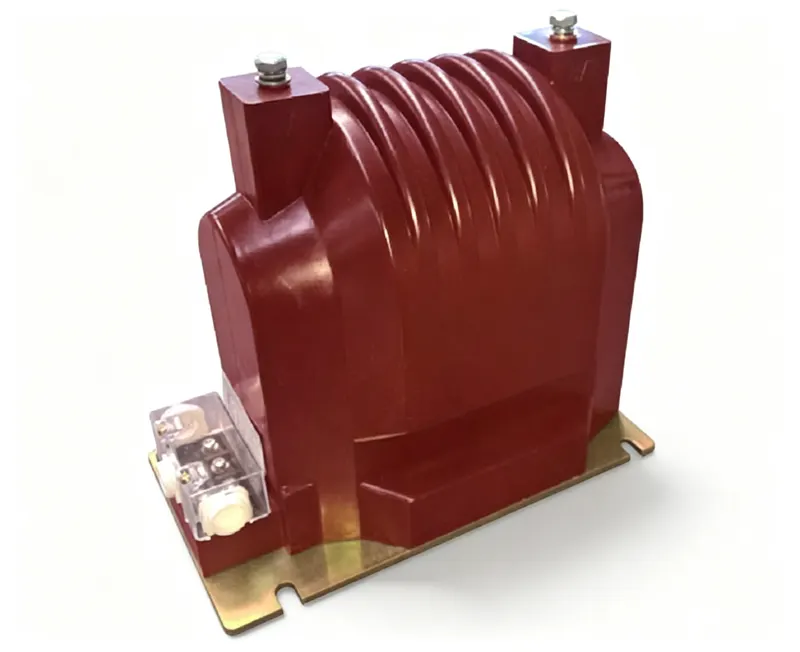

JDZF16-10-6W2 户内单相环氧树脂浇注电压互感器

户内单相环氧树脂浇注电压互感器，符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

户内单相环氧树脂浇注结构
重量65kg

工程数据

完整电气与机械规格

型号编号： JDZF16-10-6W2

电气参数

一次额定电压 (Un)：10kV

二次绕组电压：0.1kV

计量与保护准确级：0.2, 0.5

额定输出负荷：40VA / 50VA

额定频率：50Hz or 60Hz

绝缘与耐受额定值

绝缘系统：Dry Epoxy Resin

绝缘水平 (BIL)：12/42/75kV,7.2/32/60kV

局部放电水平：< 5 pC at 1.2 Un

环境等级：

标准符合性：

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内单相电压互感器，适用于环网柜应用中的计量与保护。

综合规格矩阵

参数	规格	验证标准
产品类型	Voltage Transformer (VT) / Potential Transformer (PT)	[On Request]
型号代码	JDZF16-10-6W2	工厂铭牌标识
一次电压	10kV	额定电压试验 (IEC 61869-1/3)
二次电压	0.1kV	额定频率下的变比校验
准确级	0.2, 0.5	准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷	40VA / 50VA	额定 VA 下负荷试验
绝缘类型	Dry Epoxy Resin	按标准进行的介电试验
绝缘水平 (BIL)	12/42/75kV,7.2/32/60kV	工频与雷电冲击耐受
标准	[On Request]	按所列标准认证
频率	50Hz or 60Hz	依据 IEC 61869-1
环境	[On Request]	按数据表限值

适用与不适用边界

理想适用于

户内环网柜（RMU）应用
10kV一次电压系统
计量与保护应用
50Hz或60Hz电网
干燥、无腐蚀性环境

不建议用于

户外安装
高于12kV的系统
高湿度或污染环境
超出标准要求的高准确级应用
直流系统

拓扑与接线

对于电压互感器：按额定值将一次侧连接至线路和中性点（或相间）。二次端子为1a/1n。在带电情况下切勿短路电压互感器的二次侧——会导致危险的过电流。将二次绕组单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准： [On Request]

型式试验报告： [On Request]
校准证书： [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

若 S_total < 0.25 × S_rated：需加补偿负荷以维持准确度。
若 S_total > S_rated：无法保证准确级。

产品常见问题

问：该互感器的绝缘水平是多少？

答：绝缘水平为12/42/75kV，即系统电压12kV，工频耐受42kV，雷电冲击耐受75kV。

问：该互感器能否用于户外？

答：不可以，由于其环氧树脂浇注和户内结构，仅设计用于户内使用。

问：二次电压和额定容量是多少？

答：二次电压为0.1kV，额定容量根据应用为40VA或50VA。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZF16-10-6W2
9 列 · 10 行

JDZX16-10、6W、6W2、6WG、6W2G型电压互感器技术参数

型号	额定电压比 (kV)	准确级组合	0.2	0.5	1.0	3P	二次热极限输出 (VA)	重量 (kg)
JDZX16-10W JDZX16-6W	10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3	0.2/3P 0.5/3P	30	100	180	100	800	38
JDZX16-10W JDZX16-6W	10/√3/0.1/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3/0.1/√3	0.2/0.2/3P 0.2/0.5/3P	20	20	/	100	2×400	38
JDZX16-10W JDZX16-6W	10/0.1 6/0.1	0.2 0.5	40	100	200	/	800	38
JDZF16-10W JDZF16-6	10/0.1/0.1 6/0.1/0.1	0.2/0.5 0.2/0.5	25	40	/	/	2×400	38
JDZU16-10W	10/0.1/0.22 6/0.1/0.22	0.2 0.5	30	60	100	/	电源最大输出600	38
JDZX16-10W2G JDZX16-6W2G	10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3	0.2/3P 0.5/3P	80	150	250	100	1200	65
JDZX16-10W2G JDZX16-6W2G	10/√3/0.1/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3/0.1/√3	0.2/0.2/3P 0.2/0.5/3P	40	50	/	100	2×600	65
JDZ16-10W2 JDZ16-6W2	10/0.1 6/0.1	0.2 0.5	80	150	250	/	1500	65
JDZF16-10W2 JDZF16-6W2	10/0.1/0.1 6/0.1/0.1	0.2/0.5	40	50	/	/	2×800	65
JDZU16-10W2 JDZU16-6W2	10/0.1/0.22 6/0.1/0.22	0.2 0.5	50	100	200	/	电源最大输出1500	65

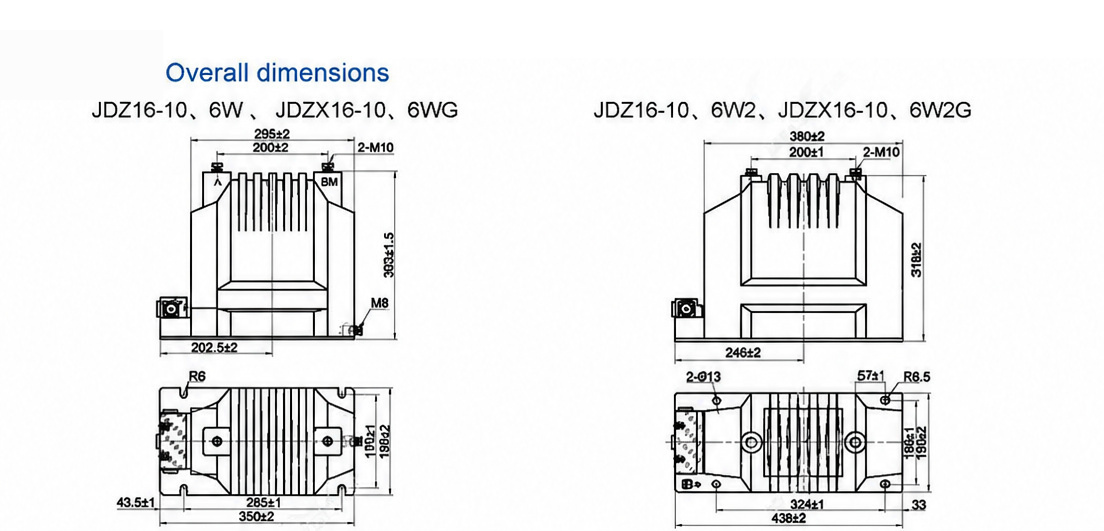

工程图纸

规格与外形图纸

原始图片，未经压缩

JDZF16-10-6W2 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
