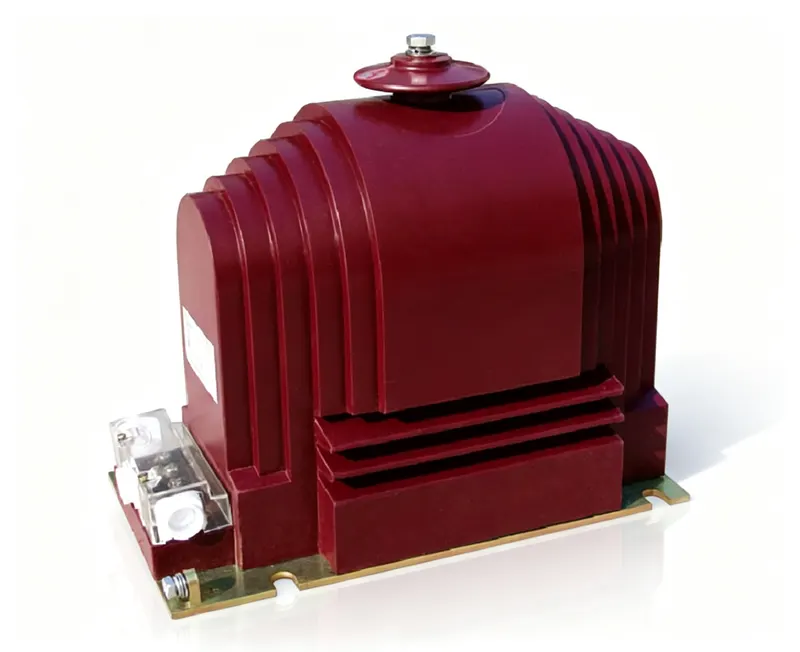

户内单相环氧树脂浇注式电压互感器，符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于10kV系统的户内单相环氧树脂电压互感器，适用于环网柜中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| 型号代码 | JDZF51-10-6 | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2, 0.5 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 30VA / 50VA | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器：一次侧连接线路和中性点；二次侧端子为1a/1n。通电时切勿短路电压互感器的二次侧，否则会导致危险的过电流。二次绕组需单点接地。绝缘水平：12kV系统；工频耐受电压42kV；雷电冲击耐受电压75kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 绝缘水平是多少？
答： 12kV系统；工频耐受电压42kV；雷电冲击耐受电压75kV峰值。
问： 能否在户外使用？
答： 不可以，它仅设计用于户内使用。
问： 二次侧端子是什么？
答： 二次侧端子为1a/1n。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 准确级及额定输出(VA) 0.2 | 准确级及额定输出(VA) 0.5 | 准确级及额定输出(VA) 1.0 | 准确级及额定输出(VA) 3P/6P | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ51-10 | 10/0.1 | 0.2 | 75 | 150 | 300 | / | 1100 | 50 |
| JDZ51-6 | 6/0.1 | 0.5 | — | — | — | — | — | — |
| JDZ51-10 | 10/0.1/0.1 | 0.2/0.5 | 30 | 50 | / | / | 2×500 | 50 |
| JDZF51-6 | 6/0.1/0.1 | 0.2/0.5 | — | — | — | — | — | — |
| JDZJ51-10 | 10/0.1/0.22 | 0.2 | 40 | 80 | 150 | / | 电源最大输出600VA | 45 |
| JDZJ51-6 | 6/0.1/0.22 | 0.5 | — | — | — | — | — | — |
| JDZX51-10 | 10/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 60 | 150 | 300 | 100 | 800 | 45 |
| JDZX51-6 | 6/√3/0.1/√3/0.1/3 | 0.5/6P(3P) | — | — | — | — | — | — |
| JDZXF51-10 | 10/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 30 | 40 | / | 100 | 2×400 | 45 |
| JDZXF51-6 | 6/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | — | — | — | — | — | — |
JDZF51-10-6 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
