户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于10kV系统的户内单相环氧树脂电压互感器,适用于环网柜中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZF51-10-6 | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2, 0.5 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 30VA / 50VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器:一次侧连接线路和中性点;二次侧端子为1a/1n。通电时切勿短路电压互感器的二次侧,否则会导致危险的过电流。二次绕组需单点接地。绝缘水平:12kV系统;工频耐受电压42kV;雷电冲击耐受电压75kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 绝缘水平是多少?
答: 12kV系统;工频耐受电压42kV;雷电冲击耐受电压75kV峰值。
问: 能否在户外使用?
答: 不可以,它仅设计用于户内使用。
问: 二次侧端子是什么?
答: 二次侧端子为1a/1n。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 准确级及额定输出(VA) 0.2 | 准确级及额定输出(VA) 0.5 | 准确级及额定输出(VA) 1.0 | 准确级及额定输出(VA) 3P/6P | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ51-10 | 10/0.1 | 0.2 | 75 | 150 | 300 | / | 1100 | 50 |
| JDZ51-6 | 6/0.1 | 0.5 | — | — | — | — | — | — |
| JDZ51-10 | 10/0.1/0.1 | 0.2/0.5 | 30 | 50 | / | / | 2×500 | 50 |
| JDZF51-6 | 6/0.1/0.1 | 0.2/0.5 | — | — | — | — | — | — |
| JDZJ51-10 | 10/0.1/0.22 | 0.2 | 40 | 80 | 150 | / | 电源最大输出600VA | 45 |
| JDZJ51-6 | 6/0.1/0.22 | 0.5 | — | — | — | — | — | — |
| JDZX51-10 | 10/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 60 | 150 | 300 | 100 | 800 | 45 |
| JDZX51-6 | 6/√3/0.1/√3/0.1/3 | 0.5/6P(3P) | — | — | — | — | — | — |
| JDZXF51-10 | 10/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 30 | 40 | / | 100 | 2×400 | 45 |
| JDZXF51-6 | 6/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | — | — | — | — | — | — |

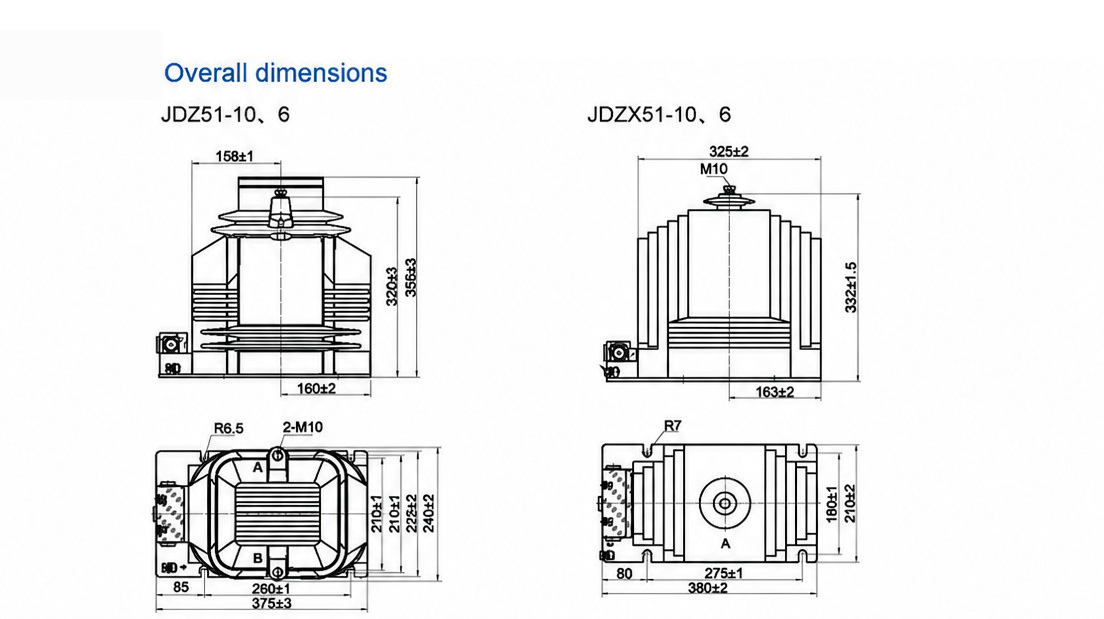

JDZF51-10-6 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
这是一台用于10kV系统的户内单相电压互感器,将一次电压降至0.1kV二次电压,用于计量与保护用途,并依据IEC 61869、GB/T 20840和IEEE C57.13框架进行规定,该框架适用于此等级的互感器。
绝缘采用干式环氧树脂浇注,形成坚固无空隙的实体而非充油箱体,适合户内安装。可提供准确级0.2和0.5,额定负荷分别为30VA和50VA,频率为50Hz或60Hz,因此根据所订准确级,该设备可用于计费用计量或一般测量。绝缘水平标称为12/42/75kV和7.2/32/60kV,重量为50kg。
由于是户内浇注型,不得安装在户外露天位置。一次带电时二次侧绝不允许短路。投运前,应进行绝缘电阻、极性和变比检查,并按铭牌端子图将二次侧一点接地。数据表、外形图和试验报告可按需提供,变比或准确级变体按询价报价,交货期在订货时确认。
