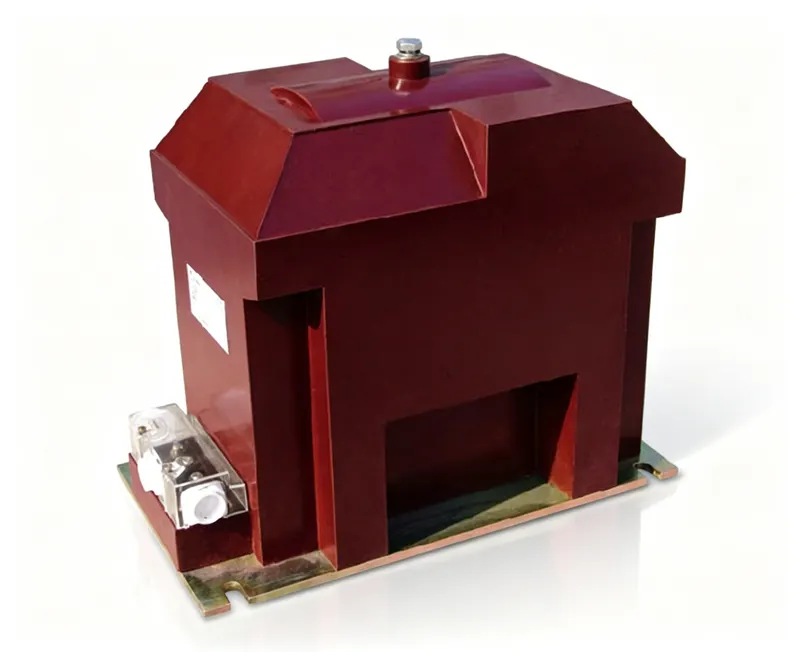

JDZF61-10-6 户内单相环氧树脂浇注式电压互感器
10kVJDZF61-10-6
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2, 0.5)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZF61-10-6

JDZF61-10-6 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量75kg
工程数据

完整电气与机械规格

型号编号: JDZF61-10-6

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2, 0.5
额定输出负荷:50VA / 50VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内电压互感器,具有双二次绕组,适用于环网柜应用中的计量与保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZF61-10-6工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2, 0.5准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷50VA / 50VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜(RMU)应用
  • 10kV一次电压系统
  • 带双二次绕组的计量与保护
  • 干式、环氧树脂绝缘环境

不建议用于

  • 户外安装
  • 高于12kV的系统
  • 无适当外壳的高湿度或污染环境
  • 需要高准确级(未指定)的应用

拓扑与接线

对于电压互感器:一次侧连接线路和中性点。二次端子:1a/1n为主绕组,2a/2n为辅助绕组。电压互感器带电时切勿短路二次侧——会导致危险的过电流。二次绕组应单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 系统电压12kV,工频耐受42kV,雷电冲击耐受75kV峰值。

问: 能否在户外使用?

答: 不可以,它仅设计用于户内。

问: 二次电压额定值是多少?

答: 两个绕组的二次电压均为0.1kV。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZF61-10-6
9 列 · 5 行

JDZ11-10、6 JDZX11-10、6G 型电压互感器

型号额定电压比(kV)准确级组合额定输出(VA) 0.2额定输出(VA) 0.5额定输出(VA) 1额定输出(VA) 3P二次热极限输出(VA)重量(kg)
JDZ11-10 JDZ11-610/0.1 6/0.10.2 0.5 1.0100200400/120075
JDZ11-10 JDZ11-610/0.1/0.1 6/0.1/0.10.2/0.55050//2×60075
JDZU11-10 JDZU11-610/0.1/0.22 6/0.1/0.220.2 0.550100200/电源最大输出1000VA75
JDZX11-10G JDZX11-6G10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P) 1/6P(3P)50150300100100075
JDZXF11-10G JDZXF11-6G10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P)3040/502×50075
工程图纸

规格与外形图纸

JDZF61-10-6 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZF61-10-6

JDZF61-10-6 是一款用于 10kV 系统的户内单相环氧树脂浇注电压互感器,将一次电压降至 0.1kV,供计量与保护使用。其 0.2 级和 0.5 级准确级各具有 50VA 额定输出,适用于测量误差直接影响电费结算的贸易计量场合。

干式环氧树脂浇注将绕组绝缘并固定铁芯于固体结构中,每台产品仅在完成包括变比与极性校验在内的例行检验后出厂,试验文件可按需提供。12/42/75kV 和 7.2/32/60kV 绝缘水平分别满足 10kV 和 6kV 的绝缘要求,75kg 的重量体现了浇注结构。

本产品适用于户内中压开关柜、环网柜及集中安装的柜体,安装接线按铭牌端子图进行,二次侧应一点接地,带电时严禁短路。本产品不适用于户外运行,选用高于计量所需准确级只会增加成本而无益处。变比与准确级变型、样品及型式试验支持可按需提供。
