户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于10kV系统的户内电压互感器,具有双二次绕组,适用于环网柜应用中的计量与保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZF61-10-6 | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2, 0.5 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 50VA / 50VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器:一次侧连接线路和中性点。二次端子:1a/1n为主绕组,2a/2n为辅助绕组。电压互感器带电时切勿短路二次侧——会导致危险的过电流。二次绕组应单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 系统电压12kV,工频耐受42kV,雷电冲击耐受75kV峰值。
问: 能否在户外使用?
答: 不可以,它仅设计用于户内。
问: 二次电压额定值是多少?
答: 两个绕组的二次电压均为0.1kV。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 额定输出(VA) 0.2 | 额定输出(VA) 0.5 | 额定输出(VA) 1 | 额定输出(VA) 3P | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ11-10 JDZ11-6 | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 100 | 200 | 400 | / | 1200 | 75 |
| JDZ11-10 JDZ11-6 | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.5 | 50 | 50 | / | / | 2×600 | 75 |
| JDZU11-10 JDZU11-6 | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 | 50 | 100 | 200 | / | 电源最大输出1000VA | 75 |
| JDZX11-10G JDZX11-6G | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) 1/6P(3P) | 50 | 150 | 300 | 100 | 1000 | 75 |
| JDZXF11-10G JDZXF11-6G | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) | 30 | 40 | / | 50 | 2×500 | 75 |

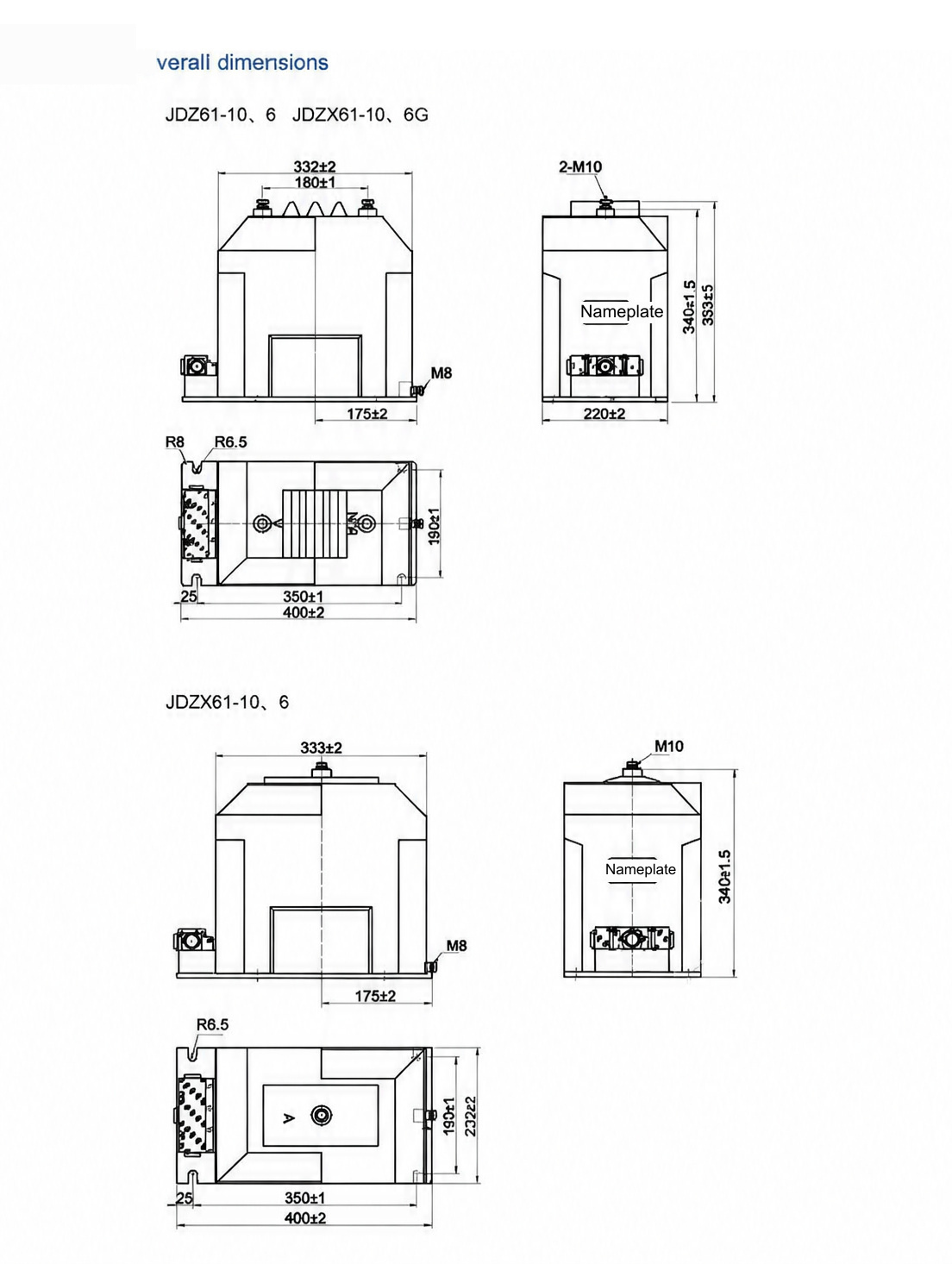

JDZF61-10-6 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZF61-10-6 是一款用于 10kV 系统的户内单相环氧树脂浇注电压互感器,将一次电压降至 0.1kV,供计量与保护使用。其 0.2 级和 0.5 级准确级各具有 50VA 额定输出,适用于测量误差直接影响电费结算的贸易计量场合。
干式环氧树脂浇注将绕组绝缘并固定铁芯于固体结构中,每台产品仅在完成包括变比与极性校验在内的例行检验后出厂,试验文件可按需提供。12/42/75kV 和 7.2/32/60kV 绝缘水平分别满足 10kV 和 6kV 的绝缘要求,75kg 的重量体现了浇注结构。
本产品适用于户内中压开关柜、环网柜及集中安装的柜体,安装接线按铭牌端子图进行,二次侧应一点接地,带电时严禁短路。本产品不适用于户外运行,选用高于计量所需准确级只会增加成本而无益处。变比与准确级变型、样品及型式试验支持可按需提供。
同一产品族、不同规格参数 —— 选型前可横向对比。
