首页产品电压互感器JDZJ-10-6G

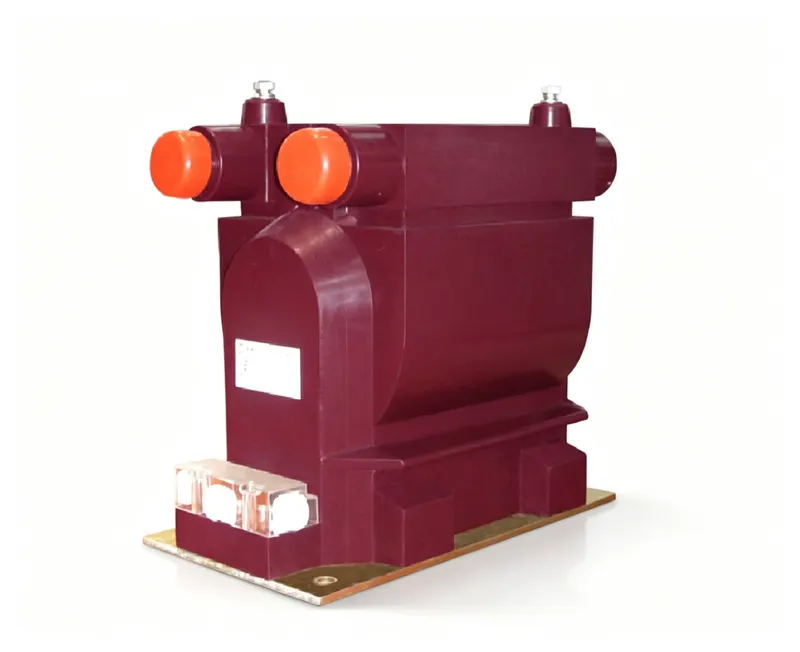

JDZJ-10-6G 户内单相环氧树脂浇注式电压互感器
10kVJDZJ-10-6G
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2, 0.5, 1.0, 6P(3P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZJ-10-6G

JDZJ-10-6G 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量25kg
工程数据

完整电气与机械规格

型号编号: JDZJ-10-6G

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2, 0.5, 1.0, 6P(3P)
额定输出负荷:15VA / 40VA / 80VA / 50VA / 400VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内单相电压互感器,适用于环网柜应用中的计量与保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZJ-10-6G工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2, 0.5, 1.0, 6P(3P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷15VA / 40VA / 80VA / 50VA / 400VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 10kV户内开关设备和环网柜
  • 中压网络中的电压测量和保护
  • 额定负载高达400VA的计量应用
  • 50Hz或60Hz系统

不建议用于

  • 户外安装或高污染环境
  • 高于12kV (Um)的系统
  • 电流测量应用
  • 直流系统

拓扑与接线

对于电压互感器(PT):根据IEC 61869-3,将一次侧连接到线路和中性线。二次端子为1a/1n。在带电时切勿短路PT的二次侧——危险过电流。在一点接地二次绕组。绝缘水平:12kV系统;工频耐受电压42kV;雷电冲击耐受电压75kV峰值。对于7.2kV系统:工频耐受电压32kV;雷电冲击耐受电压60kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该PT的绝缘水平是多少?

答: 该互感器设计用于12kV系统,工频耐受电压42kV,雷电冲击耐受电压75kV峰值;也可用于7.2kV系统,对应32kV和60kV峰值。

问: 能否在户外使用?

答: 不可以,它是户内型,采用环氧树脂浇注,不适合户外暴露。

问: 可用的额定负载有哪些?

答: 额定负载包括15VA、40VA、80VA、50VA和400VA。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZJ-10-6G
9 列 · 5 行

JDZ-10、6G JDZJ-10、6G 型电压互感器

型号额定电压比 (kV)准确级组合额定输出 (VA) 0.2额定输出 (VA) 0.5额定输出 (VA) 1.0额定输出 (VA) 3P/6P二次热极限输出 (VA)重量 (kg)
JDZ-10G JDZ-6G10/0.1 6/0.10.2 0.5 1.03060100—60025
JDZ-10G JDZ-6G10/0.1/0.1 6/0.1/0.10.2/0.5152040—2X30025
JDZ-10G JDZ-6G10/0.1/0.22 6/0.1/0.220.2 0.5 1.0204080/最大电源输出 500VA25
JDZJ-10G JDZJ-6G10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√30.2 0.5 11540805040025
JDZJ-10G JDZJ-6G10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)1010—502X20025
工程图纸

规格与外形图纸

JDZJ-10-6G 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZJ-10-6G

本产品为户内单相环氧树脂浇注电压互感器,10kV设备,二次电压0.1kV,用于在KYN28柜体、环网柜等开关柜中将母线电压降压,供计量与保护使用。其干式环氧树脂本体替代油绝缘或SF6绝缘,使日常维护无需处理液体和监测气体,整机重量25kg。

可选准确级为0.2、0.5、1.0和6P(3P),额定输出为15VA、40VA、80VA、50VA和400VA,具体取决于所订购的准确级组合。绝缘水平为12/42/75kV和7.2/32/60kV,设计可在50Hz或60Hz下运行。产品符合GB/T 20840系列标准;试验报告和例行试验文件可按需提供。

本产品用于户内,适用于变电站间隔以及母线计量与保护回路。安装时按规定的紧固点及规定间隙固定本产品,二次侧应一点接地,带电时严禁短接二次侧。本产品不适用于户外使用,也不适用于高于其额定电压等级的回路。不同变比与准确级规格、出口包装及售后服务均可按需报价。
