户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于10kV系统的户内电压互感器,适用于环网柜应用中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZU10-10-6R | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2,0.5 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 20VA / 40VA / 60VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧连接线路和中性线。二次端子为1a和1n。PT带电时切勿短路二次侧——会导致危险的过电流。二次绕组应在一点(1n)接地以确保安全。一次侧应配置合适的熔断器。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该PT的绝缘水平是多少?
答: 绝缘水平为12/42/75kV,即设备最高电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。也可提供7.2/32/60kV。
问: 可用的准确级和负荷有哪些?
答: 准确级为0.2和0.5。额定负荷为20VA、40VA和60VA。
问: 该PT是否适用于户外使用?
答: 不可以,由于其环氧树脂浇注和户内结构,仅设计用于户内使用。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 0.2 | 0.5 | 1.0 | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| JDZ10-10R JDZ10-6R | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 30 | 50 | 100 | 600 | 34 |
| JDZ10F-10R JDZ10F-6R | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.5 | 15 | 20 | / | 2×300 | 34 |
| JDZU10-10R JDZU10-6R | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 | 20 | 40 | 60 | 电源最大输出600 | 34 |

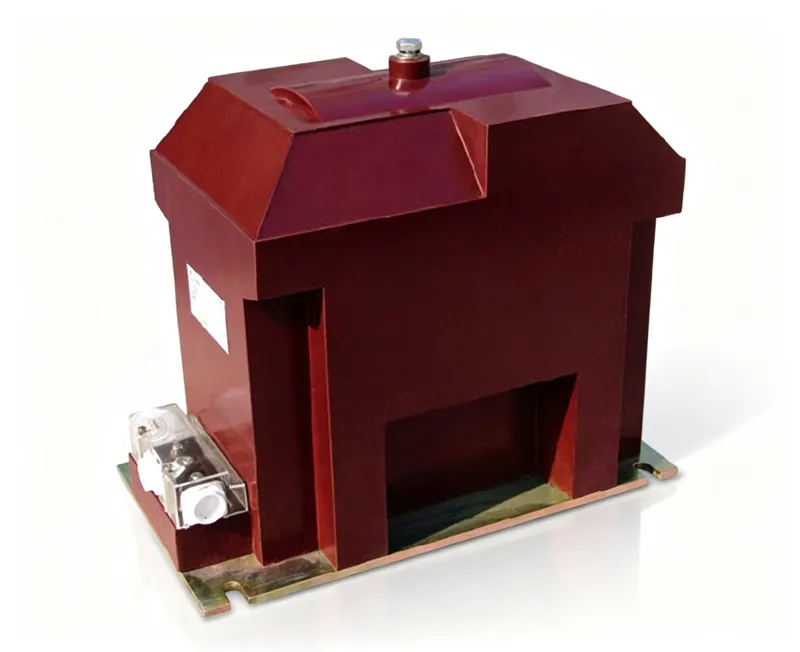

JDZU10-10-6R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZU10-10-6R 是一款用于 10 kV 系统的户内单相环氧树脂浇注电压互感器,将一次电压降至 0.1 kV 二次电压,供计量与控制使用。其设计遵循 IEC 61869 系列,并以 GB/T 20840 和 IEEE C57.13 作为相关试验与试验文件的参考框架。
绝缘采用干式环氧树脂浇注,形成坚固无气隙的实体,无需注油。可选准确级为 0.2 和 0.5,在 50 Hz 或 60 Hz 下额定负荷为 20 VA、40 VA 和 60 VA。绝缘水平标称为 12/42/75 kV 和 7.2/32/60 kV,整机重量为 34 kg。本产品为标准规格产品;非标准变比或准确级组合请在订货前与工厂协商。
本产品适用于风电、光伏及储能汇集变电站的户内安装。请遵守一次端子标识,二次侧应单点接地,带电时严禁短接二次侧。过度指定准确级会造成预算浪费。询价时请索取数据表与试验报告。
