首页产品电压互感器JDZU10-10-6R
JDZU10-10-6R 户内单相环氧树脂浇注式电压互感器
10kVJDZU10-10-6R
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2,0.5)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZU10-10-6R

JDZU10-10-6R 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量34kg
工程数据

完整电气与机械规格

型号编号: JDZU10-10-6R

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2,0.5
额定输出负荷:20VA / 40VA / 60VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内电压互感器,适用于环网柜应用中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZU10-10-6R工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2,0.5准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷20VA / 40VA / 60VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 10kV户内开关设备和环网柜
  • 中压网络中的电压测量和保护
  • 准确级0.2或0.5的计量应用
  • 干式绝缘的户内安装

不建议用于

  • 无附加防护的户外安装
  • 设备最高电压超过12kV的系统
  • 需要0.1级或更高准确级的高精度贸易计量
  • 直流系统或非正弦波形

拓扑与接线

对于电压互感器(PT):一次侧连接线路和中性线。二次端子为1a和1n。PT带电时切勿短路二次侧——会导致危险的过电流。二次绕组应在一点(1n)接地以确保安全。一次侧应配置合适的熔断器。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该PT的绝缘水平是多少?

答: 绝缘水平为12/42/75kV,即设备最高电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。也可提供7.2/32/60kV。

问: 可用的准确级和负荷有哪些?

答: 准确级为0.2和0.5。额定负荷为20VA、40VA和60VA。

问: 该PT是否适用于户外使用?

答: 不可以,由于其环氧树脂浇注和户内结构,仅设计用于户内使用。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZU10-10-6R
8 列 · 3 行

JDZ10-10、6R型电压互感器

型号额定电压比 (kV)准确级组合0.20.51.0二次热极限输出 (VA)重量 (kg)
JDZ10-10R JDZ10-6R10/0.1 6/0.10.2 0.5 1.0305010060034
JDZ10F-10R JDZ10F-6R10/0.1/0.1 6/0.1/0.10.2/0.51520/2×30034
JDZU10-10R JDZU10-6R10/0.1/0.22 6/0.1/0.220.2 0.5204060电源最大输出60034

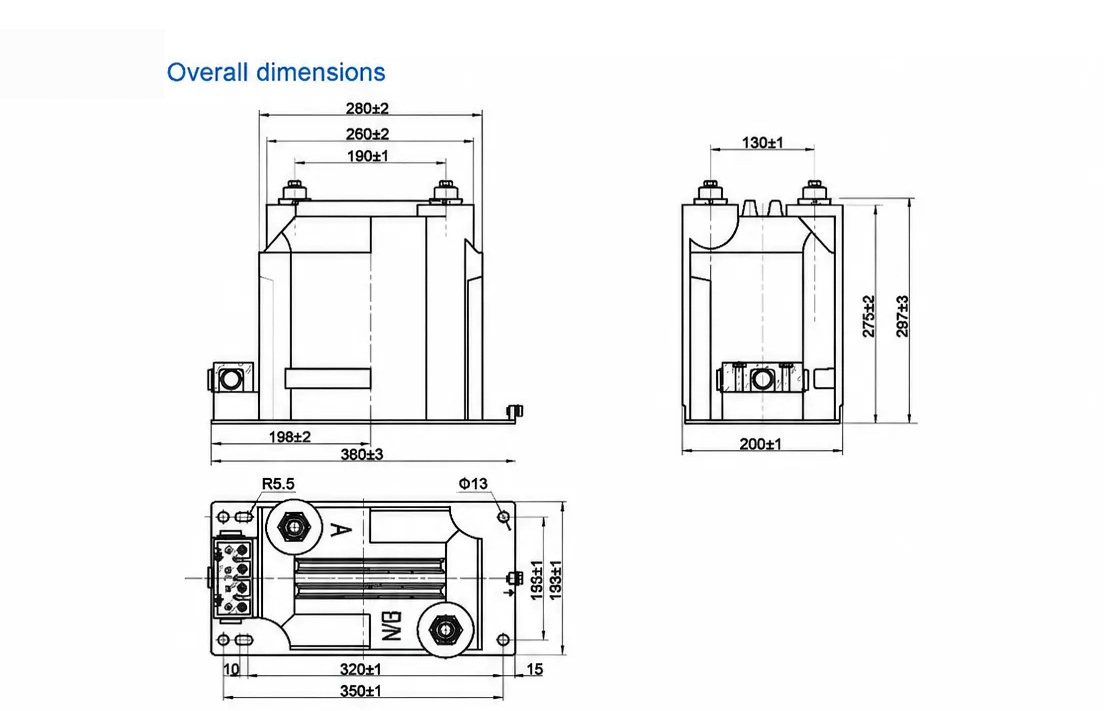

工程图纸

规格与外形图纸

JDZU10-10-6R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZU10-10-6R

JDZU10-10-6R 是一款用于 10 kV 系统的户内单相环氧树脂浇注电压互感器,将一次电压降至 0.1 kV 二次电压,供计量与控制使用。其设计遵循 IEC 61869 系列,并以 GB/T 20840 和 IEEE C57.13 作为相关试验与试验文件的参考框架。

绝缘采用干式环氧树脂浇注,形成坚固无气隙的实体,无需注油。可选准确级为 0.2 和 0.5,在 50 Hz 或 60 Hz 下额定负荷为 20 VA、40 VA 和 60 VA。绝缘水平标称为 12/42/75 kV 和 7.2/32/60 kV,整机重量为 34 kg。本产品为标准规格产品;非标准变比或准确级组合请在订货前与工厂协商。

本产品适用于风电、光伏及储能汇集变电站的户内安装。请遵守一次端子标识,二次侧应单点接地,带电时严禁短接二次侧。过度指定准确级会造成预算浪费。询价时请索取数据表与试验报告。
