首页产品电压互感器JDZU51-10-6

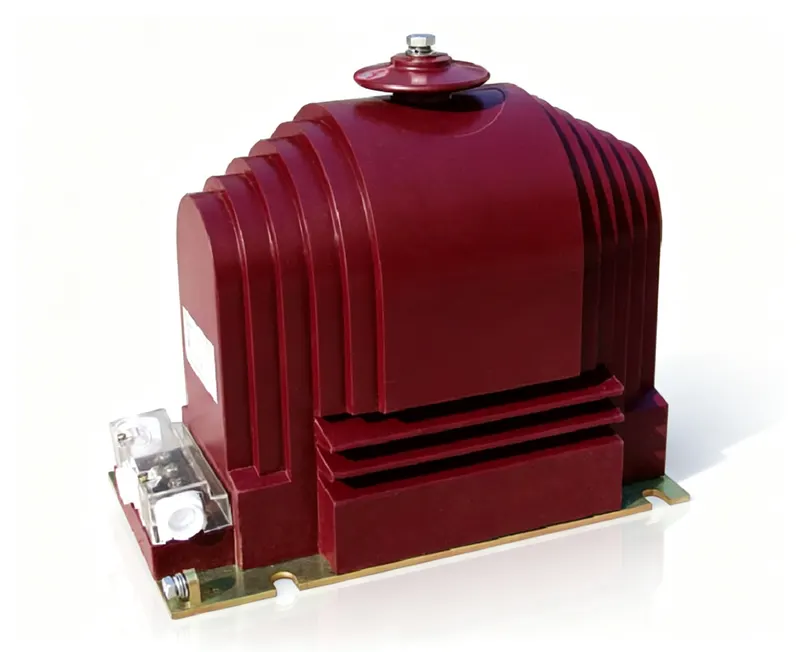

JDZU51-10-6 户内单相环氧树脂浇注式电压互感器
10kVJDZU51-10-6
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2,0.5)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZU51-10-6

JDZU51-10-6 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量50kg
工程数据

完整电气与机械规格

型号编号: JDZU51-10-6

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2,0.5
额定输出负荷:40VA / 80VA / 150VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内单相电压互感器,环氧树脂绝缘,适用于环网柜应用中的计量与保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZU51-10-6工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2,0.5准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷40VA / 80VA / 150VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜(RMU)应用
  • 10kV一次电压系统
  • 计量与保护,准确级0.2/0.5
  • 需要环氧树脂绝缘的干式环境

不建议用于

  • 户外安装
  • 设备最高电压超过12kV的系统
  • 超过150VA的高负载应用
  • 非50/60Hz的非标准频率

拓扑与接线

对于电压互感器(PT):按照IEC 61869-3将一次侧连接到线路和中性线。二次端子为1a/1n。在PT带电时切勿短路二次侧——会导致危险的过电流。在一点接地二次绕组。绝缘水平:12kV系统;工频耐受42kV;雷电冲击耐受75kV峰值。也可用于7.2kV系统,工频32kV,冲击60kV。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该PT的绝缘水平是多少?

答: 该互感器额定用于12kV系统,工频耐受42kV,雷电冲击耐受75kV峰值。也可用于7.2kV系统,分别对应32kV和60kV。

问: 该PT能否用于户外?

答: 不可以,由于采用环氧树脂浇注结构,该产品仅设计用于户内。

问: 可用的准确级有哪些?

答: 该产品提供0.2和0.5准确级,适用于计量和保护。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZU51-10-6
9 列 · 10 行

JDZ51-10、6 JDZX51-10、6 型电压互感器技术参数

型号额定电压比(kV)准确级组合准确级及额定输出(VA) 0.2准确级及额定输出(VA) 0.5准确级及额定输出(VA) 1.0准确级及额定输出(VA) 3P/6P二次热极限输出(VA)重量(kg)
JDZ51-1010/0.10.275150300/110050
JDZ51-66/0.10.5——————
JDZ51-1010/0.1/0.10.2/0.53050//2×500—
JDZF51-66/0.1/0.10.2/0.5——————
JDZJ51-1010/0.1/0.220.24080150/电源最大输出600VA—
JDZJ51-66/0.1/0.220.5——————
JDZX51-1010/√3/0.1/√3/0.1/30.2/6P(3P)6015030010080045
JDZX51-66/√3/0.1/√3/0.1/30.5/6P(3P)——————
JDZXF51-1010/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)3040/1002×400—
JDZXF51-66/√3/0.1/√3/0.1/√3/0.1/3———————
工程图纸

规格与外形图纸

JDZU51-10-6 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZU51-10-6

这款室内单相环氧树脂浇注电压互感器,针对空间受限的开关柜中精确计量的工程难题,需要紧凑的干式设备将10kV降至0.1kV,且无需油或维护。JDZU51-10-6 是一款用于50Hz或60Hz系统计量与监测的电压互感器。

干式环氧树脂浇注绝缘一次绕组,并提供浇注单元应有的机械完整性。工厂例行试验包括变比和极性验证,试验报告可按需提供。准确级0.2和0.5支持电能计量,额定负荷选项40VA、80VA和150VA可使二次负载与实际仪表和继电器负荷相匹配。

该产品具有12/42/75kV或7.2/32/60kV绝缘水平,重量50kg,适用于开关柜和控制柜的室内安装。二次侧带电时严禁短路;二次侧应一点接地,并遵循铭牌端子图。典型部署包括铁路、数据中心、医院和水务设施等基础设施。可按需提供定制变比和绕组配置,试验文件和交付条款在询价时确认。
