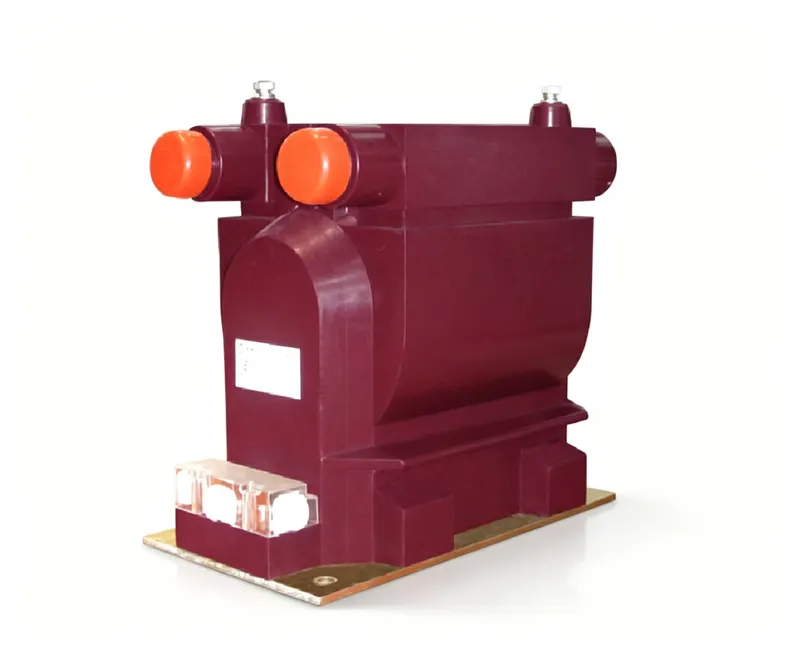

JDZU6-20-15R 户内单相环氧树脂浇注式电压互感器
20kVJDZU6-20-15R
绕组与原理拓扑内部接线示意图
Primary Winding:20kV
Secondary Winding:0.1kV (0.2,0.5,1.0)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZU6-20-15R

JDZU6-20-15R 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量65kg
工程数据

完整电气与机械规格

型号编号: JDZU6-20-15R

电气参数

一次额定电压 (Un):20kV
二次绕组电压:0.1kV
计量与保护准确级:0.2,0.5,1.0
额定输出负荷:30VA / 60VA / 150VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):24/65/125kV,18/55/105kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZU6-20-15R 是一款用于20kV系统的户内单相电压互感器,适用于环网柜中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZU6-20-15R工厂铭牌标识
一次电压20kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2,0.5,1.0准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷30VA / 60VA / 150VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)24/65/125kV,18/55/105kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜应用
  • 20kV一次系统
  • 计量和保护
  • 50Hz或60Hz电网

不建议用于

  • 户外变电站
  • 直接用于三相系统
  • 电压高于24kV
  • 直流系统

拓扑与接线

对于电压互感器:一次侧连接线路和中性点。二次端子为1a/1n。切勿在带电时短路电压互感器的二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子标识规范。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该电压互感器的绝缘水平是多少?

答: 绝缘水平为24kV系统;工频耐受电压65kV;雷电冲击耐受电压125kV峰值。也可提供18kV系统;工频耐受电压55kV;雷电冲击耐受电压105kV峰值。

问: 可提供哪些准确级?

答: 可提供0.2、0.5和1.0准确级。

问: 能否用于户外?

答: 不可以,它仅设计用于户内。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZU6-20-15R
8 列 · 4 行

JDZ6-20、15R型电压互感器技术参数

型号额定电压比(kV)准确级组合准确级及其额定输出(VA) C0SΦ=0.8 (0.2)准确级及其额定输出(VA) C0SΦ=0.8 (0.5)准确级及其额定输出(VA) C0SΦ=0.8 (1.0)二次热极限输出(VA)重量(kg)
JDZ6-20R20/0.10.24010020060065
JDZ6-15R15/0.10.54010020060065
JDZJ6-20R20/0.1/0.220.23060150电源最大输出 500VA65
JDZJ6-15R15/0.1/0.220.53060150电源最大输出 500VA65
工程图纸

规格与外形图纸

JDZU6-20-15R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZU6-20-15R

JDZU6-20-15R 是一款用于 20 kV 系统的户内单相环氧树脂浇注电压互感器,将一次电压降至 0.1 kV,用于计量与保护。其设计遵循 IEC 61869、GB/T 20840 和 IEEE C57.13 标准框架,干式环氧树脂浇注为绕组组件提供户内运行所需的绝缘。绝缘水平标称为 24/65/125 kV 和 18/55/105 kV,在 50 Hz 或 60 Hz 下,准确级 0.2、0.5 和 1.0 对应的额定负荷分别为 30 VA、60 VA 和 150 VA。本机重 65 kg,属于标准户内浇注系列;非标准变比及准确级组合可按需报价。典型应用为户内变电站开关柜及母线的电压测量与保护。

安装时,二次回路应一点接地,并遵循铭牌端子图接线;带电时严禁短接二次回路。20 kV 等级为上限,不得用于更高电压系统。可提供 OEM 品牌及试验文件包,交货期在询价时确认。
