首页产品电压互感器JDZU6-10-6R
JDZU6-10-6R 户内单相环氧树脂浇注式电压互感器
10kVJDZU6-10-6R
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2,0.5)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZU6-10-6R

JDZU6-10-6R 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量30kg
工程数据

完整电气与机械规格

型号编号: JDZU6-10-6R

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2,0.5
额定输出负荷:20VA / 40VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内单相电压互感器,适用于环网柜应用中的计量与保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZU6-10-6R工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2,0.5准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷20VA / 40VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 10kV户内开关设备和环网柜
  • 计量和保护应用
  • 50Hz或60Hz系统
  • 采用干式绝缘的户内安装

不建议用于

  • 户外安装
  • 12kV以上系统
  • 超过0.2级的更高精度计量
  • 直流应用

拓扑与接线

对于电压互感器:一次侧连接线路和中性点。二次侧端子为1a/1n。在带电时切勿短路电压互感器的二次侧——会导致危险的过电流。二次绕组应单点接地。遵循IEC 61869-3端子惯例。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 绝缘水平为12/42/75kV,即系统电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。

问: 可用的准确级有哪些?

答: 准确级为0.2级和0.5级,额定输出分别为20VA和40VA。

问: 该互感器是否适用于户外?

答: 不可以,该产品仅设计用于户内。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZU6-10-6R
8 列 · 3 行

JDZ6-10、6R型电压互感器

型号额定电压比(kV)准确级组合额定输出(VA) 0.2额定输出(VA) 0.5额定输出(VA) 1.0二次热极限输出(VA)重量(kg)
JDZ6-10R JDZ6-6R10/0.1 6/0.10.2 0.5 1.0305010040030
JDZF6-10R JDZF6-6R10/0.1/0.1 6/0.1/0.10.2/0.51520302×20030
JDZU6-10R JDZU6-6R10/0.1/0.22 6/0.1/0.220.2 0.52040/电源最大输出40030
工程图纸

规格与外形图纸

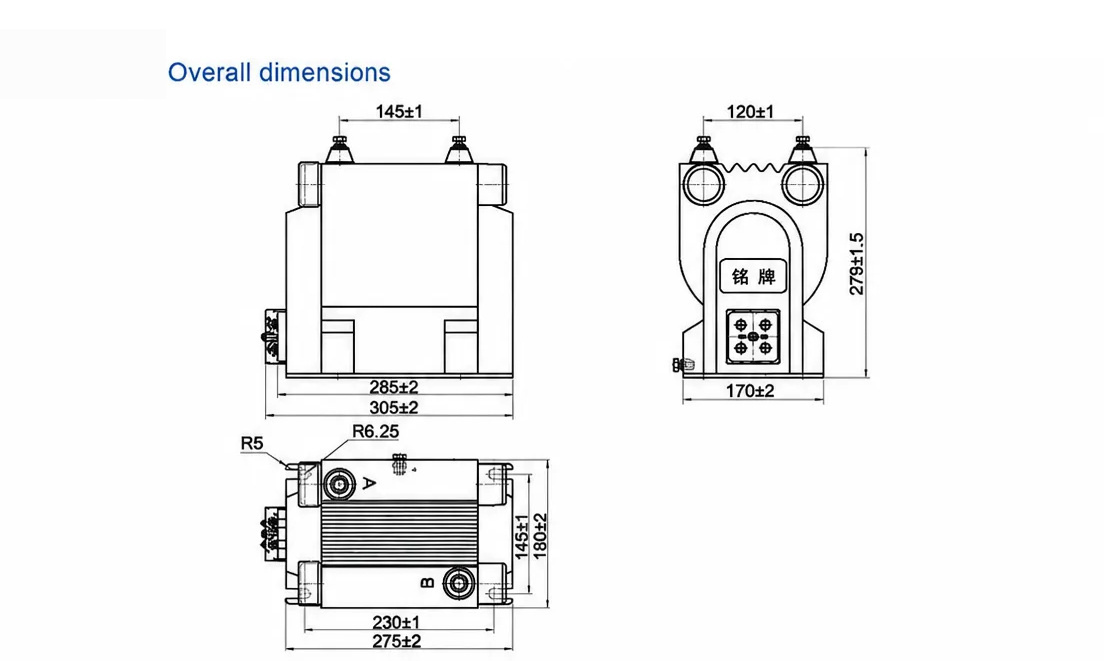

JDZU6-10-6R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZU6-10-6R

JDZU6-10-6R 是一款室内单相环氧树脂浇注电压互感器,一次额定电压为 10kV,二次额定电压为 0.1kV,用于将中压系统电压降至可测量水平,供计量与保护仪表使用。其干式环氧树脂浇注体对绕组组件起到绝缘作用,使该设备成为自重 30kg 的独立、免维护整体。

可提供准确级 0.2 和 0.5,在 50Hz 或 60Hz 下额定负荷分别为 20VA 和 40VA,绝缘水平标称为 12/42/75kV 和 7.2/32/60kV。作为标准产品目录规格,它适用于室内开关柜中的常规计量与保护用途;非标准变比或准确级组合应在订购前与工厂协商。产品符合 GB/T 20840 系列标准,型式试验报告和例行试验证书可随试验文件包一并提供。

典型安装位置为中压开关柜、环网柜和中心安装式柜体内部。二次侧应单点接地,并将外壳连接到变电站接地网;一次侧带电时严禁短接二次侧。投运前应核对极性和变比。样品和型式试验支持可按需提供。
