户外单相环氧树脂浇注电压互感器,带2个一次熔断器,额定电压20kV/15kV,用于配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。环氧树脂结构,耐候性好,抗紫外线,适合户外安装。准确级:0.2、0.5、1.0。变比和规格可定制。
JDZW-20 15R2 是一款户外单相环氧树脂电压互感器,适用于20kV/15kV系统,适合配电网络的电能计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | IEC 61869 / GB/T 20840 |
| 型号代码 | JDZW-20-15R2 | 工厂铭牌标识 |
| 一次电压 | 20kV/15kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | 0.2/0.5/1.0 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | [On Request] | 工频与雷电冲击耐受 |
| 标准 | IEC 61869 / GB/T 20840 | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器:按IEC 61869将一次侧连接到线路和中性线。二次端子为1a/1n。切勿在带电时短路PT的二次侧——会导致危险的过电流。将二次绕组单点接地以确保安全。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: IEC 61869 / GB/T 20840
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 提供的数据中未指定绝缘水平;请参考数据表或联系我们获取详细信息。
问: 该互感器可以用于室内吗?
答: 不可以,它是为户外使用设计的,采用抗紫外线环氧树脂。
问: 有哪些准确级可选?
答: 可提供0.2、0.5和1.0准确级。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 额定输出(VA) 0.2 | 额定输出(VA) 0.5 | 额定输出(VA) 1.0 | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|
| JDZW-20(R) JDZW-15(R) | 20/0.1 15/0.1 | 0.2 0.5 | 40 | 100 | 200 | 800 | 45 |
| JDZW-20(R) JDZW-15(R) | 20/0.1/0.1 15/0.1/0.1 | 0.2/0.5 | 20 | 30 | / | 2×400 | 45 |
| JDZW-20(R) JDZW-15(R) | 20/0.1/0.22 15/0.1/0.22 | 0.2/3P 0.5/3P | 30/500 | 60/500 | 100/500 | 电源输出3级 500VA | 45 |

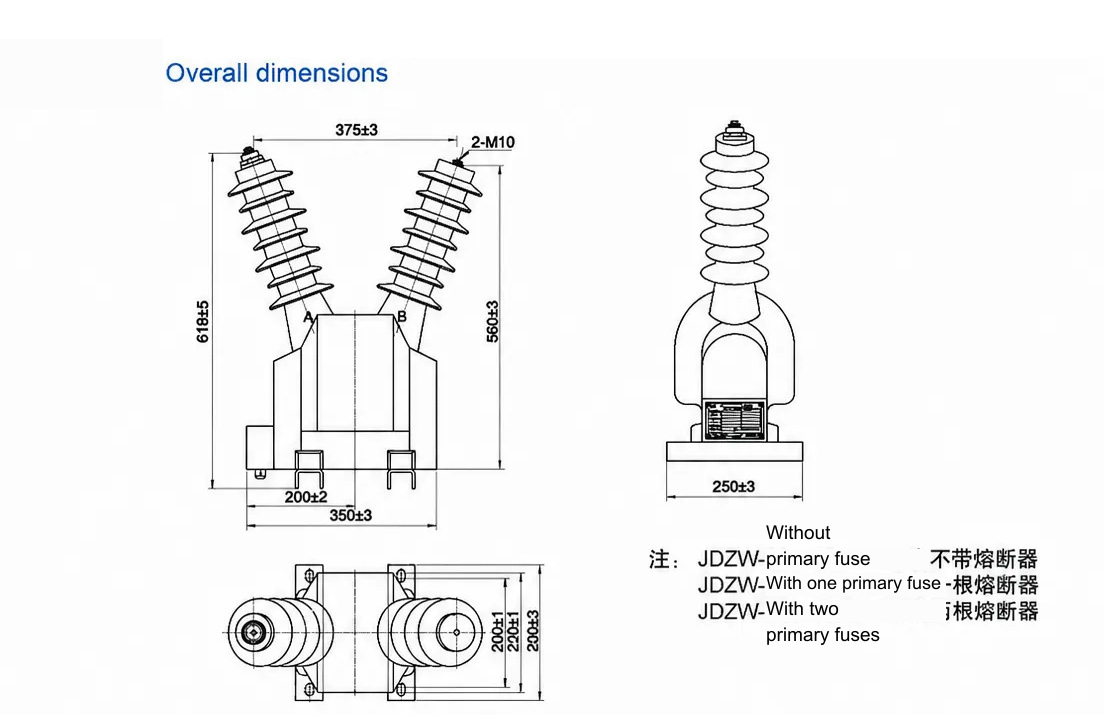

JDZW-20-15R2 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZW-20-15R2 是一台户外单相环氧树脂浇注电压互感器,额定电压为 20kV/15kV,用于将一次电压降至可测量的二次电压水平,供配电系统计量与保护使用。其干式环氧树脂绝缘与浇注结构适用于户外运行,并具备抗紫外线防护能力,可长期承受日晒与气候影响。
准确级可在 0.2、0.5 和 1.0 之间定制,额定输出(VA)必须与实际二次负荷相匹配;每个准确级对应的具体 VA 范围标注于铭牌和正式数据表中。产品配有两支一次熔断器。该产品符合 IEC 61869 和 GB/T 20840,适用频率为 50/60Hz,试验报告和例行文件可按需提供。
典型应用场景为户外配电线路,可柱上安装或用于箱式变电站。二次侧应单点接地,且带电时严禁短路。请勿指定高于计量需求的准确级,否则只会增加成本而无收益。变比和准确级均可定制,可按需提供 OEM 或贴牌供货及配套文件包。
同一产品族、不同规格参数 —— 选型前可横向对比。
