户外单相硅橡胶绝缘电压互感器，适用于10kV/6kV系统。内置两个一次侧熔断器，提供双重过流保护。额定绝缘水平为12/42/75kV和7.2/32/60kV。符合IEC 61869和GB/T 20840标准。多种准确级组合：0.2、0.5、1.0。额定输出最高80VA，二次热极限输出500VA。耐紫外线、防污染，适用于户外杆上安装。
户外10kV/6kV硅橡胶电压互感器，带双一次熔断器，适用于配电网的计量和继电保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | IEC 61869-1,3, GB/T 20840.1,3 |
| 型号代码 | JDZW2-10-6ARGY | 工厂铭牌标识 |
| 一次电压 | 10kV/6kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | 0.2, 0.5, 1.0 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 20-80VA | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV, 7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | IEC 61869-1,3, GB/T 20840.1,3 | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | Outdoor single-phase silicone rubber composite insulation | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器（PT）：根据IEC 61869-3将一次侧连接到线路和中性线。二次端子为1a/1n。PT带电时切勿短路二次侧——会导致危险的过电流。将二次绕组在一点（1n）接地以确保安全。确保一次熔断器额定值正确并正确安装。遵守当地接线规范。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： IEC 61869-1,3, GB/T 20840.1,3
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该电压互感器的绝缘水平是多少？
答： 对于10kV系统：最高电压12kV，工频耐受42kV，雷电冲击75kV。对于6kV系统：最高电压7.2kV，工频耐受32kV，雷电冲击60kV。
问： 该电压互感器能否同时用于计量和保护？
答： 是的，它提供0.2、0.5和1.0准确级，允许在适当选择负载的情况下用于计量（0.2）和保护（1.0）。
问： 两个一次熔断器的用途是什么？
答： 两个熔断器提供双重过流保护，在内部故障或过流情况下增强安全性和可靠性。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 准确级及其额定输出(VA) 0.2 | 准确级及其额定输出(VA) 0.5 | 准确级及其额定输出(VA) 1.0 | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|
| JDZW-10A(R)GY JDZW-6A(R)GY | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 20 | 40 | 80 | 500 | 25 |
| JDZW-10A(R)GY JDZW-6A(R)GY | 10/0.1/0.22 6/0.1/0.22 | 0.2/3(P) 0.5/3(P) 1.0/3(P) | 15/300 | 30/300 | 60/300 | 电源输出3级 300VA | 25 |

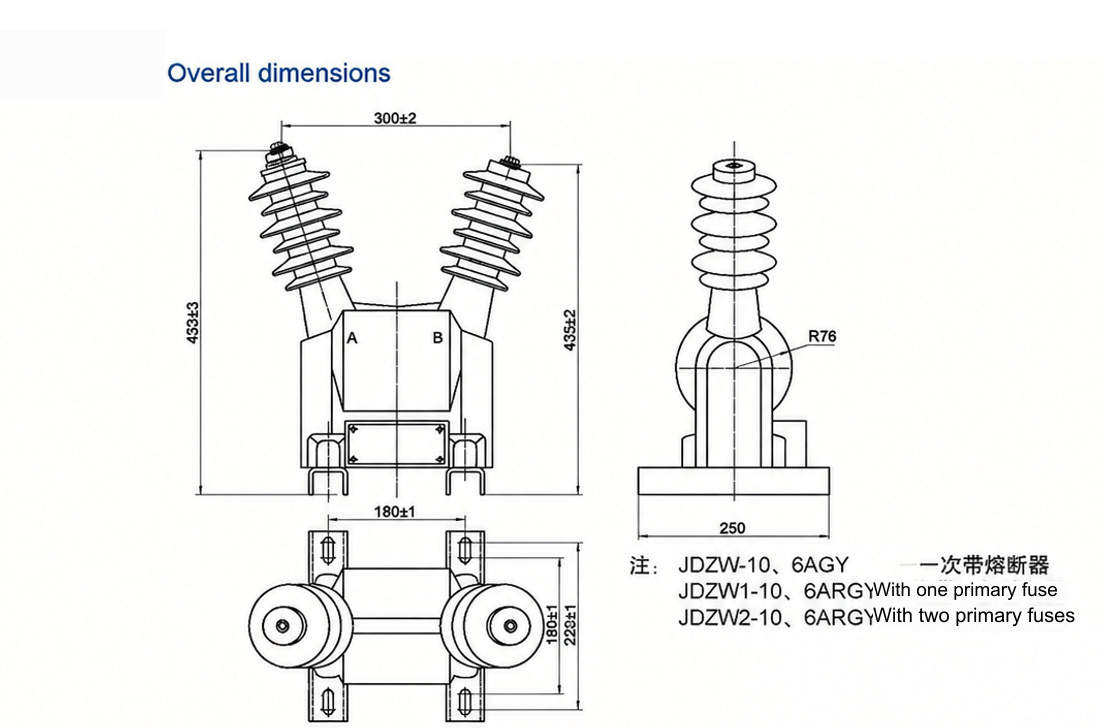

JDZW2-10-6ARGY 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
