户外单相环氧树脂浇注式电压互感器,额定电压10kV/6kV,用于配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。采用环氧树脂浇注结构,具有良好的耐候性和抗紫外线性能,适用于户外安装。可选带或不带一次熔断器。准确级:0.2、0.5、1.0。变比和规格可定制。
户外单相环氧树脂电压互感器,用于10kV/6kV系统,准确级0.2/0.5/1.0,带一次熔断器。适用于户外计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | IEC 61869 / GB/T 20840 |
| 型号代码 | JDZW1-10-6RGY | 工厂铭牌标识 |
| 一次电压 | 10kV/6kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | 0.2/0.5/1.0 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | [On Request] | 工频与雷电冲击耐受 |
| 标准 | IEC 61869 / GB/T 20840 | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):按IEC 61869将一次侧连接到线路和中性线。二次端子为1a/1n。确保二次侧单点接地。PT带电时严禁短路二次侧——会导致危险的过电流。注意极性标记。对于双变比型号,相应选择分接。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: IEC 61869 / GB/T 20840
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 规格未提供绝缘水平;需[按要求]确定。
问: 可以在室内使用吗?
答: 不可以,它专为户外安装设计,采用抗紫外线环氧树脂。
问: 有哪些准确级可选?
答: 0.2、0.5和1.0,适用于计量和保护。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 额定输出(VA) cosφ=0.8 (0.2) | 额定输出(VA) cosφ=0.8 (0.5) | 额定输出(VA) cosφ=0.8 (1.0) | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|
| JDZW-10(R)GY JDZW-6(R)GY | 10/0.1 6/0.1 | 0.2 0.5 | 30 | 60 | 120 | 500 | 30 |
| JDZW-10(R)GY JDZW-6(R)GY | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.5 | 10 | 10 | — | 2×250 | 30 |
| JDZW-10(R)GY JDZW-6(R)GY | 10/0.1/0.22 6/0.1/0.22 | 0.2(3P) 0.5(3P) | 20/500 | 40/500 | 80/500 | 电源输出3级 500VA | 30 |

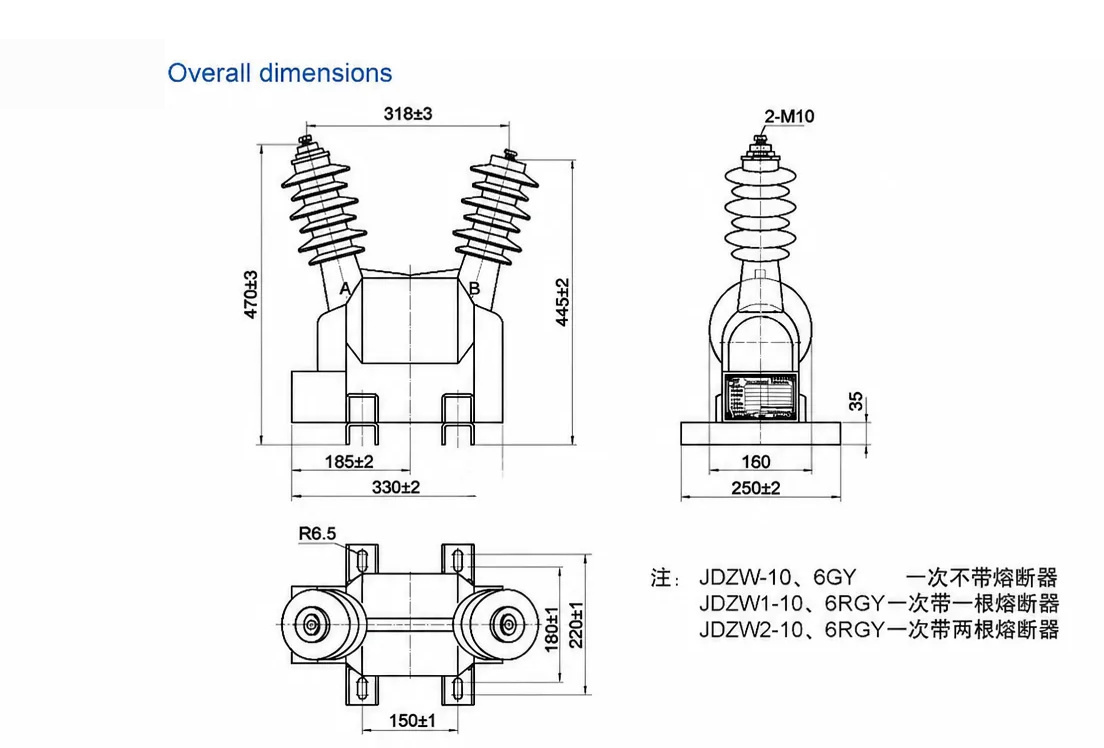

JDZW1-10-6RGY 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

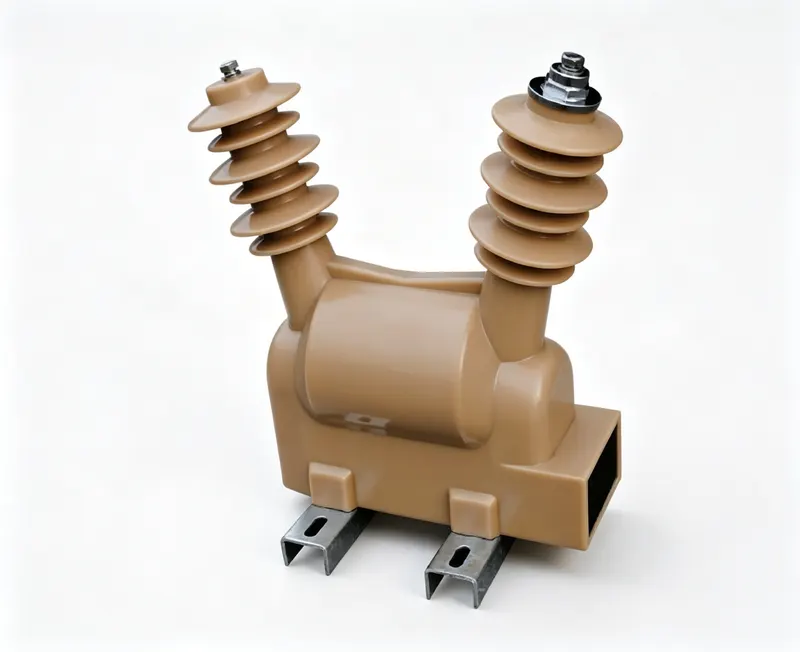

JDZW1-10-6RGY 是一款户外单相环氧树脂浇注电压互感器,适用于 10kV/6kV 系统,依据 IEC 61869 和 GB/T 20840 将一次电压降至可测量的二次电压水平,用于计量和保护。其干式环氧树脂绝缘与浇注结构适合户外使用,并具备抗紫外线防护以适应裸露安装;绕组结构与铁芯材料可按需提供。
准确级可在 0.2、0.5 和 1.0 之间定制,产品运行频率为 50/60Hz。额定输出(VA)、短时热极限输出以及动热稳定参数可按需提供;这些数据请参阅铭牌和正式数据表。在户外配电系列中,该产品定位于杆上安装或箱式变电站应用,适用于需要户外型、带熔断器保护的单相电压互感器的场合。
随产品附带一只一次熔断器。二次侧带电时严禁短路;二次侧应一点接地,并遵循铭牌端子图接线。投运前,请核实实际二次负荷(VA)与额定输出是否匹配。10kV/6kV 等级为上限,不得超过。变比与准确级组合均可定制;询价时请一并索取试验文件和交货条款。
