首页产品电压互感器JDZW1-10-6ARGY
JDZW1-10 6ARGY 10kV户外硅橡胶电压互感器(带1个熔断器)
10kV/6kVJDZW1-10-6ARGY
绕组与原理拓扑内部接线示意图
Primary Winding:10kV/6kV
Secondary Winding: (0.2, 0.5, 1.0)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZW1-10-6ARGY

JDZW1-10 6ARGY 10kV户外硅橡胶电压互感器(带1个熔断器)

户外单相硅橡胶绝缘电压互感器,适用于10kV/6kV系统。内置一个一次侧熔断器,用于过流保护。额定绝缘水平为12/42/75kV和7.2/32/60kV。符合IEC 61869和GB/T 20840标准。多种准确级组合:0.2、0.5、1.0。额定输出高达80VA,二次热极限输出500VA。抗紫外线、防污秽,适用于户外杆上安装。

核心工程优势

  • 10kV户外硅橡胶电压互感器
  • 带1个一次侧熔断器
  • 符合IEC 61869标准
  • 耐候性好
  • 0.2准确级
工程数据

完整电气与机械规格

型号编号: JDZW1-10-6ARGY

电气参数

一次额定电压 (Un):10kV/6kV
计量与保护准确级:0.2, 0.5, 1.0
额定输出负荷:20-80VA
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:硅橡胶绝缘
绝缘水平 (BIL):12/42/75kV, 7.2/32/60kV
环境等级:Outdoor single-phase silicone rubber composite insulation
标准符合性:IEC 61869-1,3, GB/T 20840.1,3
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户外10kV/6kV电压互感器,硅橡胶绝缘,内置一次侧熔断器,适用于配电网络的电能计量和继电保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)IEC 61869-1,3, GB/T 20840.1,3
型号代码JDZW1-10-6ARGY工厂铭牌标识
一次电压10kV/6kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级0.2, 0.5, 1.0准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷20-80VA额定 VA 下负荷试验
绝缘类型硅橡胶绝缘按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV, 7.2/32/60kV工频与雷电冲击耐受
标准IEC 61869-1,3, GB/T 20840.1,3按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境Outdoor single-phase silicone rubber composite insulation按数据表限值

适用与不适用边界

理想适用于

  • 10kV或6kV配电系统中的户外杆上计量
  • 准确级0.2的电能计量
  • 需要高达80VA负载的保护应用
  • 高污染或紫外线暴露环境
  • 需要一次侧熔断器进行过流保护的系统

不建议用于

  • 室内安装(专为户外使用设计)
  • 气体绝缘开关设备(GIS)应用
  • 直流系统
  • 电压等级超过12kV
  • 超过75kV峰值的瞬态过电压条件

拓扑与接线

对于电压互感器(PT):一次侧连接线路和中性线。二次侧端子为1a和1n。确保二次侧单点接地。PT带电时切勿短路二次侧——会导致危险过电流。绝缘水平:10kV系统:12/42/75kV(最高电压/工频耐受/雷电冲击耐受);6kV系统:7.2/32/60kV。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: IEC 61869-1,3, GB/T 20840.1,3

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该电压互感器的绝缘水平是多少?

答: 对于10kV系统:12/42/75kV(最高电压/工频/冲击)。对于6kV系统:7.2/32/60kV。

问: 该电压互感器能否用于室内?

答: 不可以,该产品专为户外使用设计,采用硅橡胶绝缘和抗紫外线材料。

问: 二次热极限输出是多少?

答: 500VA,根据规格。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZW1-10-6ARGY
8 列 · 2 行

JDZW-10、JDZW1-10、JDZW2-10 型电压互感器技术参数

型号额定电压比(kV)准确级组合准确级及其额定输出(VA) 0.2准确级及其额定输出(VA) 0.5准确级及其额定输出(VA) 1.0二次热极限输出(VA)重量(kg)
JDZW-10A(R)GY JDZW-6A(R)GY10/0.1 6/0.10.2 0.5 1.020408050025
JDZW-10A(R)GY JDZW-6A(R)GY10/0.1/0.22 6/0.1/0.220.2/3(P) 0.5/3(P) 1.0/3(P)15/30030/30060/300电源输出3级 300VA25

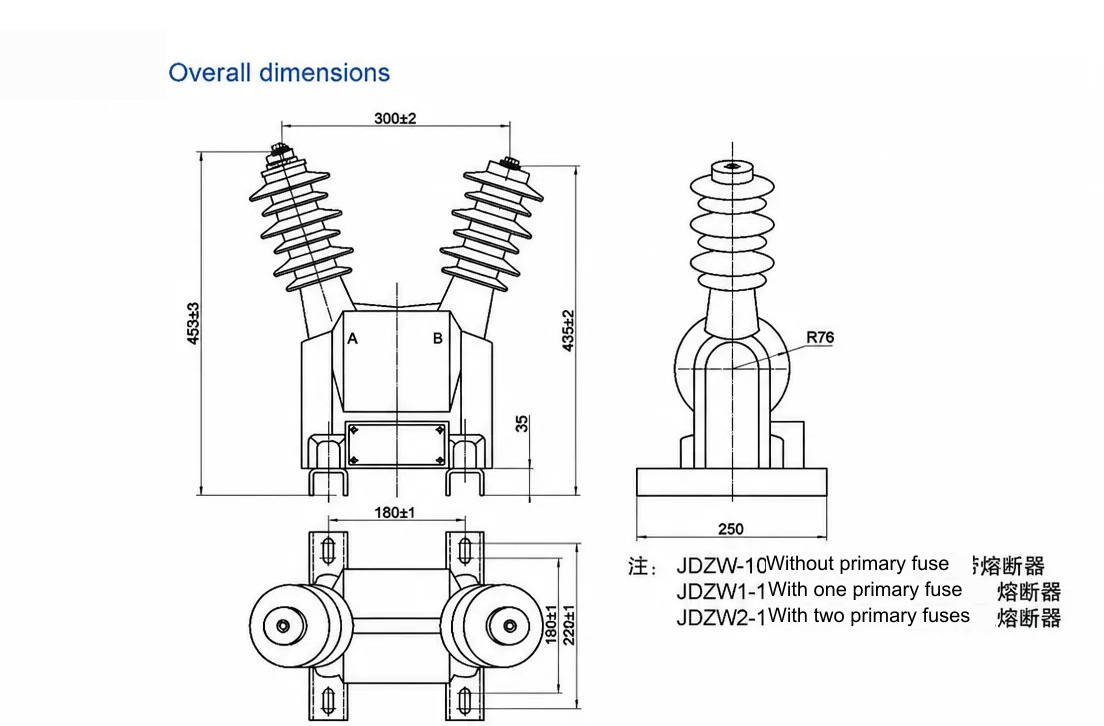

工程图纸

规格与外形图纸

JDZW1-10-6ARGY 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZW1-10-6ARGY

JDZW1-10-6ARGY 是一款用于 10kV/6kV 系统的单相户外电压互感器,将一次电压降为可供计量与测量的二次电压,用于保护与测量用途。其硅橡胶复合绝缘按 12/42/75kV 和 7.2/32/60kV 绝缘水平规定,因此该绝缘设计在同一壳体内同时覆盖 10kV 与 6kV 运行等级。

准确级可选 0.2、0.5 和 1.0,额定负荷为 20 至 80VA,适用于 50/60Hz 配电线路上的电能计量与继电保护。它配有一只一次熔断器,使一次回路可在本地清除故障,而不必仅依赖上级保护。该产品按 IEC 61869-1,3 和 GB/T 20840.1,3 制造,试验证书与例行试验报告可按需提供。

该产品用于户外配电线路,可柱上安装或用于箱式变电站,这些场合对耐候性有要求。二次侧应一点接地,且带电时严禁短路;送电前应核对极性与变比。不得用于高于其额定电压等级的运行场合。变比与准确级变型、试验文件包及交货周期可按需报价。
