户外单相环氧树脂浇注式电压互感器,额定电压35kV,用于配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。环氧树脂结构,耐候性好,抗紫外线,适合户外安装。准确级:0.2、0.5、1.0。变比和规格可定制。

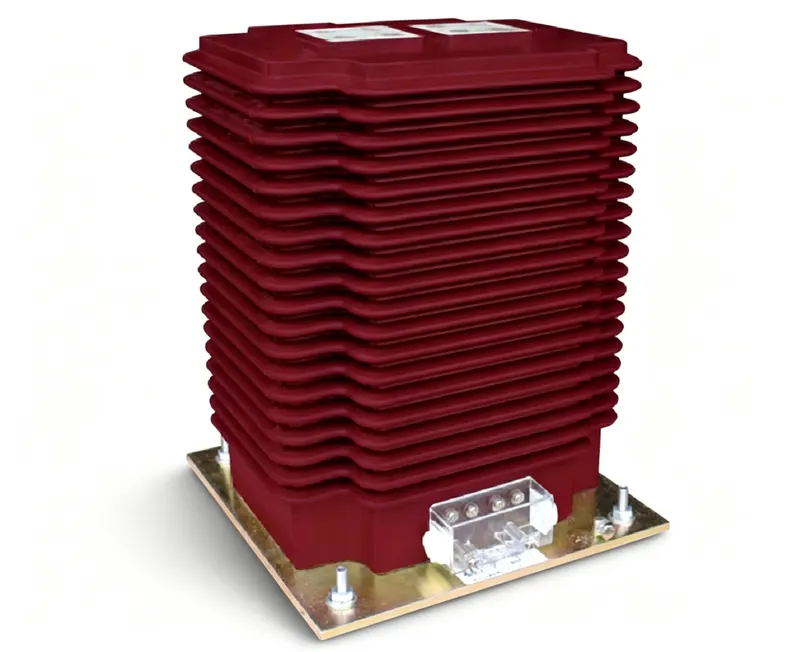

JDZW1-35是一款用于35kV系统的户外单相环氧树脂电压互感器,适用于精确电压测量和保护。符合IEC 61869和GB/T 20840标准。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | IEC 61869 / GB/T 20840 |
| 型号代码 | JDZW1-35 | 工厂铭牌标识 |
| 一次电压 | 35kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | 0.2/0.5/1.0 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | [On Request] | 工频与雷电冲击耐受 |
| 标准 | IEC 61869 / GB/T 20840 | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):根据IEC 61869,将一次侧连接到线路和中性线。二次端子为1a/1n。切勿在PT带电时短路其二次侧——会导致危险的过电流。为安全起见,将二次绕组单点接地。确保一次侧有适当的熔断保护。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: IEC 61869 / GB/T 20840
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: JDZW1-35的绝缘类型是什么?
答: 它采用干式环氧树脂绝缘,具有良好的耐候性和抗紫外线性能,适合户外使用。
问: 有哪些准确级可用?
答: 可提供0.2、0.5和1.0准确级,适用于计量和保护。
问: 它符合国际标准吗?
答: 是的,它符合IEC 61869和GB/T 20840标准。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 0.2 | 0.5 | 1.0 | 3P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZW1-35 | 35/0.1 | 0.2 0.5 1.0 | 50 | 100 | 200 | / | 1000 | 105 |
| JDZFW1-35 | 35/0.1/0.1 | 0.2/0.5 | 30 | 40 | / | / | 2x500 | 105 |
| JDZXW1-35G | 35/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) | 30 | 60 | / | 100 | 600 | 105 |
| JDZXFW1-35G | 35/√3/0.1/√3/0.1/3 | 0.2/0.2/3P(6P) 0.2/0.5/3P(6P) | 15 | 20 | / | 100 | 2x300 | 105 |

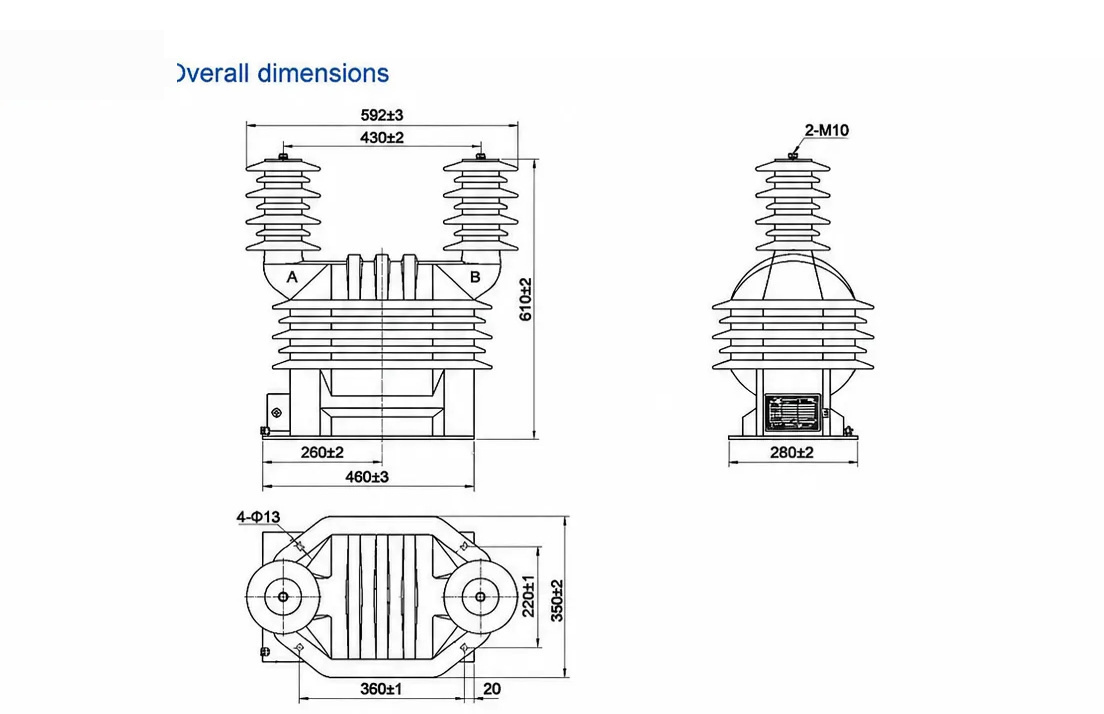

JDZW1-35 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZW1-35 是一台额定电压 35kV 的户外单相环氧树脂浇注电压互感器,用于将一次电压降为 35/0.1 kV 的二次电压,供中压配电系统中的计量与保护使用。其干式环氧树脂本体按户外运行条件浇注并具备抗紫外线防护,双柱结构内布置计量绕组与保护绕组。
可选准确级为 0.2、0.5 和 1.0,对应额定输出分别为 50 VA、100 VA 和 200 VA,二次热极限输出为 1000 VA;整机重量 105 kg。产品按 IEC 61869 和 GB/T 20840 设计制造,适用频率 50/60Hz,试验证书与例行试验报告可按需提供。典型应用场景包括铁路、数据中心、医院及水务部门的配电变电站。
送电前,应按所选准确级的额定输出核对二次负荷(VA),在二次侧一点接地,并遵循铭牌端子接线图。带电运行时二次侧严禁短路。本产品不适用于直流或非标准频率。准确级与变比选项、出口包装及售后服务均可按需报价。
