户外单相环氧树脂浇注式电压互感器,额定电压35kV,用于配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。环氧树脂结构,耐候性好,抗紫外线,适合户外安装。准确级:0.2、0.5、1.0。变比和规格可定制。
JDZW3-35是一款户外单相环氧树脂电压互感器,额定电压35kV,适用于户外配电网络中精确的电压测量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | IEC 61869 / GB/T 20840 |
| 型号代码 | JDZW3-35 | 工厂铭牌标识 |
| 一次电压 | 35kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | 0.2/0.5/1.0 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | [On Request] | 工频与雷电冲击耐受 |
| 标准 | IEC 61869 / GB/T 20840 | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧连接线路和中性线。二次端子为1a和1n。确保二次绕组在一点可靠接地。带电时切勿短路PT的二次侧——危险过电流。遵循IEC 61869 / GB/T 20840端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: IEC 61869 / GB/T 20840
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: JDZW3-35的绝缘类型是什么?
答: 它采用干式环氧树脂浇注,具有良好的耐候性和抗紫外线性能。
问: 有哪些准确级可供选择?
答: 可提供0.2、0.5和1.0准确级。
问: 可以在室内使用吗?
答: 它专为户外使用设计,但如果环境条件合适,也可安装在室内。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 额定输出 (VA) 0.2 | 额定输出 (VA) 0.5 | 额定输出 (VA) 1.0 | 额定输出 (VA) 3P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZW3-35 JDZW3-35R1 JDZW3-35R2 | 35/0.1 | 0.2 0.5 1.0 | 50 | 100 | 200 | / | 1000 | 105 |
| JDZW3-35 JDZW3-35R1 JDZW3-35R2 | 35/0.1/0.1 | 0.2/0.5 | 30 | 40 | / | / | 2x500 | 105 |
| JDZWX3-35G JDZWX3-35GR1 JDZWX3-35GR2 | 35/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) | 30 | 60 | / | 100 | 600 | 105 |
| JDZXFW3-35G JDZXFW3-35GR1 JDZXFW3-35GR2 | 35/√3/0.1/√3/0.1/3 | 0.2/0.2/3P(6P) 0.2/0.5/3P(6P) | 15 | 20 | / | 100 | 2x300 | 105 |

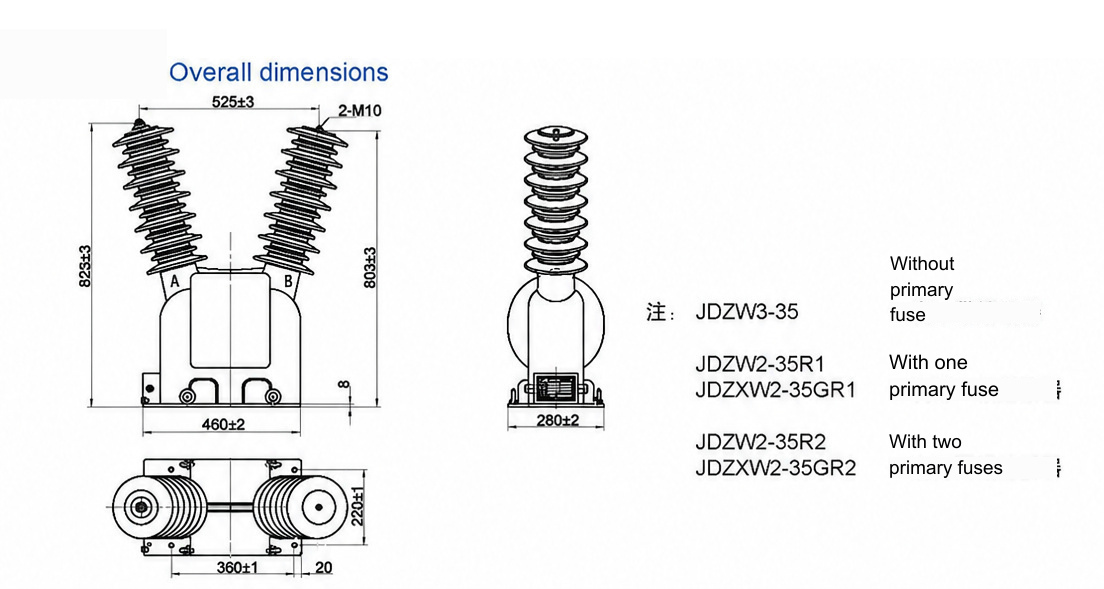

JDZW3-35 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
这是一台35 kV户外单相电压互感器,通常安装在变电站间隔或户外计量柜中,将一次电压降至标准二次电压,用于测量和保护。其绕组组件采用干式环氧树脂浇注绝缘,双柱式户外外壳具有抗紫外线性能,可长期耐受户外气候。
JDZW3-35的电压比为35/0.1 kV,准确级为0.2、0.5和1.0,额定输出分别为50 VA、100 VA和200 VA;35/0.1/0.1 kV版本提供0.2/0.5级,输出为30 VA和40 VA。二次热极限输出为1000 VA,双二次版本为2x500 VA,整机重量为105 kg。出厂前进行工厂例行试验、变比和极性校验以及局部放电筛查,试验报告可按需提供。
产品符合IEC 61869和GB/T 20840标准,适用频率为50/60 Hz。二次回路在带电时严禁短路,二次侧必须一点接地。准确级和变比可根据OEM供应进行定制,包括数据表、外形图和试验报告在内的完整文件包可按需提供。
