户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于10kV系统的户内单相电压互感器,环氧树脂绝缘,适用于环网柜应用中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZX16-10-6 | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/3P(6P),0.5/3P(6P),1.0/3P(6P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 50VA / 120VA / 200VA / 100VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧连接线路和中性线。二次端子为1a和1n。在带电时切勿短路PT的二次侧——会导致危险的过电流。二次绕组需在一点接地。确保二次负载不超过额定负载,以保持准确度。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该电压互感器的绝缘水平是多少?
答: 绝缘水平为12/42/75kV,即系统电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。
问: 该电压互感器能否用于户外?
答: 不可以,由于环氧树脂浇注,仅设计用于户内。
问: 可用的准确级有哪些?
答: 可用的准确级为0.2/3P(6P)、0.5/3P(6P)和1.0/3P(6P)。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 准确级及其额定输出(VA) 0.2 | 准确级及其额定输出(VA) 0.5 | 准确级及其额定输出(VA) 1.0 | 准确级及其额定输出(VA) 3P/6P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX16-10 JDZX16-6 | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 50 | 120 | 200 | 100 | 800 | 45 |
| JDZXF16-10 JDZXF16-6 | 10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/3P(6P) | 30 | 40 | / | 100 | 2×400 | 45 |
JDZX16-10-6 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

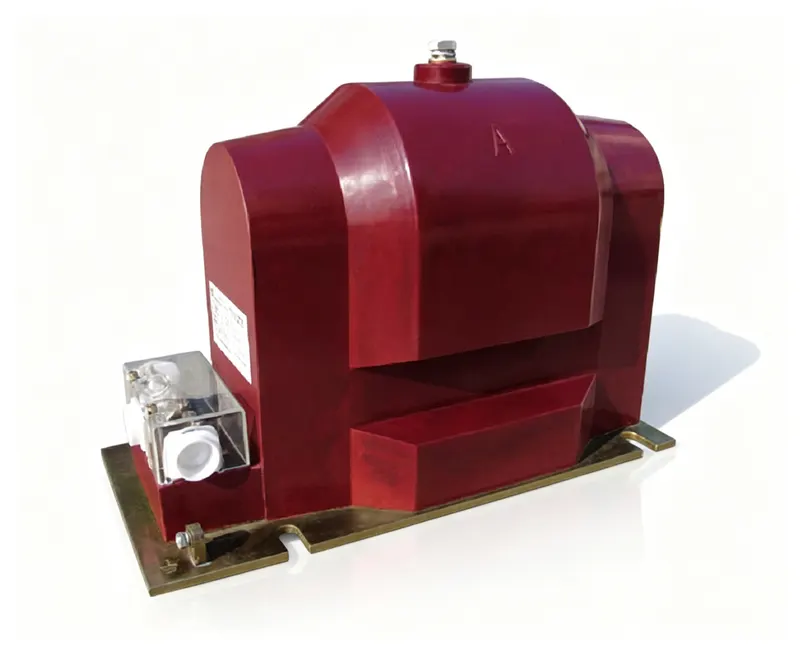

JDZX16-10-6 为户内单相环氧树脂浇注电压互感器,一次额定电压 10 kV,二次额定电压 0.1 kV,用于将高压降至可测量水平,供中压系统计量与保护使用。其干式环氧树脂绝缘形成密封、免维护的器身,适用于户内运行。
绝缘水平为 12/42/75 kV 和 7.2/32/60 kV,浇注体同时承担一次绝缘与机械支撑。准确级组合包括 0.2/3P(6P)、0.5/3P(6P) 和 1.0/3P(6P),额定负荷为 50VA、120VA、200VA 和 100VA,因此投运前应按所选准确级核算二次负荷。整机重量 45 kg。
本产品为户内型,设计用于安装在中压开关柜和环网柜内,不适用于户外露天安装。二次侧应一点接地,带电时严禁短路。型式试验和例行试验报告可按需提供。二次负荷和绕组配置可定制,每份订单均随附试验文件。
