首页产品电压互感器JDZX16-10-6W2G
JDZX16-10-6W2G 户内单相环氧树脂浇注式电压互感器
10kVJDZX16-10-6W2G
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2, 0.5, 1.0, 3P)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX16-10-6W2G

JDZX16-10-6W2G 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量65kg
工程数据

完整电气与机械规格

型号编号: JDZX16-10-6W2G

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2, 0.5, 1.0, 3P
额定输出负荷:80VA / 150VA / 250VA / 100VA / 1200VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

适用于绝缘水平为12/42/75kV的户内10kV系统,为保护和计量提供准确的电压测量。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX16-10-6W2G工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2, 0.5, 1.0, 3P准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷80VA / 150VA / 250VA / 100VA / 1200VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜(RMU)应用
  • 10kV配电系统
  • 计量和保护方案
  • 环氧树脂绝缘开关设备

不建议用于

  • 户外安装
  • 高于12kV的系统
  • 电流测量应用
  • 气体绝缘开关设备(GIS)

拓扑与接线

对于电压互感器(PT):一次侧连接线路和中性线。二次端子为1a/1n。PT带电时严禁短路二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子标识惯例。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 绝缘水平为12/42/75kV,即系统电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。

问: 该互感器能否用于户外?

答: 不可以,该互感器仅设计用于户内。

问: 它符合哪些标准?

答: 符合GB/T20840.1、GB/T20840.3、IEC61869-1和IEC61869-3标准。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX16-10-6W2G
9 列 · 10 行

JDZX16-10、6W、JDZX16-10、6W2、JDZX16-10、6WG、JDZX16-10、6W2G 型电压互感器 技术参数

型号额定电压比 (kV)准确级组合0.20.51.03P二次热极限输出 (VA)重量 (kg)
JDZX16-10W JDZX16-6W10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√30.2/3P 0.5/3P3010018010080038
JDZX16-10W JDZX16-6W10/√3/0.1/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3/0.1/√30.2/0.2/3P 0.2/0.5/3P2020/1002×40038
JDZX16-10W JDZX16-6W10/0.1 6/0.10.2 0.540100200/80038
JDZF16-10W JDZF16-610/0.1/0.1 6/0.1/0.10.2/0.5 0.2/0.52540//2×40038
JDZU16-10W10/0.1/0.22 6/0.1/0.220.2 0.53060100/电源最大输出60038
JDZX16-10W2G JDZX16-6W2G10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√30.2/3P 0.5/3P80150250100120065
JDZX16-10W2G JDZX16-6W2G10/√3/0.1/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3/0.1/√30.2/0.2/3P 0.2/0.5/3P4050/1002×60065
JDZ16-10W2 JDZ16-6W210/0.1 6/0.10.2 0.580150250/150065
JDZF16-10W2 JDZF16-6W210/0.1/0.1 6/0.1/0.10.2/0.54050//2×80065
JDZU16-10W2 JDZU16-6W210/0.1/0.22 6/0.1/0.220.2 0.550100200/电源最大输出150065

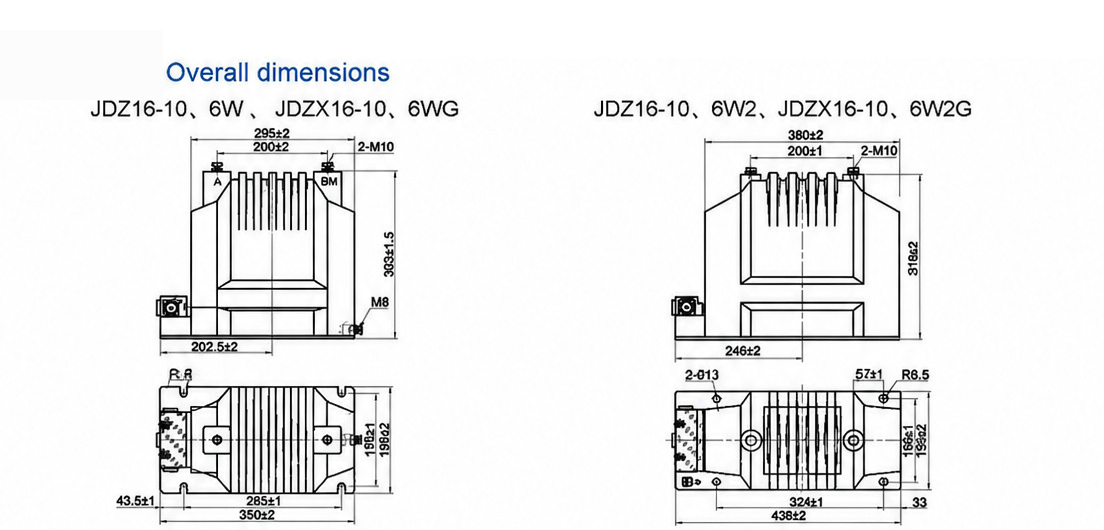

工程图纸

规格与外形图纸

JDZX16-10-6W2G 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX16-10-6W2G

JDZX16-10-6W2G 是一款室内单相环氧树脂浇注电压互感器,适用于 10kV 系统、二次电压 0.1kV,用于对计量准确性有要求的计量与保护场合。其准确级为 0.2、0.5、1.0 和 3P,用户可根据结算计量或保护用途选择相应等级。

干式环氧树脂浇注结构无需油即可实现绕组绝缘,整机重量为 65kg。额定负荷 80VA、150VA、250VA、100VA 和 1200VA 覆盖计量与保护输出,绝缘水平为 12/42/75kV 或 7.2/32/60kV,频率为 50Hz 或 60Hz。与油浸式或 SF6 设计相比,浇注树脂结构在室内开关柜中无需处理液体和进行气体监测。可按需提供常规出厂检验、变比与极性校验,以及用于贸易结算计量的校准证书。

典型应用为冶金、矿山、水泥和化工工厂中的重工业配电。二次侧应单点接地并做等电位连接;带电时严禁短接二次侧。10kV 等级为上限,不得用于高于该电压等级的场合。变比与准确级选项、试验文件包及交货周期可按需报价。
